GM 25x17 Соединение на стык

GM 25x17 Соединение на стык

Код: 00591

Вес, кг:	0,004
Объем, м³:	0,00003 ?

Тип упаковки:

Кол-во в упаковке: 40

Ед. изм: шт

Скачать страницу из каталога

Соединение на стык GM для мини-каналов. Назначение: эстетичное оформление мест стыковки мини-каналов (накладка на стык), скрытие мест стыка, неровно спиленных при монтаже крышек мини-каналов. Характеристики: материал - АБС-пластик. Типоразмер: 25х17 мм. Цвет: белый.

Цвет	Чисто-белый
Модель/исполнение	Накладка на стык основания
Не содержит (без) галогенов	Да
Вид/ марка материала	Пластик
Материал	Пластик

Тип крепления	Защёлкивание (под нажимом)
Ширина крышки, мм	25
Форма	Симметричный (-ое)
Подходит для настенного кабель-канала шириной:, мм	25
Глубина настенного кабель-канала, мм	17

Материал	АБС-пластик
Температура монтажа, °С	5°С ... +60°С
Ширина номинальная, мм	25
Степень защиты, IP	IP40
Температура эксплуатации, °С	5°С ... +60°С

Максимальная рабочая температура, °С	+60°C
Климатическое исполнение	УХЛ4
Высота номинальная, мм	17
Пожаробезопасность	Не подлежит обязательному подтверждению соответствия требованиям Федерального закона №123-ФЗ от 22.06.2012
Тип продукции	Накладка на стык

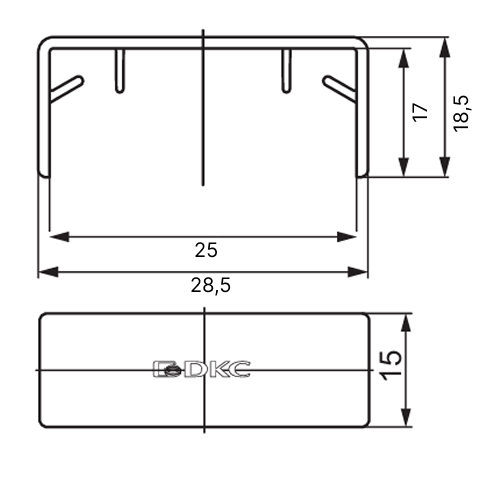

Чертежи

Серия	Название	Autodesk Revit	IFC
Миниканалы и кабельные короба - "In-liner Classic"	Миниканалы и кабельные короба - "In-liner Classic"	ZIP 24.07 МБ	ZIP 764.19 КБ

Сертификаты

Название	Документ
«In-Liner Classic» «In-Liner Front» «Viva» «Brava» Отказное письмо по пожарной сертификации на аксессуары	PDF 1.59 MB
"In-liner Classic, In-liner Front - Сертификат пожарной безопасности ТР ЕАЭС 043/2017"	PDF 5.06 MB
«In-Liner Classic» «In-Liner Front» Экспертное заключение по результатам санитарно-эпидемиологической экспертизы	PDF 4.72 MB
