TMC 50/2x20 Миниканал с перегородкой

TMC 50/2x20 Миниканал с перегородкой

Код: 00314

Вес, кг:	0,339
Объем, м³:	0,00113 ?

Тип упаковки:

Кол-во в упаковке: 48

Ед. изм: м

Скачать страницу из каталога

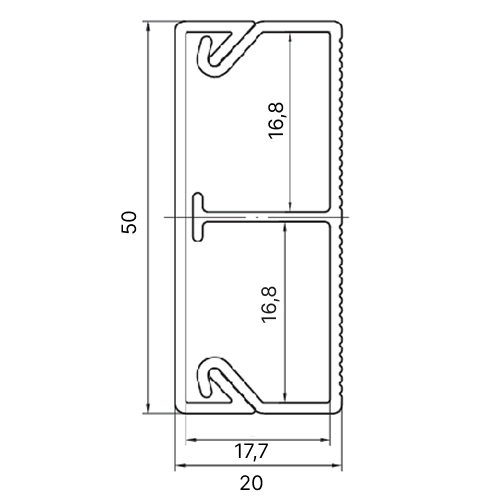

Мини-канал типа TMC со стандартной съемной крышкой, двухсекционный. Назначение: эстетичная прокладка кабелей. Характеристики: цвет белый RAL 9016; материал - композиция ПВХ; дно с перфорацией; температура монтажа и эксплуатации - от +5 до +60 С; выпускаются в отрезках длиной 2 метра. Комплектация: профиль (основание), крышка. Типоразмер 50/2x20 мм. Площадь внутреннего поперечного сечения 531 кв. мм. Цвет белый

Подробнее

Цвет	Чисто-белый
Ширина, мм	50
Высота, мм	20
Номер цвета RAL	9016
Вид/ марка материала	Поливинилхлорид (ПВХ)
Длина, мм	2000
Материал	Пластик
Тип крепления	Защелкивание

С фиксатором для кабеля	Да
С канальным соединителем	Да
Полезное сечение, мм²	777
Защитная пленка	Да
Поставляется на катушке/в рулоне	Да
Прозрачный	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Материал	ПВХ (поливинилхлорид)
Температура монтажа, °С	5°С ... +60°С
Ширина номинальная, мм	50
Степень защиты, IP	IP40
Т.И.З., мм2	246+531
Максмальное суммарное сечение, мм2	777
Температура эксплуатации, °С	5°С ... +60°С

Максимальная рабочая температура, °С	+60°C
Ударная прочность, Дж	2
Климатическое исполнение	УХЛ4
Количество отсеков	2
Напряжение пробоя, В	Более 2500
Высота номинальная, мм	20
Тип продукции	Мини-канал
