Щиток встраиваемый 54 мод.,IP 41, белый
Код: 81554
Выберите файл для скачивания
-
Выберите файл
для скачивания

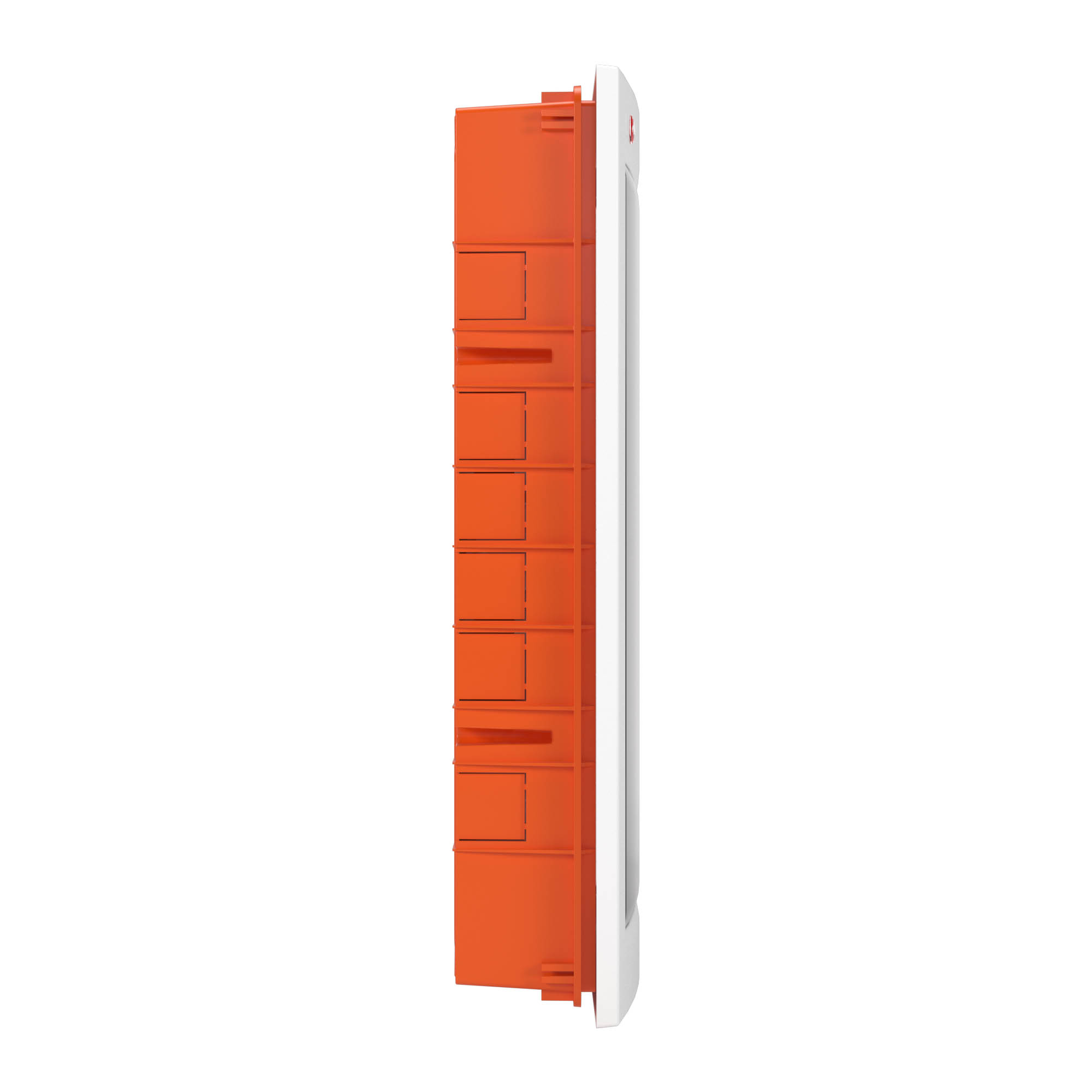

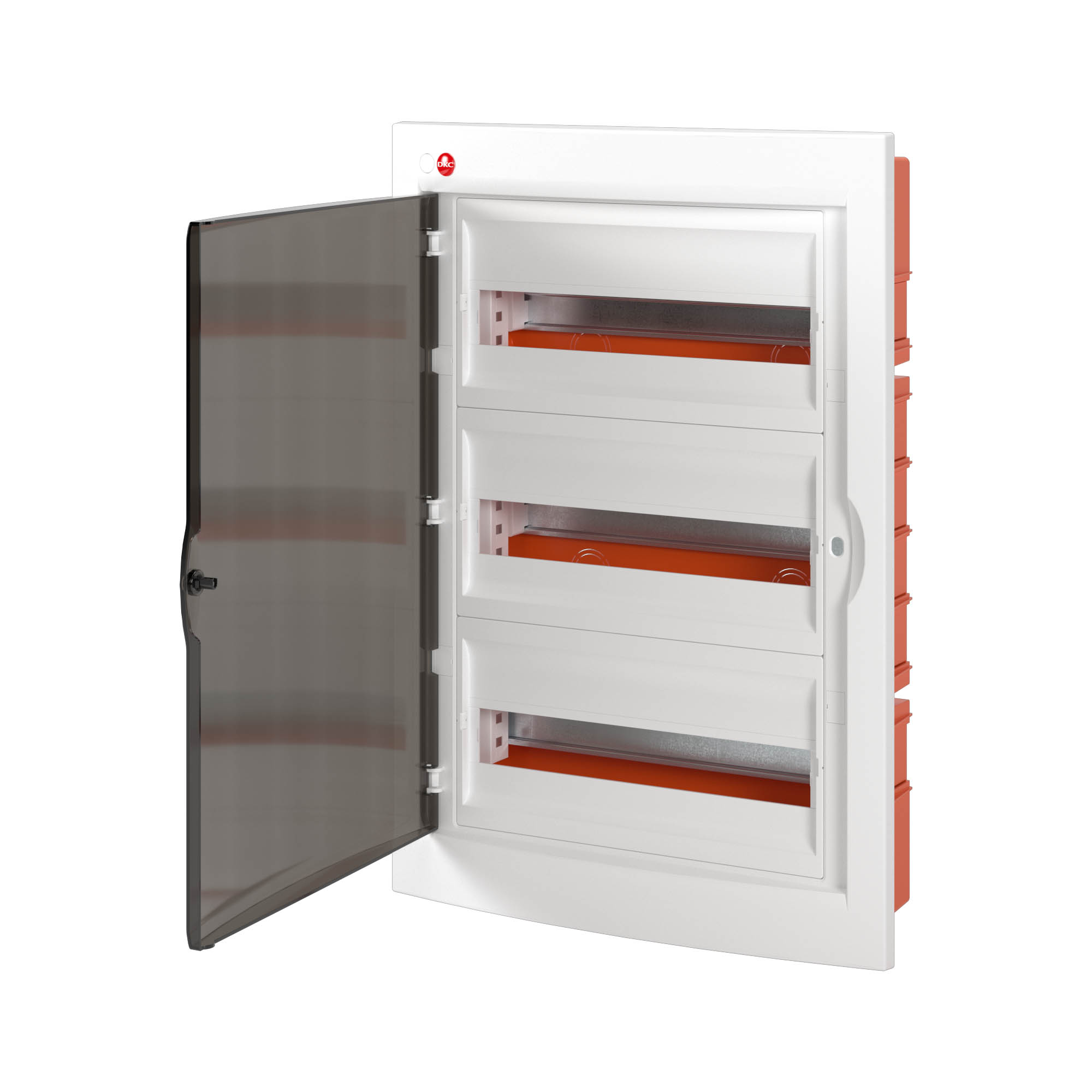

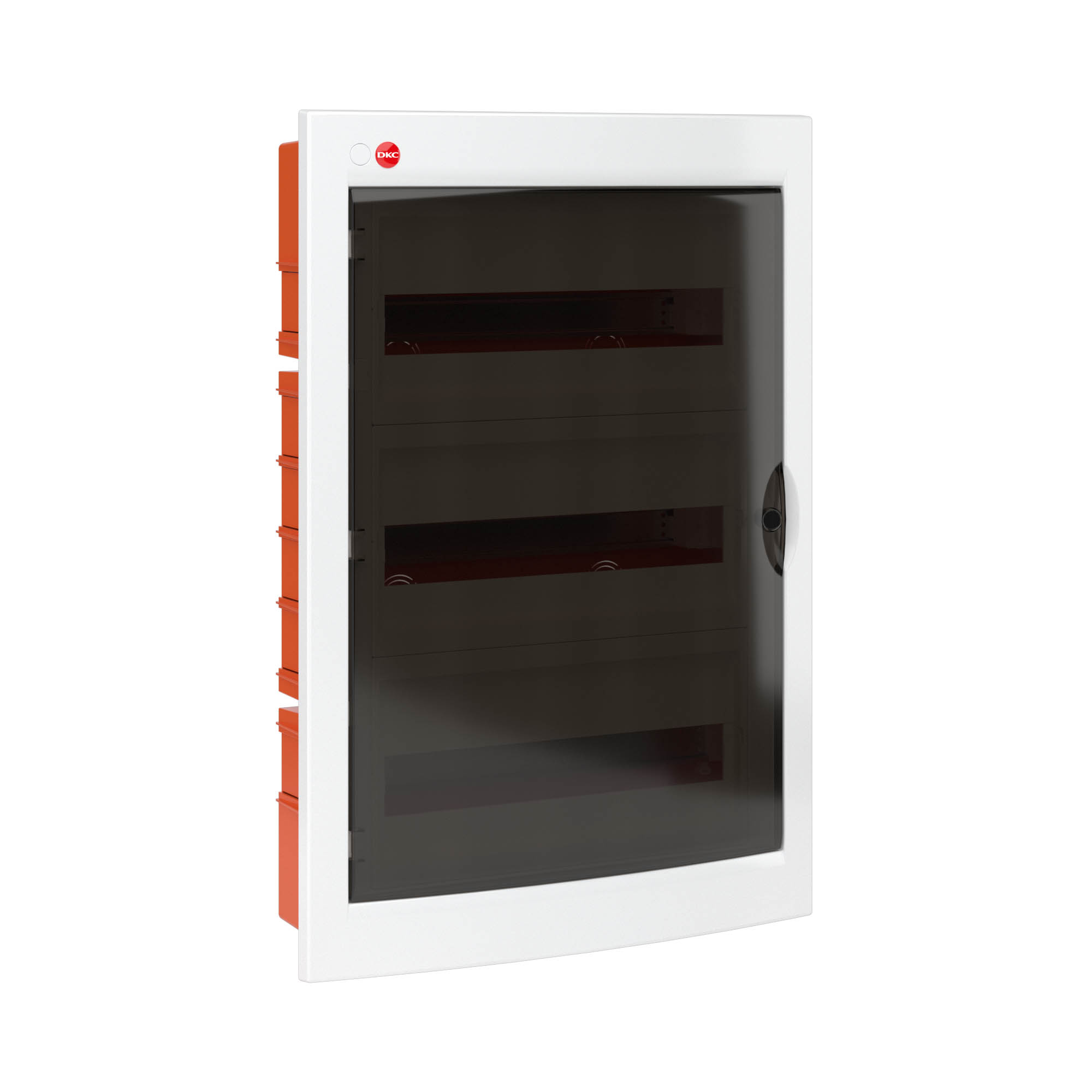

Встраиваемый распределительный щиток ДКС предназначен для монтажа в жилых и административных помещениях для установки автоматических выключателей любых производителей: таймеров, устройств защитного отключения и управления освещением и т.д. Щиток имеет оцинкованную DIN-рейку и суппорт, заглушки для пустых модулей, сборочные винты и заглушки для них, самоклеящуюся этикетку для маркировки цепей. Межосевое расстояние между рядами 150-175-200 мм. Преперфорированные отверстия и насечки на задней стенке обеспечивают точное соединение с пластиковыми трубами и обеспечивают легкий монтаж. Дверца выполнена из затемненного полупрозрачного пластика. Специальная конструкция петель дает возможность открывать дверцу более чем на 180°. Степень пыле- и влагозащиты IP 41. Количество модулей - 54. Параметры щитка: ширина - 455 мм, высота - 650 мм, глубина встраиваемой части - 97 мм. Материал - термостойкий пластик. Цвет - белый.
Подробнее
| Цвет | Белый |
| Ширина, мм | 455 |
| Высота, мм | 650 |
| Глубина, мм | 97 |
| Номер цвета RAL | 9016 |
| С монтажной платой/панелью | Нет |
| Количество дверей | 1 |
| Количество замков | 1 |
| EMC-исполнение (электромагнитная совместимость) | Нет |
| Со смотровой дверью | Да |
| Возможность напольного монтажа | Нет |
| Материал | Пластик |
| Возможность настенного монтажа | Да |
| Степень защиты (IP) | IP41 |
| Подходит для установки вне помещений (на откр. воздухе) | Нет |
| Подходит для метрического монтажа | Да |
| Монтажная плата с регулировкой по глубине | Нет |
| Подходит для сборок (наборный) | Нет |
| С вентиляционным окном | Нет |
| Отделка поверхности | Прочее |
| EF006951 | Да |
| С задней дверью | Нет |
| Монтаж заподлицо (скрытый) | Нет |
| Цвет | Белый |
| Материал | Термостойкий пластик |
| Высота, мм | 650 |
| Ширина, мм | 455 |
| Степень защиты, IP | 41 |
| Ударная прочность, Дж | 6 |
| Глубина, мм | 134 |
| Глубина нишы, мм | 97 |
Аксессуары
Сопутствующие товары

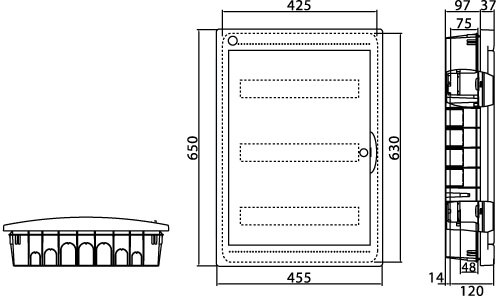

Чертежи
