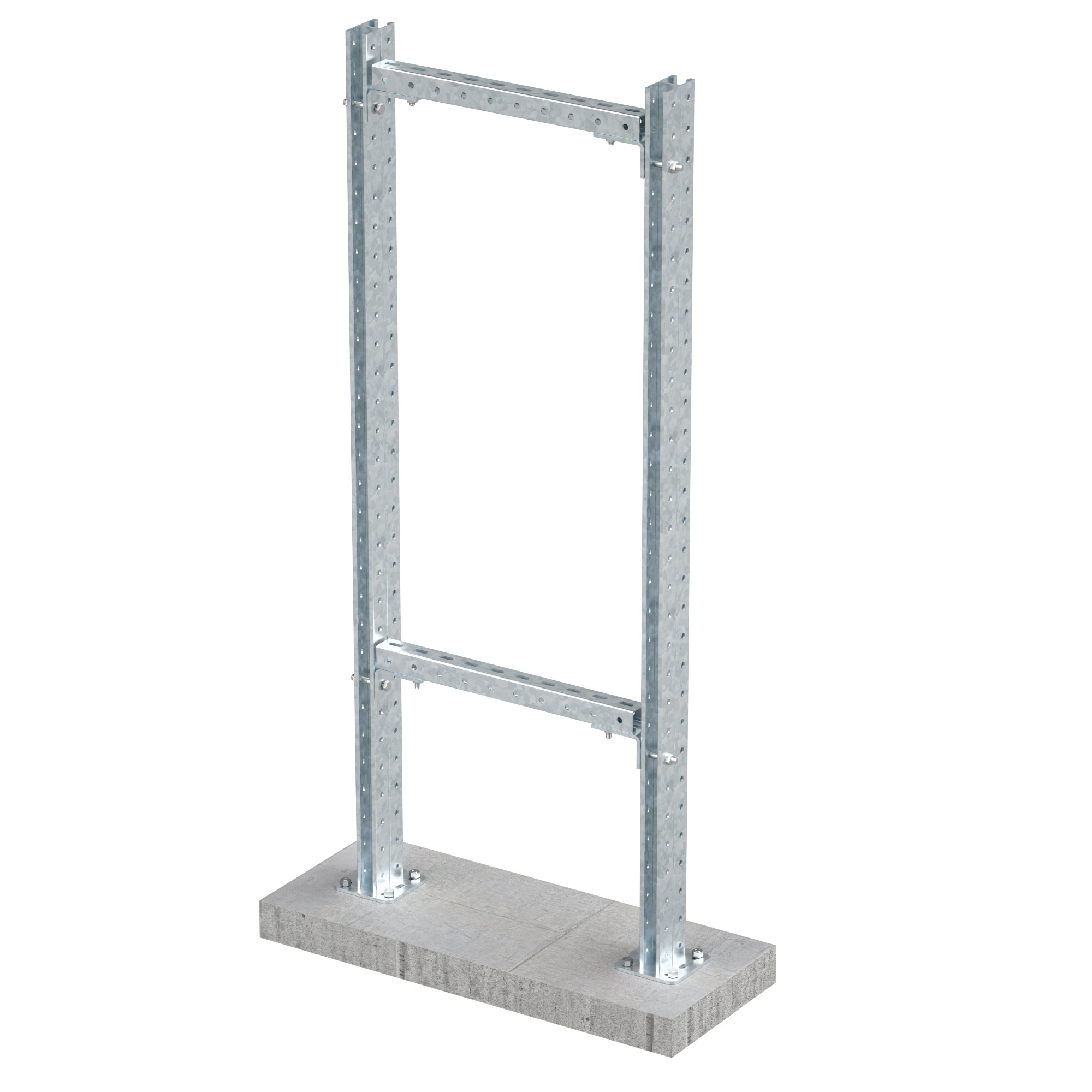

Рама монтажная, горячеоцинкованная , высота 2000 мм, ширина 800мм
Код: EX-FR2008
Рама монтажная, горячеоцинкованная , высота 2000 мм, ширина 800мм
Код: EX-FR2008
| Вес, кг: | 29,100 |
| Объем, м3: |
0,23396
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Рама монтажная применяется для крепления оболочек. В комплект рамы входят метизы для крепления к бетонному основанию. Габариты конструкции: высота 2000 мм, ширина 800 мм. Решение состоит из двух кодов, для удобства используйте таблицу подбора.
| Цвет | Светло-серый |
| Не содержит (без) галогенов | Да |
| Материал | Металл |
| Материал | Cталь горячеоцинкованная погружением |
| Комплект | № 1 для крепления оболочек с комплектом № 2 монтажных профилей на раму |
| Высота, мм | 2000 |
| Ширина, мм | 800 |
Аксессуары
Таблица подбора
|
Высота стойки H, мм |
Ширина, мм |
Код комплекта №1 |
Ширина профиля, мм |
Количество оболочек для крепления к профилю, шт. |
Вид оболочки Ex |
Код комплекта №2 |
|---|---|---|---|---|---|---|
| 2000 |
800 |
EX-FR2008 | 900 | 1 | e | EX-FPR09 |
| 2000 |
800 |
EX-FR2008 | 1000 | 1 | e | EX-FPR10 |
| 2000 | 800 | EX-FR2008 | 900 | 2 | e | EX-E2FPR09 |
| 2000 | 800 | EX-FR2008 | 1000 | 2 | e | EX-E2FPR10 |
| 2000 | 800 | EX-FR2008 |
900 |
3 | e | EX-E3FPR09 |
| 2000 | 800 | EX-FR2008 |
1000 |
3 | e | EX-E3FPR10 |
| 2000 | 800 | EX-FR2008 |
1000 |
4 | e | EX-E4FPR10 |
| 2000 | 800 | EX-FR2008 | 900 | 1 | d | EX-FPR09U |
| 2000 | 800 | EX-FR2008 |
1000 |
1 | d | EX-FPR10U |
| 2000 | 800 | EX-FR2008 | 900 | 2 | d | EX-D2FPR09U |
| 2000 | 800 | EX-FR2008 |
1000 |
2 | d | EX-D2FPR10U |
| 2000 | 800 | EX-FR2008 | 900 | 3 | d | EX-D3FPR09U |
| 2000 | 800 | EX-FR2008 |
1000 |
3 | d | EX-D3FPR10U |
| 2000 | 800 | EX-FR2008 |
1000 |
4 | d | EX-D4FPR10U |
