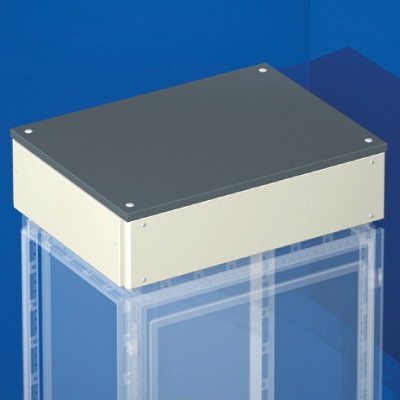

Надстроечный модуль R5SCE, 800 x 500 мм, для шкафов CQE
Код:
R5SCE85
Надстроечный модуль R5SCE, 800 x 500 мм, для шкафов CQE
Код:
R5SCE85
Вес, кг: | 11,120 |
Объем, м3: |
0,09200
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
"RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает степень ударопрочности IK 10. Двери выполняются из металла толщиной 1,5 – 2 мм. На внутреннюю сторону двери наносится покрытие из вспененного полиуретана, который повышает качество герметизации.
Надстроечные модули используются для ввода в шкаф CQE токоведущих элементов. При этом все боковые панели - съемные, что обеспечивает простой доступ к оборудованию. По умолчанию разделение между шкафом и модулем не предусмотрено, однако, если это необходимо, можно заказать специальную пластину-крышку. Параметры модуля: 800х500 мм.
Подробнее
Цвет | Серый |
Ширина, мм | 800 |
Высота, мм | 200 |
Глубина, мм | 500 |
Номер цвета RAL | 7035 |
С кабельным вводом | Нет |
Материал | Сталь |
Отделка поверхности | С порошковым покрытием |
Тип корпусов | Напольный |
Материал | Окрашенная сталь |
Тип продукции | Секционирование |
Чертежи
Серия | Название | Autodesk Revit | IFC | DWG (динам.) | STEP | DWG | Eplan |
---|---|---|---|---|---|---|---|
Металлические корпусные решения для автоматизации - «RAM block»
|
|
|
|
|
|||
Металлические корпусные решения для автоматизации - «RAM block»
|
|
|
|
|
|||
Металлические корпусные решения для автоматизации - «RAM block»
|
|
|
|
|
|||
Металлические корпусные решения для автоматизации - «RAM block»
|
|
|
|
|
|||
Металлические корпусные решения для автоматизации - «RAM block»
|
|
|
|
|
|
||
Металлические корпусные решения для автоматизации - «RAM block»
|
|
|
|
|
