Соединитель усиленный горизонтальный, GTO 100 L
Код: LG1000
Тип упаковки:
Кол-во в упаковке: 10
Ед. изм: шт
| Вес, кг: | 0,144 |
| Объем, м3: |
0,00003
?
|
Выберите файл для скачивания
- Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

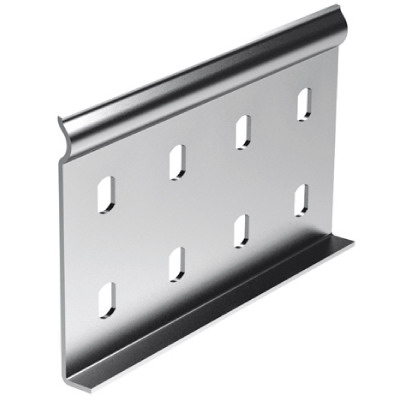

Усиленный соединитель GTO L может применяться для соединения прямых элементов с аксессуарами, соединения элементов в местах отрезов, а также для соединения прямых элементов на высоконагруженных участках трассы. Данное изделие предназначено для лотков или аксесуаров с высотой борта 100 мм. Толщина стали - 1,5 мм. Соединитель представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Вид/марка материала | Сталь |
| Длина, мм | 124 |
| Материал | Сталь |
| Подходит для проволочного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для (листового) кабельного лотка | Да |
| Нержавеющая сталь травлёная | Да |
| Подходит для лотка высотой, мм | 100 |
| Горизонт.-поворотный/шарнирный | Да |
| Вертикал.-поворотный/шарнирный | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Подходит для лотка шириной, мм | 50...600 |
| Цвет | Светло-серый |
| Модель/исполнение | Соединитель продольный |
| Тип соединения | ВинтовойРазъем |
| Тип аксессуара | Монтажные аксессуары |
| Тип продукции | Монтажные аксессуары |
| Высота | 100 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
