Соединитель усиленный горизонтальный, GTO 80 L

Код: LG8000

Вес, кг:	0,114
Объем, м³:	0,00004 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Страница из каталога
Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Усиленный соединитель GTO L может применяться для соединения прямых элементов с аксессуарами, соединения элементов в местах отрезов, а также для соединения прямых элементов на высоконагруженных участках трассы. Данное изделие предназначено для лотков или аксесуаров с высотой борта 80 мм. Толщина стали - 1,5 мм. Соединитель представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".

Подробнее

Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/ марка материала	Сталь
Длина, мм	124
Материал	Сталь
Подходит для проволочного лотка	Да
Подходит для лестничного лотка	Да
Подходит для (листового) кабельного лотка	Да
Нержавеющая сталь травлёная	Да

Подходит для лотка высотой, мм	80
Горизонт.-поворотный/шарнирный	Да
Вертикал.-поворотный/шарнирный	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Подходит для лотка шириной, мм	50...600
Цвет	Светло-серый
Модель/исполнение	Соединитель продольный
Тип соединения	Винтовой разъем

Тип продукции	Монтажные аксессуары
Тип аксессуара	Монтажные аксессуары
Высота	80 мм

Толщина	1.5 мм
Материал	Сталь оцинкованная по методу Сендзимира

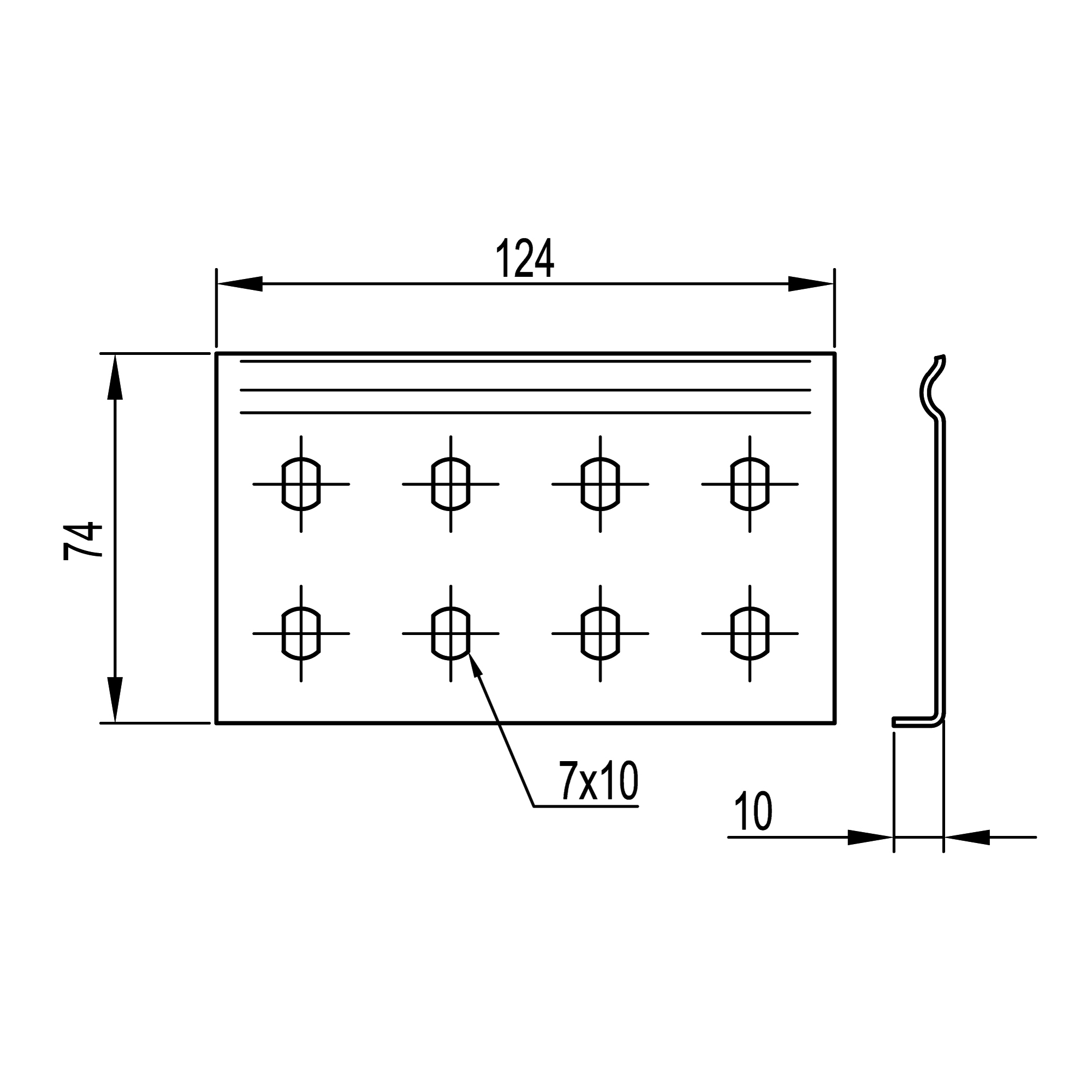

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	Renga	Intergraph	AVEVA	SAT	STEP
Лестничные лотки - "L5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Лестничные лотки - "L5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Лестничные лотки - "L5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech				ZIP 73.45 МБ
Лестничные лотки - "L5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"					ZIP 4.53 МБ
Лестничные лотки - "L5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"						ZIP 1014.48 МБ
Лестничные лотки - "L5 Combitech"	Cистема лестничных лотков "L5 Combitech"							RAR 17.38 МБ
Лестничные лотки - "L5 Combitech"	Cистема лестничных лотков "L5 Combitech"								ZIP 27.26 МБ
