Угол вертикальный внутренний 45 градусов, 80х200 R600 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: LH0862K
Угол вертикальный внутренний 45 градусов, 80х200 R600 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: LH0862K
| Вес, кг: | 2,800 |
| Объем, м3: |
0,00000004
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 200 мм вверх на 45 градусов. Радиус поворота угла - 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
| Цвет | Светло-серый |
| Отклонение (угол) | 45° |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина кабельного лотка, мм | 200 |
| Высота кабельного лотка, мм | 80 |
| Изменение направления | Вертикально восходящий |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Вид/марка материала | Сталь |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внутренний 45 градусов |
| Высота | 80 мм |
| Толщина лонжерона | 1.2 мм |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Ширина | 200 мм |
| Радиус изгиба | 600 мм |

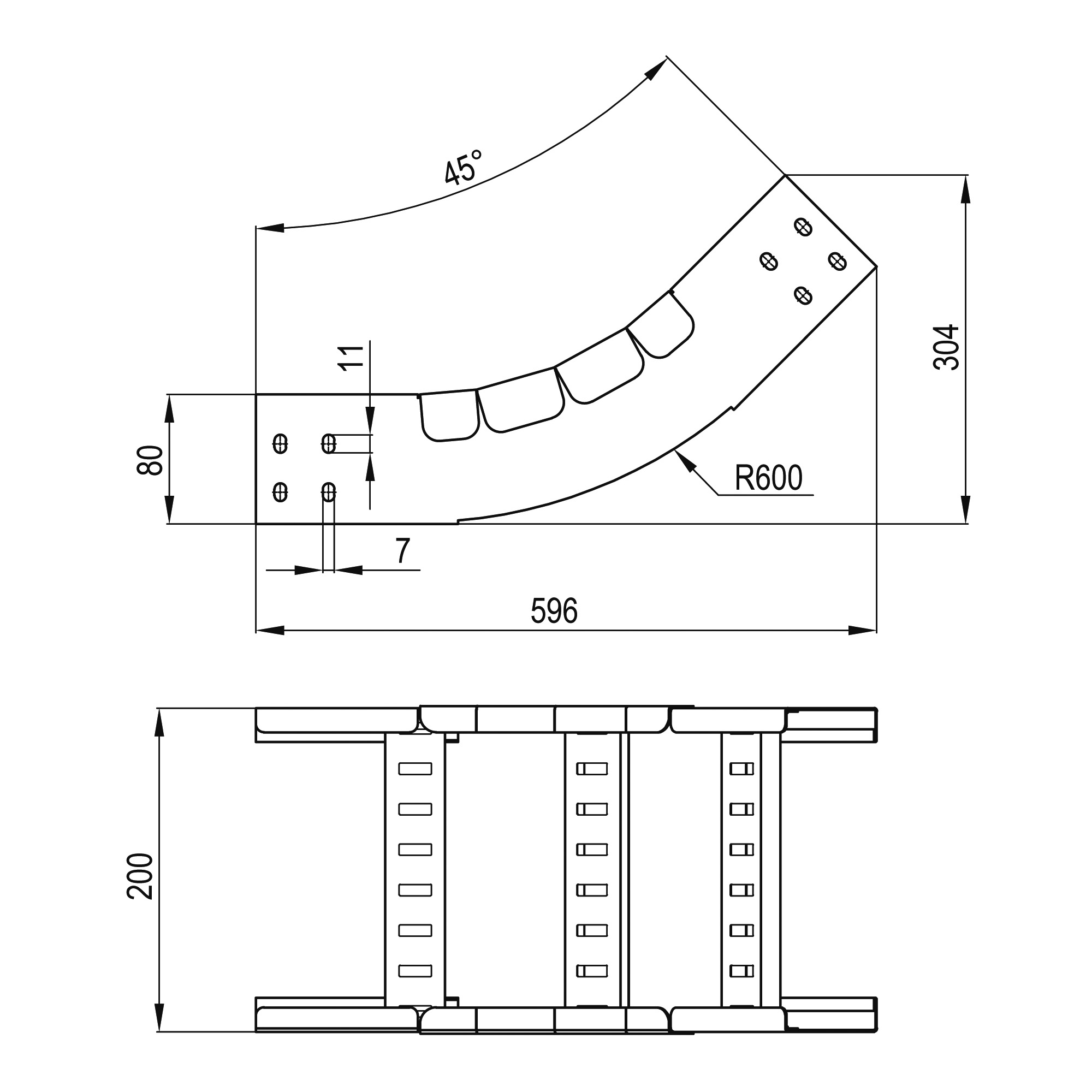

Чертежи
| Серия | Название | DWG (динам.) | Renga | Intergraph | AVEVA |
|---|---|---|---|---|---|
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
