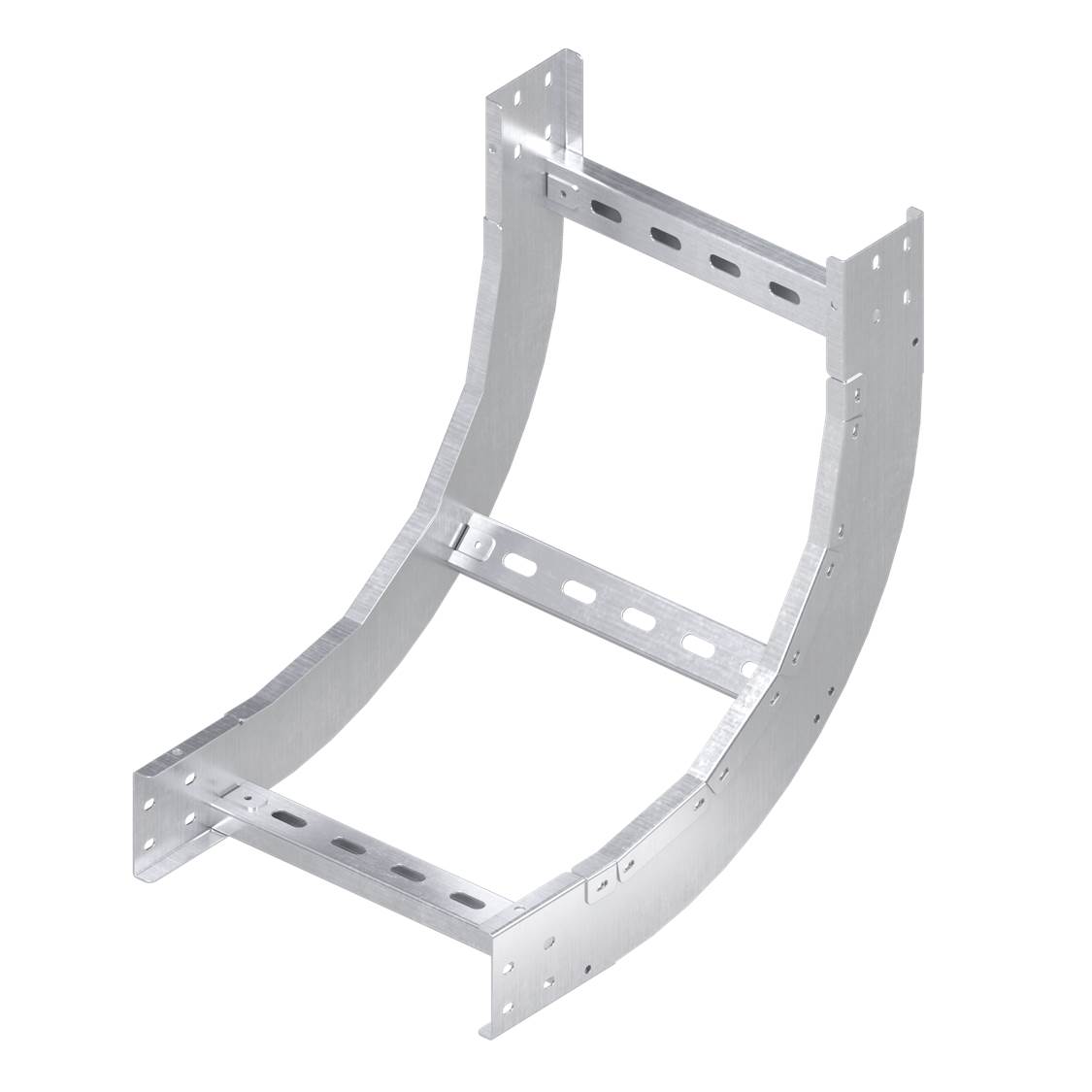

Угол вертикальный внутренний 90 градусов, 100х200 R300 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: LH1320K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 2,970 |
| Объем, м3: |
0,02800
?
|
Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 200 мм вверх на 90 градусов. Радиус поворота угла - 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
| Цвет | Светло-серый |
| Отклонение (угол) | 90° |
| Материал | Сталь |
| Внутр. радиус, мм | 300 |
| Ширина кабельного лотка, мм | 200 |
| Высота кабельного лотка, мм | 100 |
| Изменение направления | Вертикально восходящий |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Вид/марка материала | Сталь |
| Тип аксессуара | Угол вертикальный внутренний 90 градусов |
| Тип продукции | Системные аксессуары |
| Высота | 100 мм |
| Ширина | 200 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |

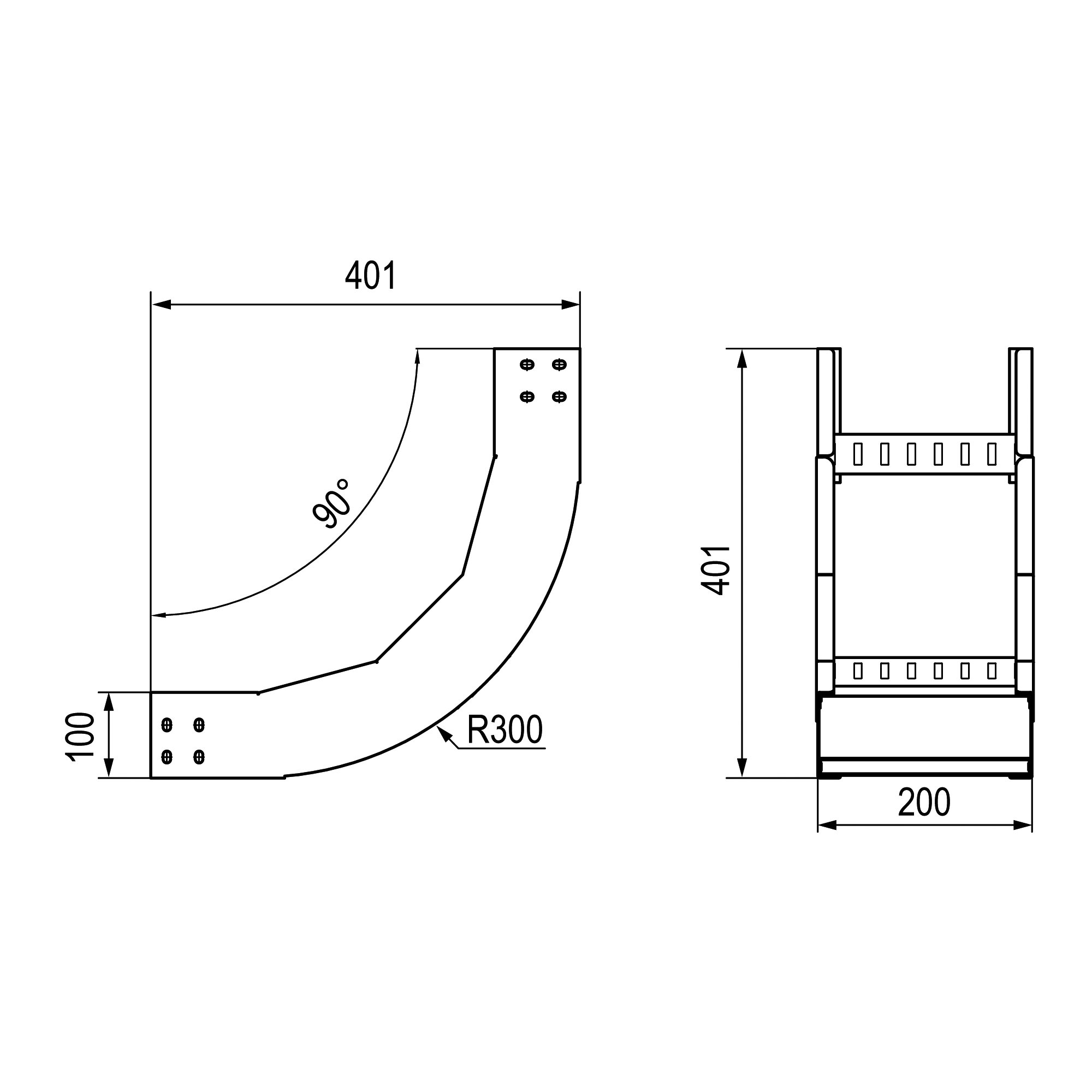

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Renga | AVEVA | Intergraph | SAT | STEP |
|---|---|---|---|---|---|---|---|---|---|
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
