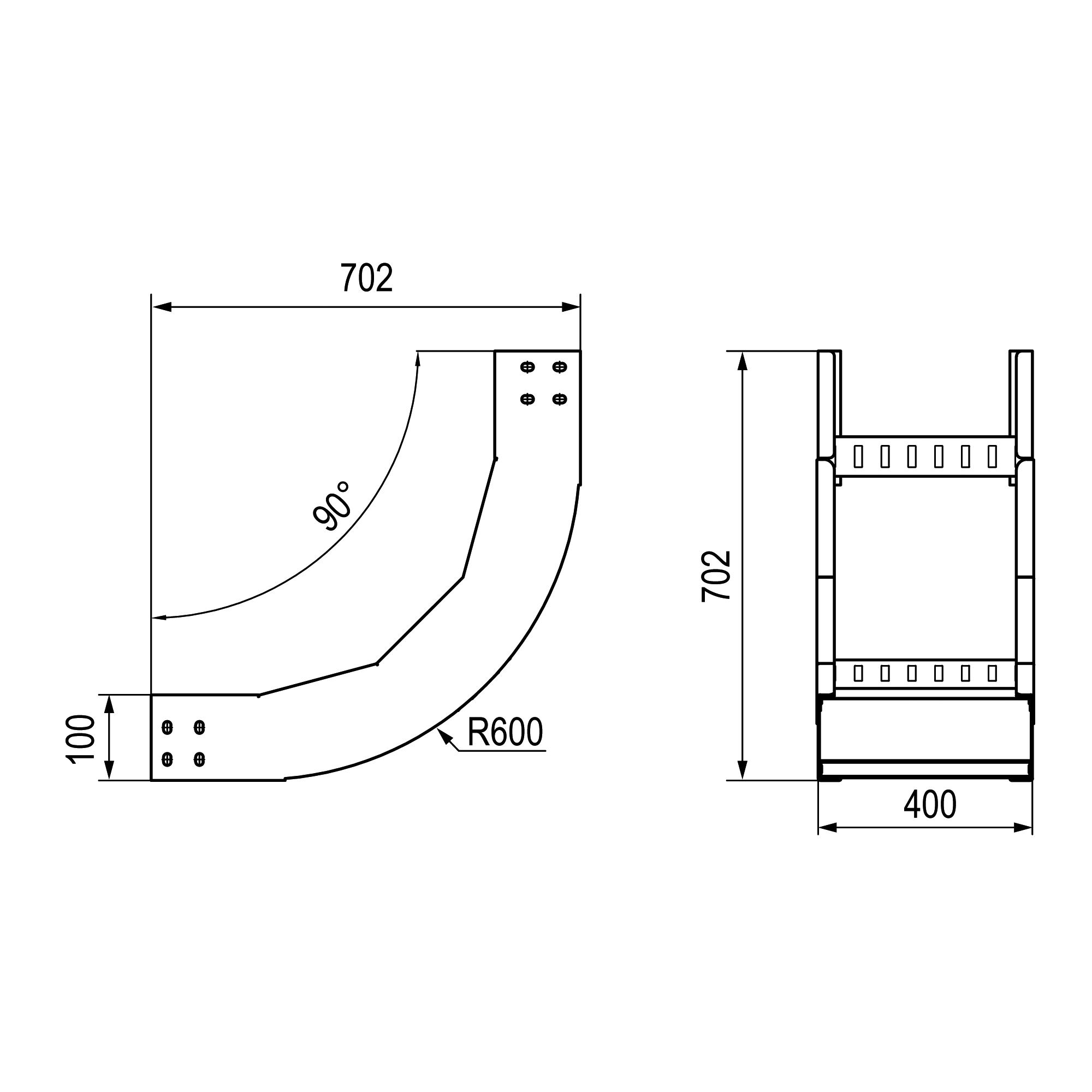

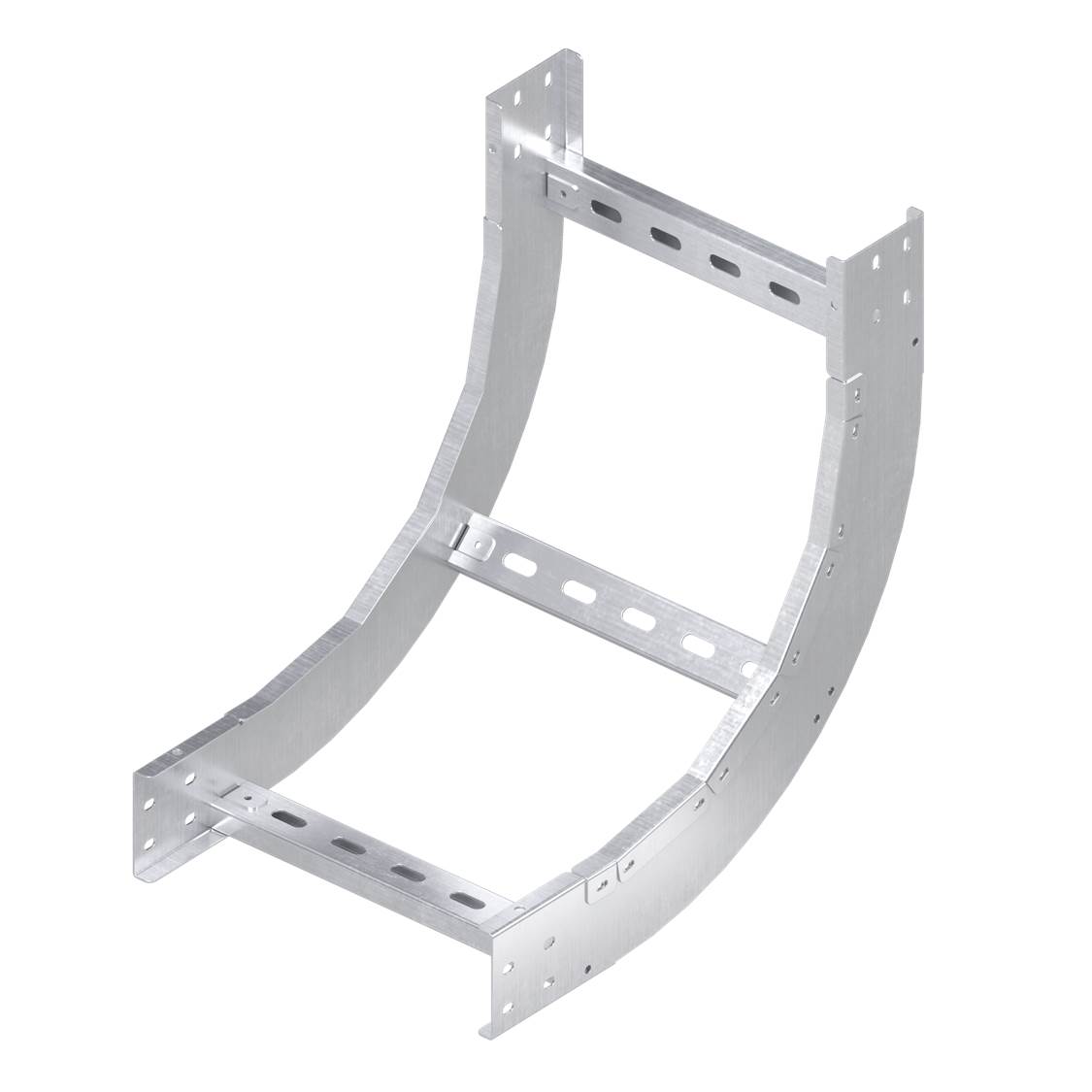

Угол вертикальный внутренний 90 градусов, 100х400 R600 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа
Код: LH1640K
Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 400 мм вверх на 90 градусов. Радиус поворота угла - 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".
| Цвет | Светло-серый |
| Отклонение (угол) | 90° |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина кабельного лотка , мм | 400 |
| Высота кабельного лотка , мм | 100 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Тип аксессуара | Угол вертикальный внутренний 90 градусов |
| Тип продукции | Системные аксессуары |
| Высота | 100 мм |
| Ширина | 400 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
