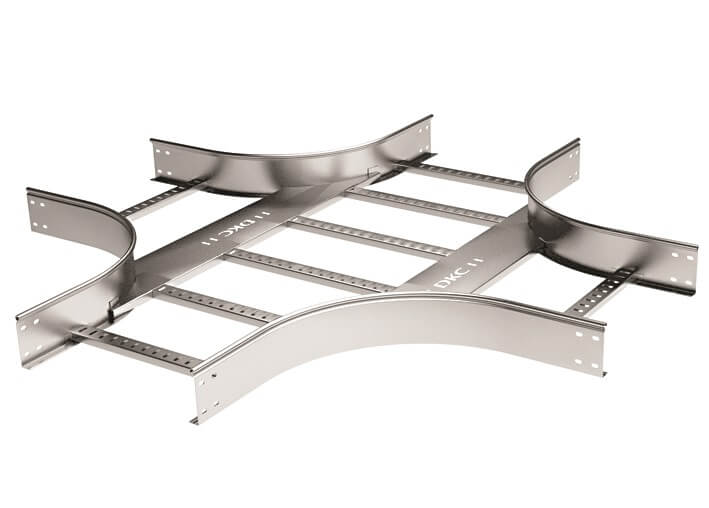

Х-ответвитель 80х300 R-600, лонжерон 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
LIX8603K
Х-ответвитель 80х300 R-600, лонжерон 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
LIX8603K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
X-образный ответвитель позволяет создавать X-образные ответвления трассы в горизонтальной плоскости; позволяет проложить кабели с большим сечением благодаря радиусу изгиба R600. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 300 мм, высота – 80 мм. Толщина лонжерона изделия – 1,5 мм, а толщина поперечины – 1,0 мм. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
Цвет | Светло-серый |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Тип ступени | Перфорированный профиль |
Вид/ марка материала | Сталь |
Материал | Сталь |
Внутр. радиус, мм | 600 |
Ширина лестничного лотка, мм | 300 |
Высота лестничного лотка (боковой стенки), мм | 80 |
Нержавеющая сталь травлёная | Нет |
Тип бокового профиля | Профиль (открытый) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
Тип продукции | Системные аксессуары |
Тип аксессуара | Ответвитель Х-образный |
Ширина | 300 мм |
Высота | 80 мм |
Материал | Сталь оцинкованная по методу Сендзимира |

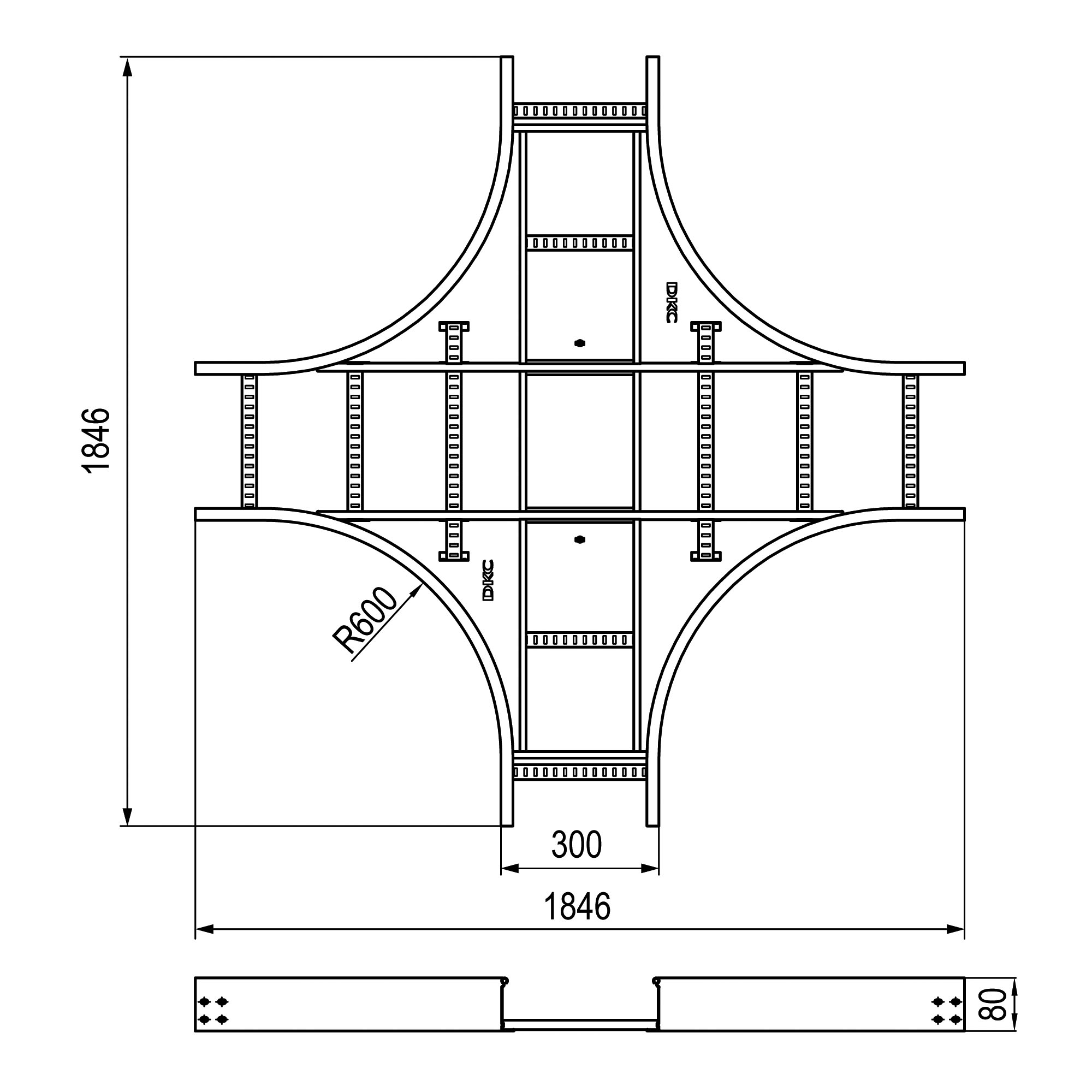

Чертежи
Серия | Название | DWG (динам.) | Renga | Intergraph | AVEVA |
---|---|---|---|---|---|
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
Лестничные лотки - "L5 Combitech"
|
|
|
|
