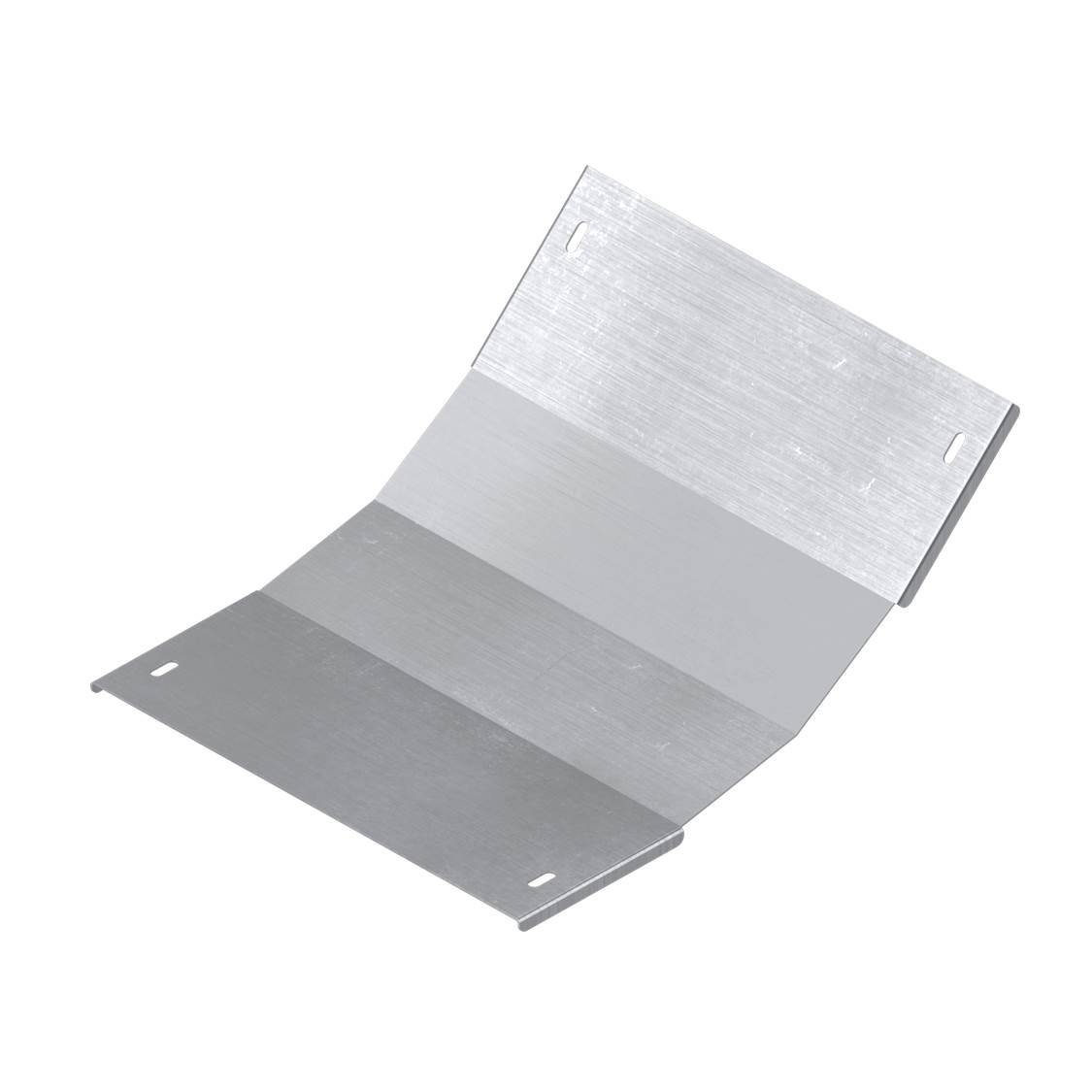

Крышка на угол вертикальный внутренний 45 градусов, 50х200 R600 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: LKH0562K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 2,040 |
| Объем, м3: |
0,00000003
?
|
Крышка на угол вертикальный внутренний 45 градусов с радиусом поворота R = 600 мм для лотка с высотой борта - 50 мм и шириной основания - 200 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали - 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы, необходимые для надежного монтажа трассы.
Подробнее
| Цвет | Светло-серый |
| Ширина, мм | 200 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Отклонение (угол) | 45° |
| Материал | Сталь |
| Тип крепления | Защелкивание |
| Изменение направления | Вертикально восходящий |
| Вид/марка материала | Сталь |
| Нержавеющая сталь травлёная | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип аксессуара | Крышка на угол вертикальный внутренний 45 градусов |
| Тип продукции | Крышки для системных аксессуаров |
| Высота | 50 мм |
| Ширина | 200 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |

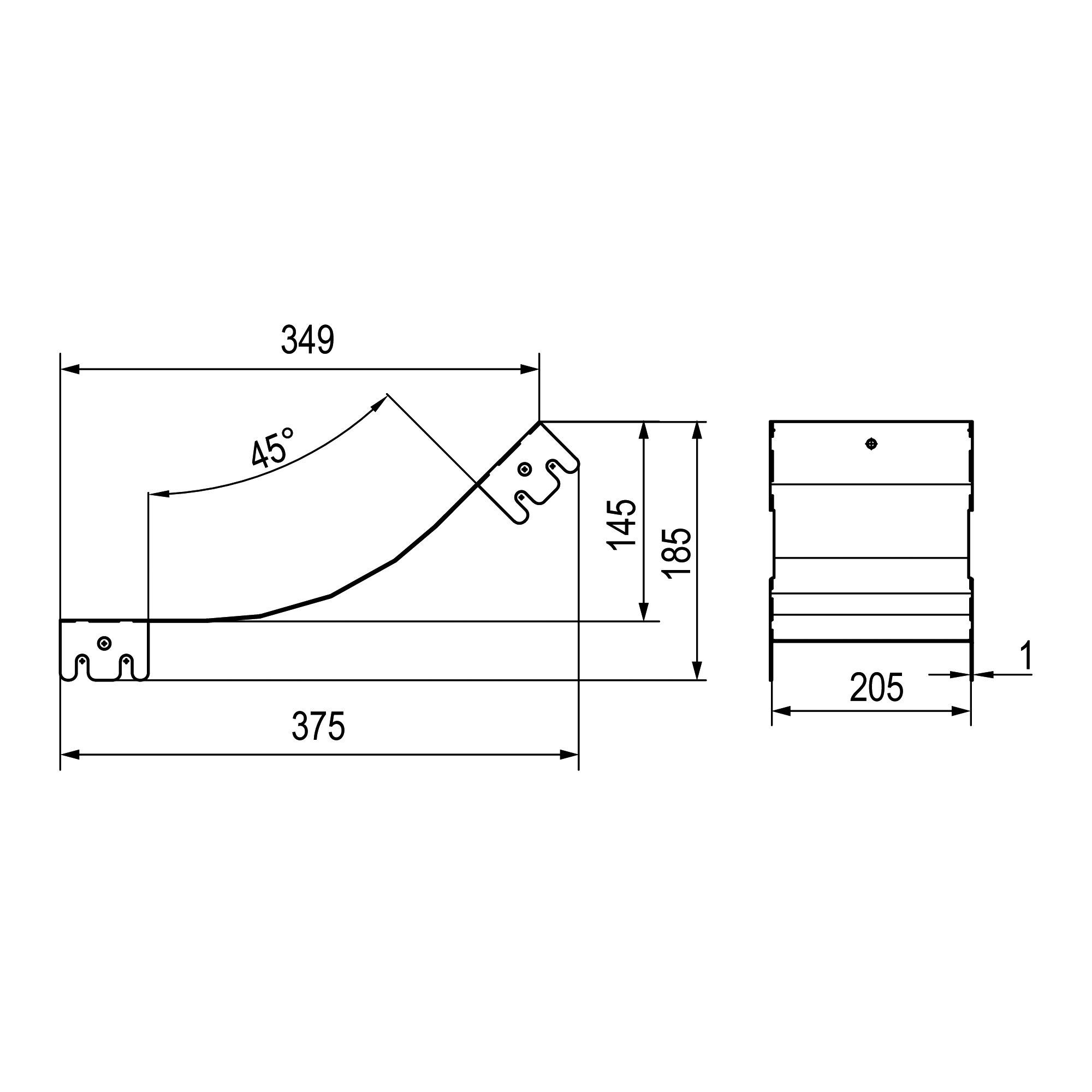

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Renga | AVEVA | Intergraph | SAT | STEP |
|---|---|---|---|---|---|---|---|---|---|
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
