Горизонтальный изменяемый угол СРО 0-45 град 80x500, 1,5мм, в комплекте с крепежными элементами необходимыми для монтажа

Горизонтальный изменяемый угол СРО 0-45 град 80x500, 1,5мм, в комплекте с крепежными элементами необходимыми для монтажа

Код: SVM850K

Вес, кг:	1,800
Объем, м³:	0,01050 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: уп

Задать вопрос

Цвет	Светло-серый
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Отклонение (угол)	Регулируемый
Вид/ марка материала	Сталь
Материал	Сталь

Изменение направления	Горизонтальн.
Модель/исполнение	Без соединит. разъема
Толщина материала, мм	1.5
С крышкой	Нет
Исполнение изгиба	Плавный изгиб

Тип продукции	Системные аксессуары
Тип аксессуара	Горизонтальный изменяемый угол CPO 0-45 градусов
Высота	80 мм

Толщина	1.5 мм
Материал	Сталь оцинкованная по методу Сендзимира
Ширина	500 мм

Состав системы

Листовые лотки "S5"

1 Лоток перфорированный 400х100 L3000

Лоток перфорированный 400х100 L3000 Код: 35345 Посмотреть

2 Крышка с заземлением на лоток осн.400 L3000

Крышка с заземлением на лоток осн.400 L3000 Код: 35526 Посмотреть

3 Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36026K Посмотреть

4 Крышка на угол CPO 90 горизонтальный 90° осн.400

Крышка на угол CPO 90 горизонтальный 90° осн.400 Код: 38006

5 Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36684K Посмотреть

6 Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200

Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200 Код: 38204 Посмотреть

7 Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36161K Посмотреть

8 Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы

Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы Код: 37633K Посмотреть

9 Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами

Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами Код: 37066K Посмотреть

10 Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами

Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами Код: 37012K Посмотреть

11 Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36531K Посмотреть

12 Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа

Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа Код: 37382K Посмотреть

13 Фланец соединительный FR 300/80

Фланец соединительный FR 300/80 Код: 37435 Посмотреть

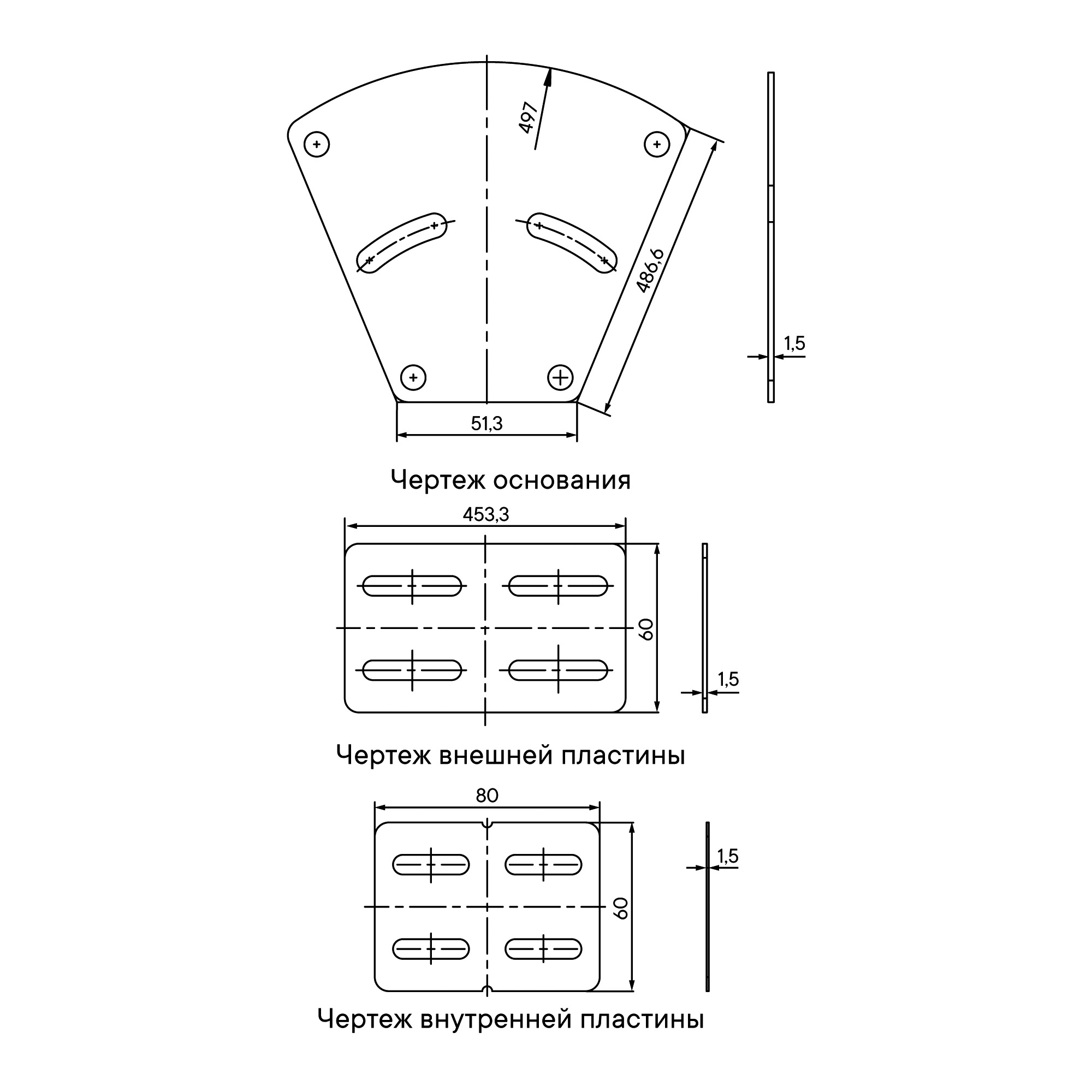

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	Renga	Intergraph	AVEVA
Листовые лотки - "S5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Листовые лотки - "S5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Листовые лотки - "S5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech				ZIP 73.45 МБ
Листовые лотки - "S5 Combitech"	Каталог моделей кабельных лотков S5 Combitech				ZIP 12.7 МБ
Листовые лотки - "S5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"					ZIP 4.53 МБ
Листовые лотки - "S5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"						ZIP 1014.48 МБ

Сертификаты

Название	Документ
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«S5 Combitech» Сертификат соответствия TUV Annex	PDF 203.65 kB

Конфигураторы

Fix Combitech

Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты и выгружайте спецификации одной кнопкой в удобном формате.

Доступные версии для ПК: Windows, MacOS, Linux

Инструкция по установке
