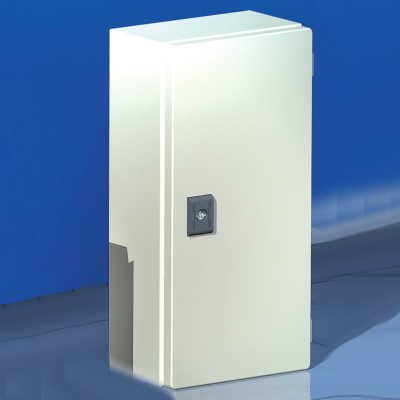

Сварной металлический корпус CDE, 200х200х80 мм, с дверцей (замена на код R5SDE228C)
Код: R5CDE2280C
Сварной металлический корпус CDE, 200х200х80 мм, с дверцей (замена на код R5SDE228C)
Код: R5CDE2280C
Вес, кг: | 2,100 |
Объем, м3: |
0,00419
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Навесные клеммные боксы CDE используются для разветвления и соединения кабелей и проводов (силовых и контрольных). Боксы выпускаются в 42 вариантах исполнения – с фланцами или без них, с фиксацией крышки винтами или с креплением на петлях. Материал – высококачественная листовая сталь с порошковым покрытием полиэфирной краской.
В комплекте с корпусами поставляются все необходимые аксессуары: замки, крышки, фланцы, монтажные элементы. На задней крышке корпуса предустановлены специальные рейки – они используются для фиксации монтажной платы или DIN-рейки. На крышке расположен заземляющий вывод, а литой полиуретановый уплотнитель на ее внутренней стороне обеспечивает степень пыле- и влагозащиты корпуса IP 55. Ударопрочность бокса – IK 10.
Имеющиеся сертификаты позволяют использовать корпуса CDE в сейсмоопасных зонах и на морских судах.
Сварной металлический корпус с дверцей имеет следующие габариты: высота - 200 мм, ширина - 200 мм, глубина - 80 мм.
Подробнее
Цвет | Серый |
Ширина, мм | 200 |
Высота, мм | 200 |
Глубина, мм | 80 |
Номер цвета RAL | 7035 |
С монтажной платой/панелью | Да |
Количество дверей | 1 |
Количество замков | 1 |
EMC-исполнение (электромагнитная совместимость) | Да |
Со смотровой дверью | Да |
Материал | Сталь |
Степень защиты (IP) | IP55 |
Подходит для установки вне помещений (на откр. воздухе) | Да |
Подходит для метрического монтажа | Да |
Монтажная плата с регулировкой по глубине | Да |
Подходит для сборок (наборный) | Да |
С вентиляционным окном | Да |
Отделка поверхности | С порошковым покрытием |
С задней дверью | Да |
Тип корпусов | Навесной |
Исполнения корпусов | Со сплошной дверью |
Материал | Окрашенная сталь |
Тип продукции | Клеммный бокс |
