Угол вертикальный внешний 90 градусов, 80х400 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа
Код: LO8340KHDZ
Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 400 мм вниз на 90 градусов. Радиус поворота угла - 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк".
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Горячее цинкование |
| Отклонение (угол) | 90° |
| Материал | Сталь |
| Внутр. радиус, мм | 300 |
| Ширина кабельного лотка , мм | 400 |
| Высота кабельного лотка , мм | 80 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Вид/марка материала | Сталь |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внешний 90 градусов |
| Высота | 80 мм |
| Ширина | 400 мм |
| Материал | Cталь горячеоцинкованная погружением |

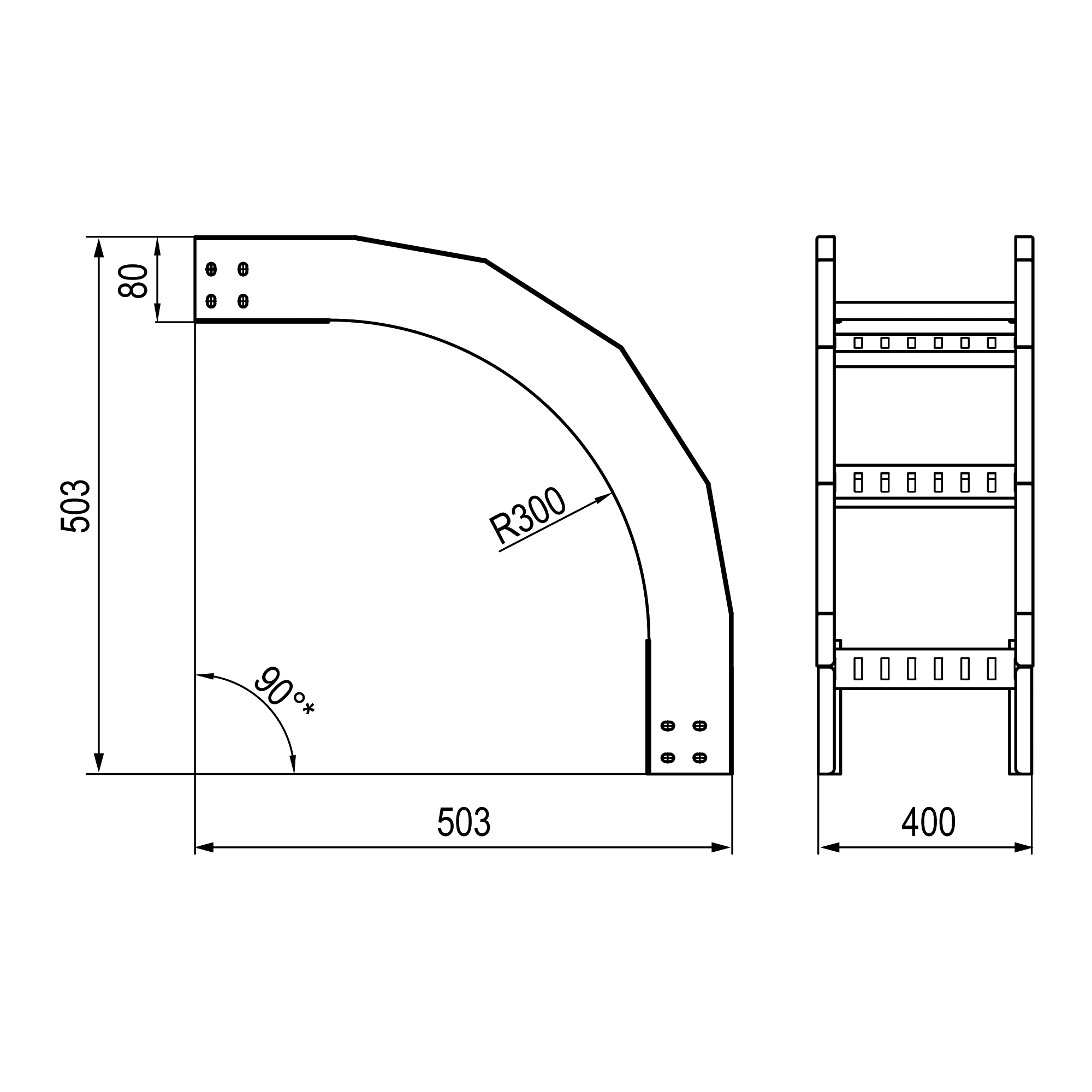

Чертежи
| Серия | Название | Autodesk Revit | STEP | SAT | DWG (динамические блоки) | Intergraph | Eplan | AVEVA |
|---|---|---|---|---|---|---|---|---|
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Каталоги
Скачать
