Лоток 300х35 L2000
Код: SNS23530
Тип упаковки:
Кол-во в упаковке: 4
Ед. изм: м
| Вес, кг: | 2,500 |
| Объем, м3: |
0,00560
?
|
Неперфорированный листовой лоток в исполнении "Сталь, оцинкованная по методу Сендзимира". Применяется для прокладки кабеля внутри помещения. Также лотки высотой 35 мм могут применяться для подпольной прокладки или использоваться в ограниченном пространстве. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Лотки соединяются внахслест с помощью фирменного соединения "мама-папа", с использованием трех винтов и трех гаек. Это существенно сокращает время монтажа и обеспечивает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Подробнее
| Цвет | Светло-серый |
| Ширина, мм | 300 |
| Высота, мм | 35 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 0.7 |
| Перфорированная боковая стенка | Да |
| Длина, мм | 2000 |
| Материал | Сталь |
| Полезное сечение, мм² | 10450 |
| Вид/марка материала | Сталь |
| Модель/исполнение | Без разъема/соединителя |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Тип продукции | Лоток неперфорированный |
| Длина | 2000 мм |
| Ширина | 300 мм |
| Высота | 35 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Толщина | 0.8 мм |
Аксессуары
Аналоги
Состав системы
Листовые лотки "S5"
3
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36026K
Посмотреть
5
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36684K
Посмотреть
7
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36161K
Посмотреть
8
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код: 37633K
Посмотреть
9
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37066K
Посмотреть
10
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код: 37012K
Посмотреть
11
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Посмотреть
12
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Код: 37382K
Посмотреть

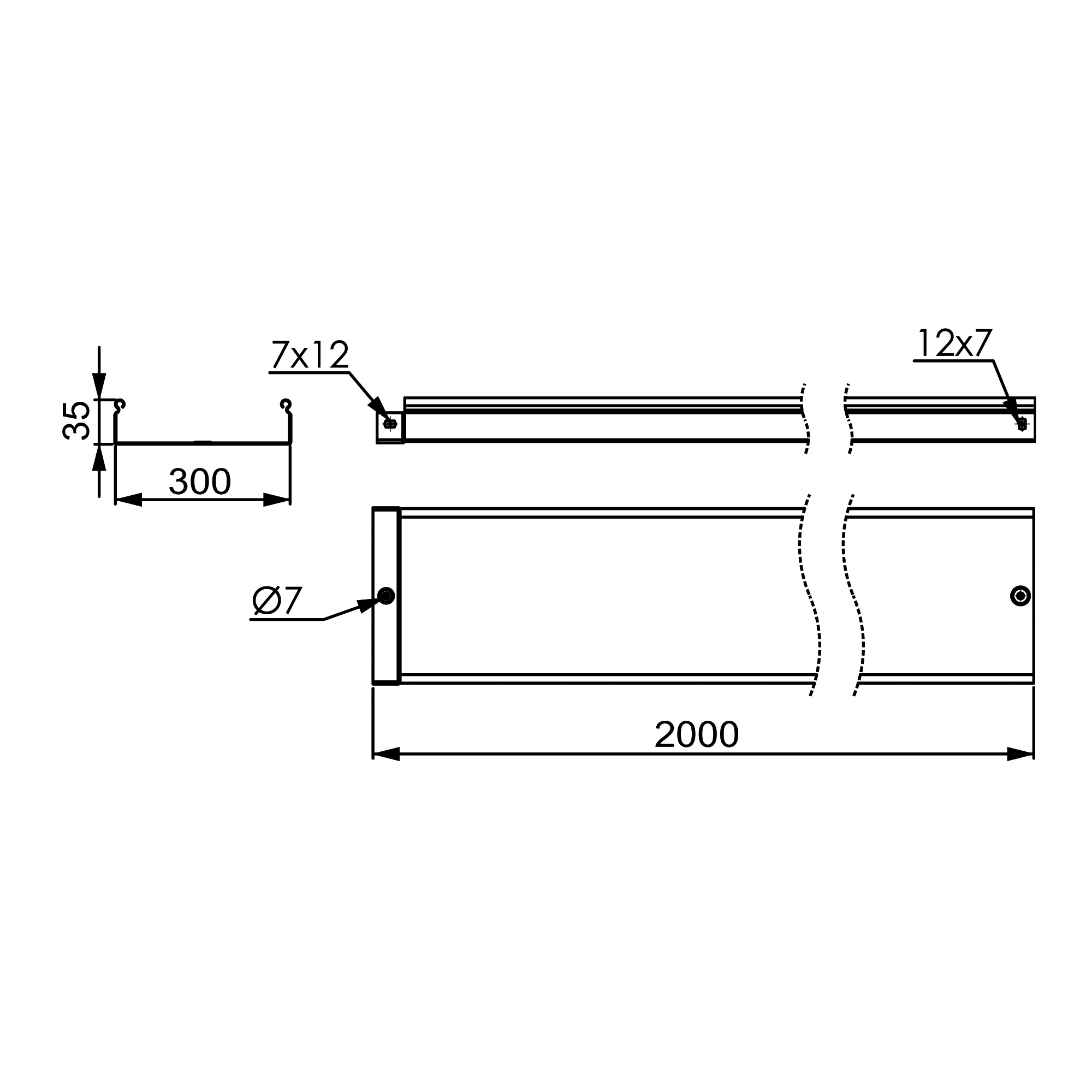

Чертежи
