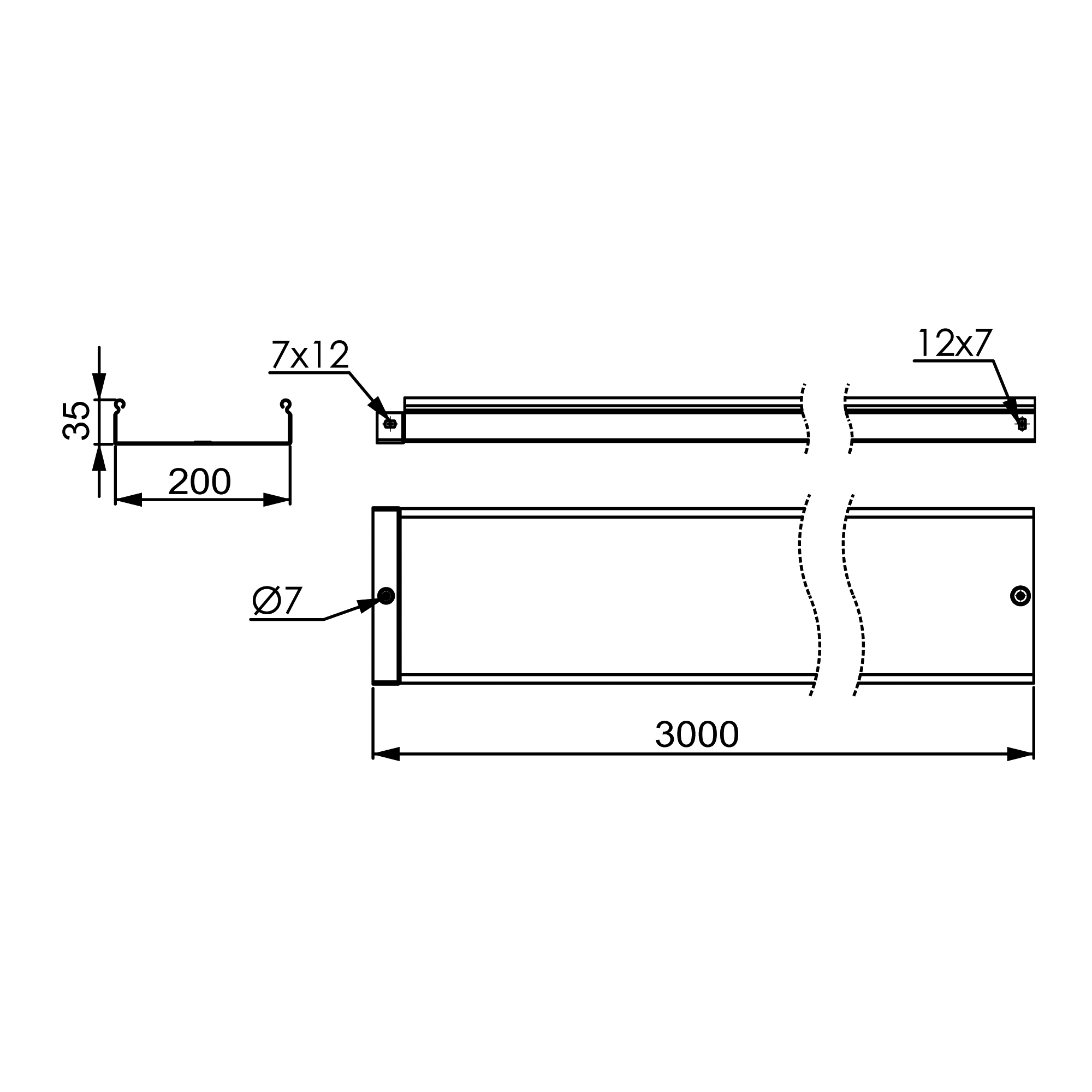

Лоток 200х35 L3000
Код: SNS33520
Тип упаковки:
Кол-во в упаковке: 6
Ед. изм: м
| Вес, кг: | 1,775 |
| Объем, м3: |
0,00420
?
|
Неперфорированный листовой лоток в исполнении "Сталь, оцинкованная по методу Сендзимира". Применяется для прокладки кабеля внутри помещения. Также лотки высотой 35 мм могут применяться для подпольной прокладки или использоваться в ограниченном пространстве. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Лотки соединяются внахслест с помощью фирменного соединения "мама-папа", с использованием трех винтов и трех гаек. Это существенно сокращает время монтажа и обеспечивает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Подробнее
| Цвет | Светло-серый |
| Ширина, мм | 200 |
| Высота, мм | 35 |
| Толщина материала, мм | 0.8 |
| Перфорированная боковая стенка | Да |
| Длина, мм | 3000 |
| Материал | Сталь |
| Полезное сечение, мм² | 6950 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Вид/марка материала | Сталь |
| Модель/исполнение | Без разъема/соединителя |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Тип продукции | Лоток неперфорированный |
| Длина | 3000 мм |
| Ширина | 200 мм |
| Высота | 35 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Толщина | 0.8 мм |
