Взрывозащищенный пост управления из алюминия CPE-A-18-(1xP1B(20)-P1R (02)-1xKB61(20))-1xADSCMB(B)1Ex d e IIC Т4 Gb / Ex tb IIIC T130°C Db IP66
Код: 2201.181.20.00C
Взрывозащищенный пост управления из алюминия CPE-A-18-(1xP1B(20)-P1R (02)-1xKB61(20))-1xADSCMB(B)1Ex d e IIC Т4 Gb / Ex tb IIIC T130°C Db IP66
Код: 2201.181.20.00C
| Вес, кг: | 3,360 |
| Объем, м3: |
0,03240
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
CPE-A-18-(1xP1B(20)-P1R(02)-1xKB61(20))-1x6018ADSCKGM3SB(B)1Ex d e IIC Т4 Gb / Ex tb IIIC T130°C Db IP66
Un=400 В, In=16 А

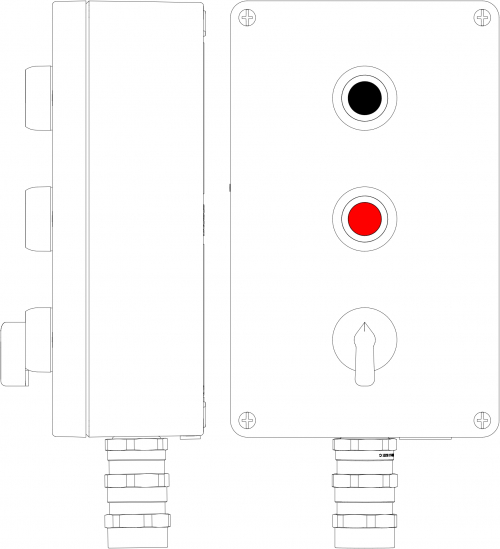

Взрывозащищенный пост управления из алюминия 260x160x90мм
1Ex d e IIC Т4 Gb / Ex tb IIIC T130°C Db IP66
Температурный режим Т4 55°C
Количество элементов управления:
Контактный блок 2NO + Кнопка P1 Черная 1 шт.
Контактный блок 2NC + Кнопка P1 Красная 1 шт.
Контактный блок 2NO + Переключатель КВ I-0-II 1 шт.
Количество клемм:
Вводы
Сторона B:
Взрывозащищенный кабельный ввод ADS под бронированный кабель, два уплотнения M25х1,5 d10,5-18мм D15-24мм. Никелированная латунь.IP66/68 1шт.
Подробнее
Un=400 В, In=16 А
Взрывозащищенный пост управления из алюминия 260x160x90мм
1Ex d e IIC Т4 Gb / Ex tb IIIC T130°C Db IP66
Температурный режим Т4 55°C
Количество элементов управления:
Контактный блок 2NO + Кнопка P1 Черная 1 шт.
Контактный блок 2NC + Кнопка P1 Красная 1 шт.
Контактный блок 2NO + Переключатель КВ I-0-II 1 шт.
Количество клемм:
Вводы
Сторона B:
Взрывозащищенный кабельный ввод ADS под бронированный кабель, два уплотнения M25х1,5 d10,5-18мм D15-24мм. Никелированная латунь.IP66/68 1шт.
| Взрывобезопасное исполнение | Да |
| Степень защиты (IP) | IP66 |
| Для взрывоопасной зоны по газу (Ex) | 1, 2 |
| Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
| Ударопрочность по стандарту EN 50102 | IK07 |
| Способ монтажа | Открытой установки |
| Крепление крышки | Винтовое |
| Материал | Алюминий |
| Элемент управления 1 | Кнопка |
| Тип 1 элемента | 1 шт. x P1 черная 2NO |
| Элемент управления 2 | Кнопка |
| Тип 2 элемента | 1 шт. x P1 красная 2NC |
| Элемент управления 3 | Переключатель |
| Тип 3 элемента | 1 шт. x КВ «I-0-II» 2NO |
| Кабельные ввод под: | Бронированный кабель |
| Сторона установки: C | 1 шт. x внешний D: 9-17 мм / внутренний d: 5,8-12 мм |
| Материал | Алюминиевый сплав |
| Вид защиты Ex | d e, tb |
| Группа электрооборудования | IIC водородная |
| Геометрические размеры | 260x160x90 мм |
| Количество элементов управления | 3 шт. |
