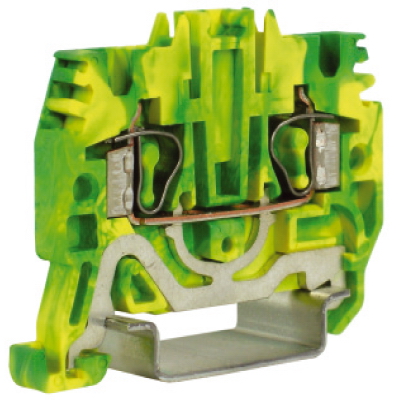

HTE.2(Ex), зажим для заземления, 2,5 кв.мм желто-зеленый (замена на VPR-2.5-PE-YG)
Код:
ZHT500-RET
| Способ монтажа | DIN-рейка (с -профилем)/G-рейка (с G-профилем) |
| Цвет | Желто-зеленый |
| Длина, мм | 54 |
| Рабочая температура, °C | -40...80 |
| Требуется торцевая пластина | Да |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 1 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...4 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.5...1.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.2...2.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.2...1.5 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Тип электрич. соединения 1 | Плоский штекерный разъем |
| Тип электрич. соединения 2 | Плоский штекерный разъем |
| Материал изоляции корпуса | Термопласт |
| Позиция соединения | Сверху |
| Ширина/размер ячейки, мм | 5.2 |
| Высота (на мин. возможной высоте установки), мм | 41 |
| Тип продукции | Клемма |
| Тип зажима | Пружинный зажим |
| Поперечное сечение проводника | 2,5 мм² |
| Ширина | 5,2 мм |
| Количество полюсов | 2 |
| Количество ярусов | 1 |
| Заземление | С заземлением |
