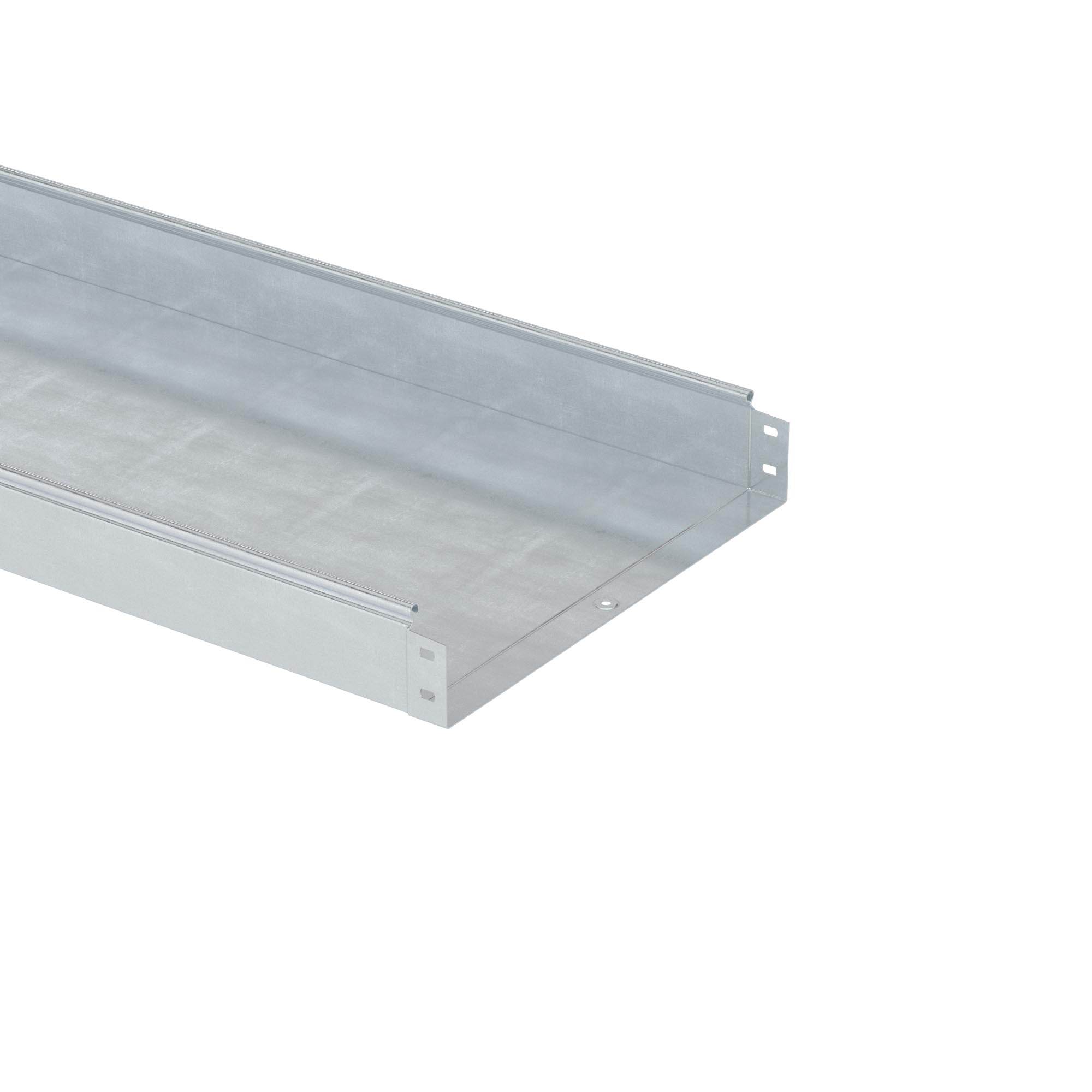

Лоток 600х100 L 3000 толщ. 1,5 мм
Код:
3510715
Лоток 600х100 L 3000 толщ. 1,5 мм
Код:
3510715
Вес, кг: | 9,583 |
Объем, м3: |
0,03000
?
|
Тип упаковки:
Кол-во в упаковке: 6
Ед. изм: м

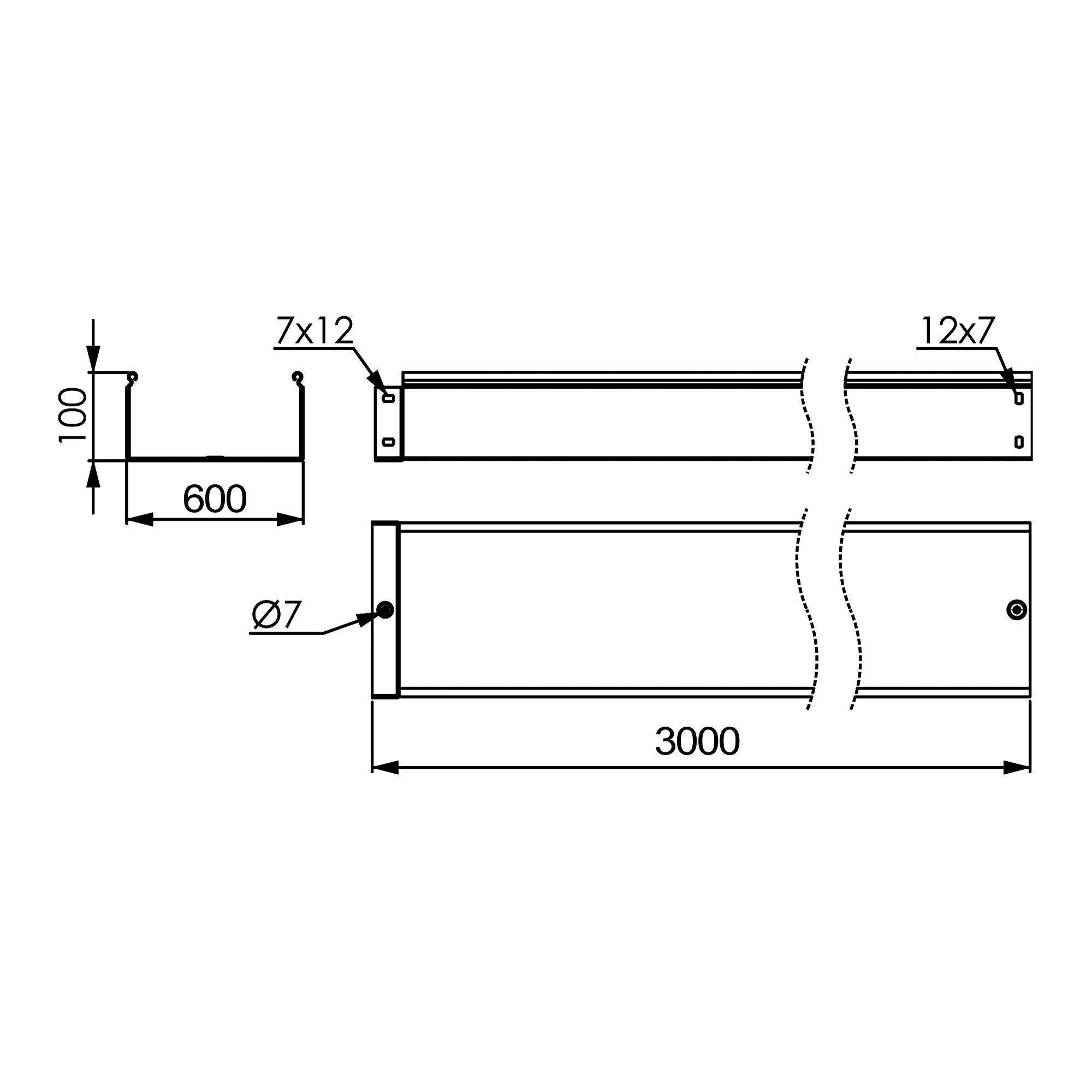

Неперфорированный лоток с увеличенной толщиной 1,5 мм имеет большую несущую способность по сравнению с лотками стандартной толщины. Применяется на участках трассы, на которых может возникать повышенная нагрузка из-за большого количества прокладываемого кабеля, его тяжести. Лотки соединяются внахлест с помощью фирменного соединения "мама-папа" с использованием трех винтов и трех гаек. Это существенно сокращает время монтажа и обеспечивает непрерывный контур заземления. Конструктив лотка предупреждает повреждение кабеля при прокладке. При применении крышки и специальных комплектов уплотнителей SIP может достигаться степень пыле- и влагозащиты IP 44. Лоток имеет высоту стенки 100 мм и ширину 600 мм, толщина стали - 1,5 мм, длина секции - 3000 мм.
Подробнее
Ширина, мм | 600 |
Высота, мм | 100 |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Толщина материала, мм | 1.5 |
Длина, мм | 3000 |
Материал | Сталь |
Вид/ марка материала | Сталь |
Цвет | Светло-серый |
Модель/исполнение | С интегрированным соединит. разъемом |
Перфорированная боковая стенка | Нет |
Перфорация в основании для монтажа | Нет |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Неперфорированные лотки |
Тип лотка | Листовые лотки - "S5 Combitech" |
Высота | 100 мм |
Длина | 3000 мм |
Толщина | 1.5 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 600 мм |
