Лоток 100х100х4000, 1,5 мм
Код:
SNM40110
Лоток 100х100х4000, 1,5 мм
Код:
SNM40110
| Вес, кг: | 3,900 |
| Объем, м3: |
0,00500
?
|
Тип упаковки:
Кол-во в упаковке: 8
Ед. изм: м

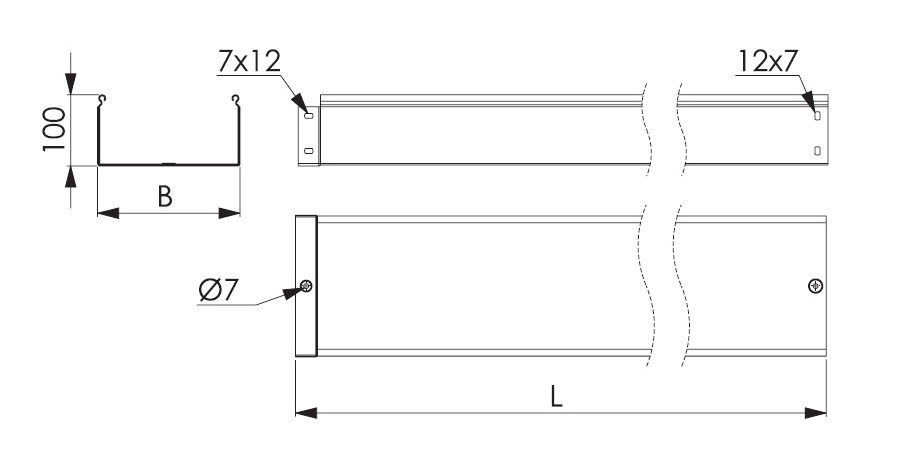

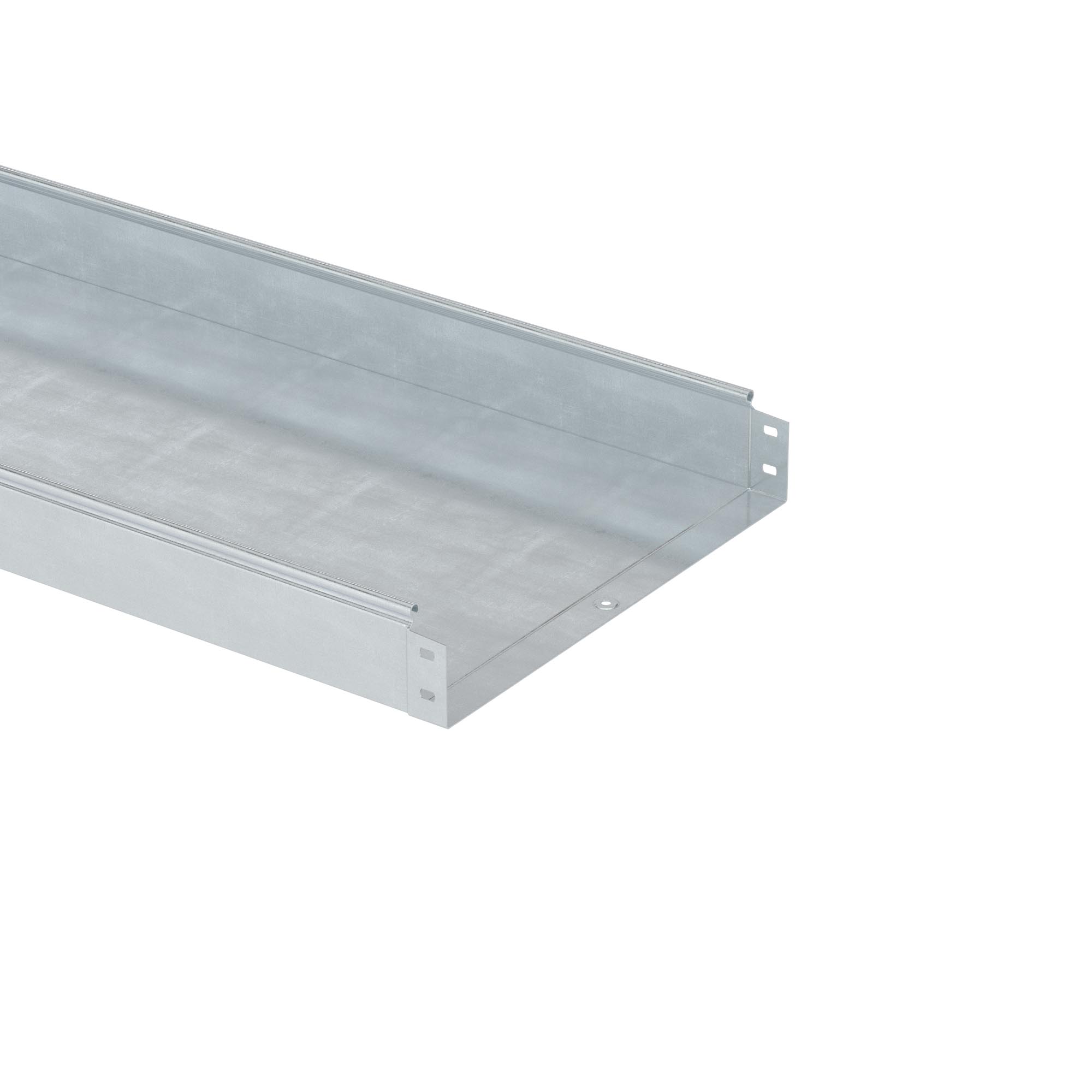

Листовой неперфорированный лоток применяется для прокладки кабеля как в помещении, так и на открытом воздухе. Специсполнение по толщине металла лотка отличается повышенной несущей способностью и жесткостью. Высота борта лотка - 100 мм, ширина основания - 100 мм, длина - 4 м. Толщина металла - 1,5 мм. Лоток представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
| Ширина, мм | 100 |
| Высота, мм | 100 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 1.5 |
| Вид/ марка материала | Сталь |
| Длина, мм | 4000 |
| Материал | Сталь |
| Исполнение для больших расстояний (усиленный) | Да |
| Цвет | Светло-серый |
| Модель/исполнение | С интегрированным соединит. разъемом |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Неперфорированные лотки |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Высота | 100 мм |
| Длина | 4000 мм |
| Толщина | 1.5 мм |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Ширина | 100 мм |
