PDA-N 100 Рамка-суппорт для электроустановочных изделий 60х60 мм
Код: 10153
Тип упаковки:
Кол-во в упаковке: 20
Ед. изм: шт
| Вес, кг: | 0,048 |
| Объем, м3: |
0,00042
?
|
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания

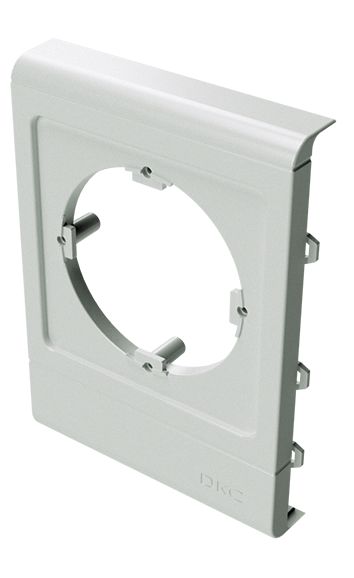

Рамка-суппорт PDA-N для электроустановочных изделий 60 мм и промразъемов. Назначение: организация рабочих мест – монтаж электроустановочных изделий с посадочным размером 60 мм (немецкий стандарт) в короба типа TA-GN, аналогично монтажу в стены (скрытый монтаж); установка разъемов (промразъемов) с основанием (фланцем) 75х75 мм, напряжением 230 и 400 В. Монтаж: электроустановочные изделия в рамку PDA-N монтируются так же, как при скрытом монтаже в стены, т. е. с помощью тех же каркасов, рамок и саморезов. Характеристики: материал – АБС-пластик. Типоразмер короба: 100х40, 100х60, 100х80. Цвет: белый
Подробнее
| Цвет | Белый |
| Ширина, мм | 100 |
| Не содержит (без) галогенов | Да |
| Высота, мм | 100 |
| Глубина, мм | 18 |
| Количество постов (мест) | 2 |
| С откидной крышкой | Да |
| Защитное покрытие поверхности | Декоративное |
| Высота установочная (встраив.), мм | 60 |
| Ширина установочная (встраив.), мм | 60 |
| С полем для надписи | Да |
| Материал | Пластик |
| Тип крепления | Безвинтовое зажимное крепление |
| Ориентация монтажа | Вертикальн. |
| Степень защиты (IP) | IP40 |
| Подходит для установки в пол | Да |
| Прозрачный | Да |
| Отделка поверхности | Глянцевый |
| Подходит для установки в кабель-канал | Да |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Подходит для встроенного монтажа | Да |
| Количество постов по горизонтали | 1 |
| Количество постов по вертикали | 1 |
| Количество модулей | БЕЗ МОДУЛЬНОСТИ |
| Декоративное оформление | Декор по эскизу |
| Без перегородки | Да |
| Цвет | белый, RAL 9016 |
| Материал | АБС-пластик |
| Температура монтажа, °С | 5°С ... +60°С |
| Ширина номинальная, мм | 100 |
| Степень защиты, IP | IP40 |
| Температура эксплуатации, °С | 5°С ... +60°С |
| Максимальная рабочая температура, °С | +60°C |
| Климатическое исполнение | УХЛ4 |
| Пожаробезопасность | Не подлежит обязательному подтверждению соответствия требованиям Федерального закона №123-ФЗ от 22.06.2012 |
| Тип продукции | Рамка-суппорт |

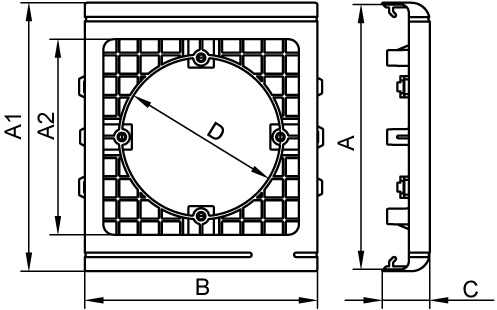

Чертежи
