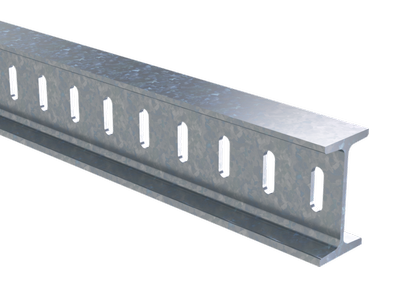

I-образный профиль 50х100, L1100, толщ.4,5 мм, горячеоцинкованный
Код: BPM5011HDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 9,500 |
| Объем, м3: |
0,00550
?
|
I-образный профиль BPM-50 применяется для монтажа консолей BBD-41, BBF60; возможно крепление в основание BSF5001HDZ и BSF5002HDZ; монтаж к потолку и полу; подвес лотков. Толщина стали 4,5 мм. Длина 1100 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.
Подробнее
| Модель/исполнение | Простой профиль |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Горячее цинкование |
| Толщина материала, мм | 4.5 |
| С системой зубьев (зубчатым зацеплением) | Да |
| Длина, мм | 1100 |
| Материал | Сталь |
| Тип перфорации | Перфорация с 2-х сторон |
| Форма профиля | I-профиль |
| Ширина прореза/щели, мм | 38.5 |
| Ширина отверстия, мм | 10.5 |
| Возможность отламывания отрезков | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Цвет | Светло-серый |
| Ширина, мм | 100 |
| Длина, мм | 1100 |
| Толщина листовой стали, мм | 4.5 |
| Тип изделия | Профили |
| Материал | Cталь горячеоцинкованная погружением |
Чертежи
| Серия | Название | Eplan | Model Studio CS | Renga | AVEVA | DWG (динам.) | Intergraph | STEP | SAT |
|---|---|---|---|---|---|---|---|---|---|
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
