Консоль с опорой ML осн.300, мм горячеоцинкованный

Консоль с опорой ML осн.300, мм горячеоцинкованный

Код: BBL5030HDZ

Вес, кг:	0,668
Объем, м³:	0,00115 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Задать вопрос
Где купить?

Предназначена для монтажа трассы кабельных лотков. Влозможно крепление к стене и в профили BPM-29 и BPL-29, крепление в наклонные подвесы BSV-29. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль настенная
Высота, мм	140
Защитное покрытие поверхности	Горячее цинкование

Длина, мм	333
Материал	Сталь
Несущая способность, кН	1.7
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Длина, мм	332
Толщина листовой стали, мм	2

Тип изделия	Консоли
Материал	Cталь горячеоцинкованная погружением

Аксессуары

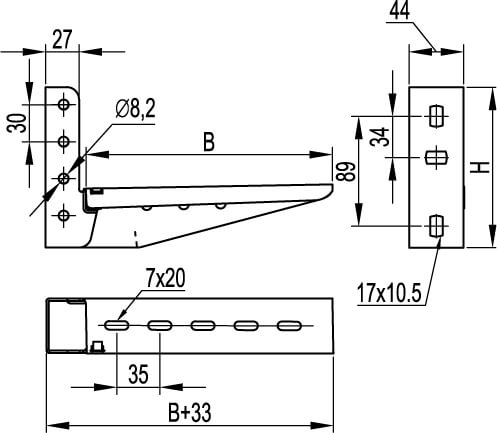

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
