Консоль ВМ осн.200 мм, горячеоцинкованная

Код: BBM5020HDZ

Вес, кг:	0,340
Объем, м³:	0,00038 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Скачать страницы из типового альбома

Используется для монтажа кабельных трасс. Возможно крепление в профиль BPL-29 и BPM-29; крепление в наклонные подвесы BSV-29. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль для крепления в профиль
Высота, мм	130
Защитное покрытие поверхности	Горячее цинкование

Длина, мм	233
Материал	Сталь
Несущая способность, кН	1.9
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Длина, мм	230
Толщина листовой стали, мм	1,5

Тип изделия	Консоли
Материал	Cталь горячеоцинкованная погружением

Аксессуары

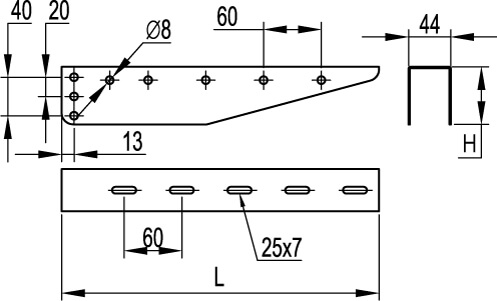

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
