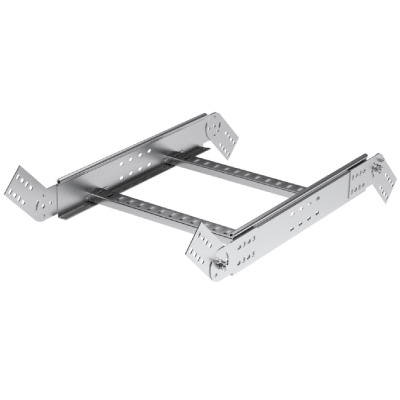

Угол вертикальный шарнирный 100х500 универсальный, цинк-ламельный
Код:
LE1005ZL
Код:
LE1005ZL
-
Выберите файл
для скачивания - Страницы - Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

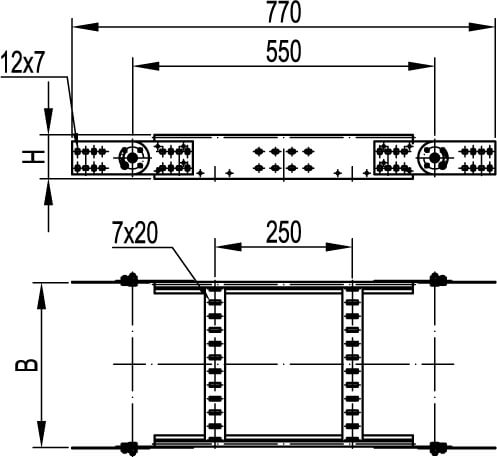

Угол вертикальный шарнирный предназначен для монтажа подъемов и опусков трассы с возможность наклона ее под произвольным углом. Чтобы увеличить радиус поворота трассы, углы можно смонтировать подряд в несколько секций. Данный аксессуар применяется для лотков с высотой борта 100 мм и шириной основания 500 мм. Толщина лонжерона изделия – 1,2 мм, а толщина поперечины – 1,0 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие".
Подробнее
| Цвет | Светло-серый |
| Модель/исполнение | Без соединит. разъема |
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Тип ступени | Перфорированный профиль |
| Шарнирный (-ая) | Да |
| Вид/ марка материала | Сталь |
| Материал | Сталь |
| Ширина лестничного лотка, мм | 500 |
| Высота лестничного лотка (боковой стенки), мм | 100 |
| Тип бокового профиля | Профиль (открытый) |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Отклонение (угол) | Регулируемый |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный шарнирный |
| Высота | 100 мм |
| Толщина лонжерона | 1.2 мм |
| Материал | Сталь с цинк-ламельным покрытием |
| Ширина | 500 мм |
