Угол вертикальный внешний 90 градусов, 80х500 R300, цинк-ламельный в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: LO8350KZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 4,050 |
| Объем, м3: |
0,0000001
?
|
Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 500 мм вниз на 90 градусов. Радиус поворота угла - 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие".
Подробнее
| Цвет | Светло-серый |
| Отклонение (угол) | 90° |
| Ширина кабельного лотка, мм | 500 |
| Высота кабельного лотка, мм | 80 |
| Нержавеющая сталь травлёная | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| С крышкой | Да |
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Изменение направления | Вертикально ниспадающий |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внешний 90 градусов |
| Высота | 80 мм |
| Ширина | 500 мм |
| Материал | Cталь с цинк-ламельным покрытием |

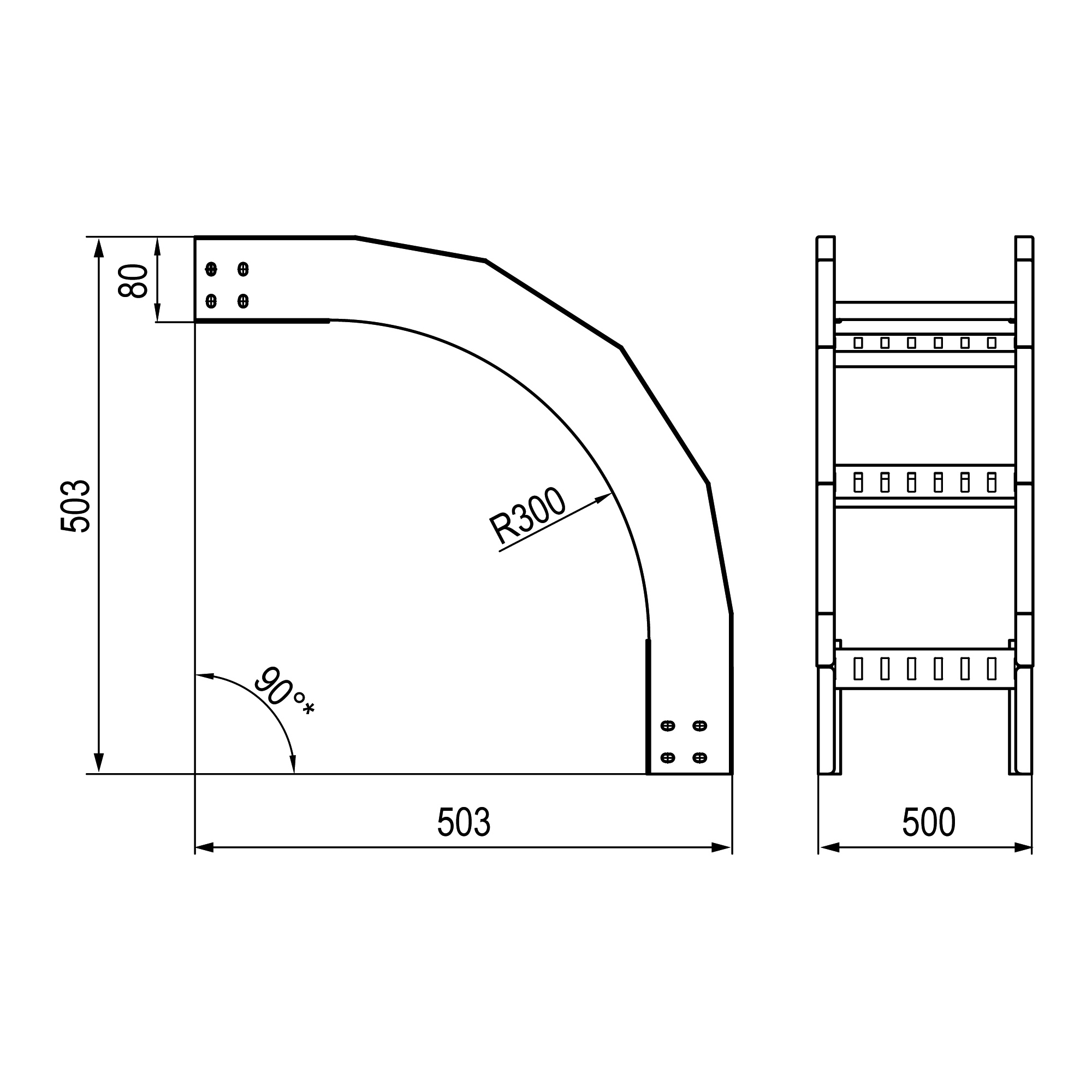

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Renga | AVEVA | Intergraph | SAT | STEP |
|---|---|---|---|---|---|---|---|---|---|
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
