Угол вертикальный внешний 90 градусов, 80х400 R600, цинк-ламельный в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
LO8640KZL
Угол вертикальный внешний 90 градусов, 80х400 R600, цинк-ламельный в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
LO8640KZL
| Вес, кг: | 5,650 |
| Объем, м3: |
0,0000003
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 400 мм вниз на 90 градусов. Радиус поворота угла - 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие".
Подробнее
| Тип ступени | Перфорированный профиль |
| Ширина лестничного лотка, мм | 400 |
| Высота лестничного лотка (боковой стенки), мм | 80 |
| Тип бокового профиля | Профиль (открытый) |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внешний 90 градусов |
| Высота | 80 мм |
| Толщина лонжерона | 1.2 мм |
| Материал | Сталь с цинк-ламельным покрытием |
| Ширина | 400 мм |
| Радиус изгиба | 600 мм |

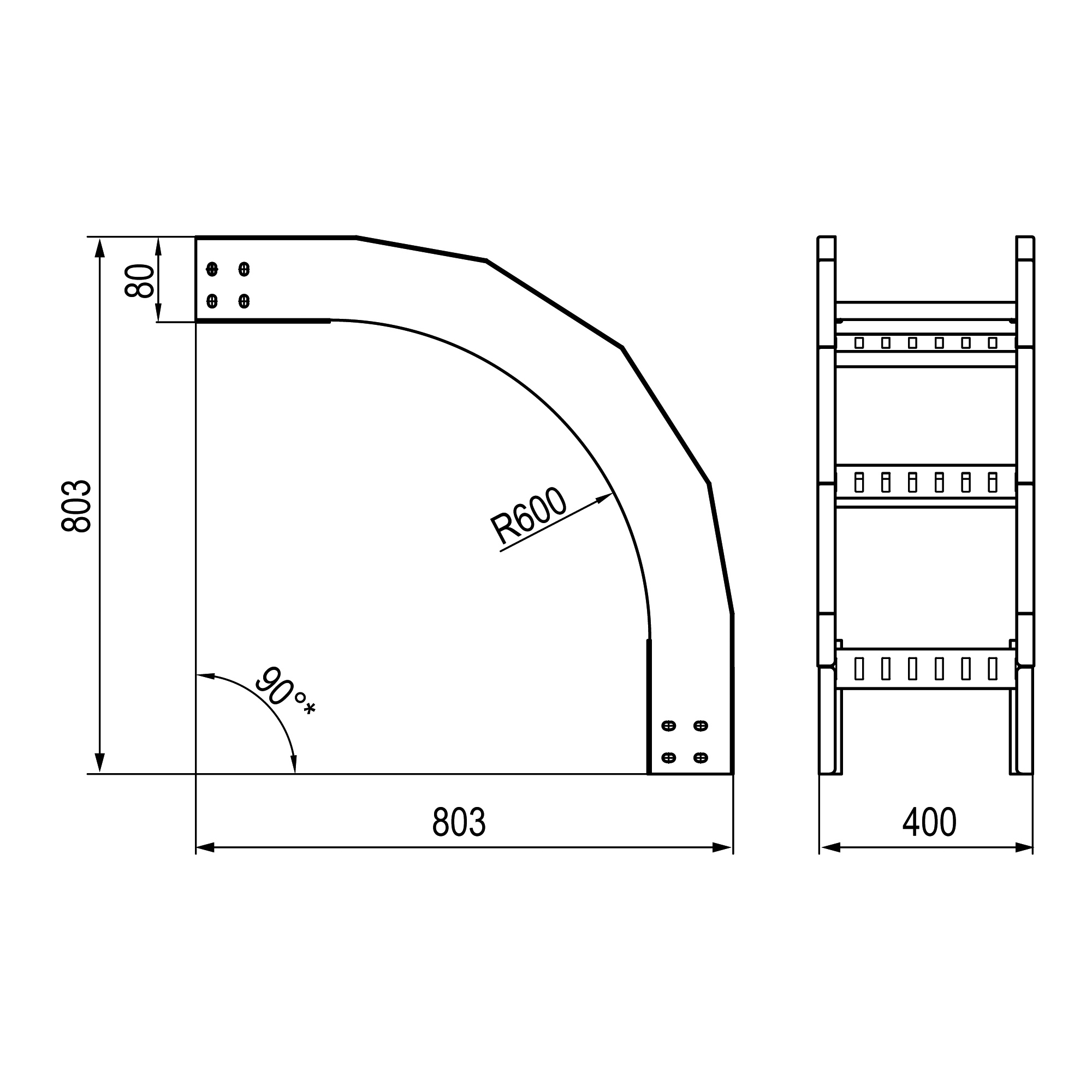

Чертежи
| Серия | Название | DWG (динам.) | Renga | Intergraph | AVEVA |
|---|---|---|---|---|---|
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
||
|
Лестничные лотки - "L5 Combitech"
|
|
|
|
