Несущий разделитель для крышек 60 мм канала 140х50 мм

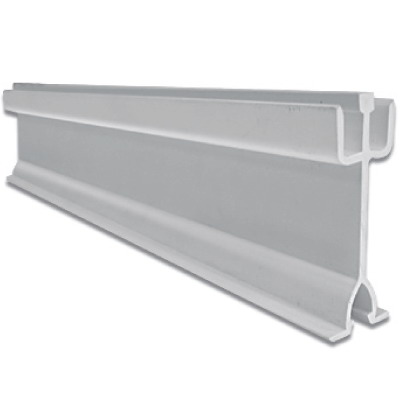

Несущий разделитель для крышек 60 мм канала 140х50 мм

Код: 01412

Вес, кг:	0,240
Объем, м³:	0,00093 ?

Тип упаковки:

Кол-во в упаковке: 24

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страница из каталога_3

Страница из каталога_4

Разделитель несущий для крышек 60 мм кабельного короба 140х50 мм. Несущий элемент для установки крышек шириной 60 мм в короб 140х50 мм с созданием 2-х отдельных секций. Характеристики: материал – композиция ПВХ; имеется преперфорация для вывода кабелей из одной секции короба в другую; при установке в короб 140х50 мм крышки шириной 120 мм несущий разделитель не требуется; выпускаются в отрезках длиной 2 метра.

Подробнее

Модель/исполнение	1 модуль
Вид/марка материала	Поливинилхлорид
Длина, мм	140

Материал	Пластик
Тип крепления	Вставляемый в фиксаторы
Подходит для кабель-канала глубиной:, мм	50

Материал	ПВХ (поливинилхлорид)
Температура монтажа, °С	5°С ... +60°С
Степень защиты, IP	IP40
Температура эксплуатации, °С	5°С ... +60°С
Максимальная рабочая температура, °С	+60°C

Ударная прочность, Дж	6
Климатическое исполнение	УХЛ4
Напряжение пробоя, В	Более 2500
Высота номинальная, мм	50
Тип продукции	Разделителная пластина

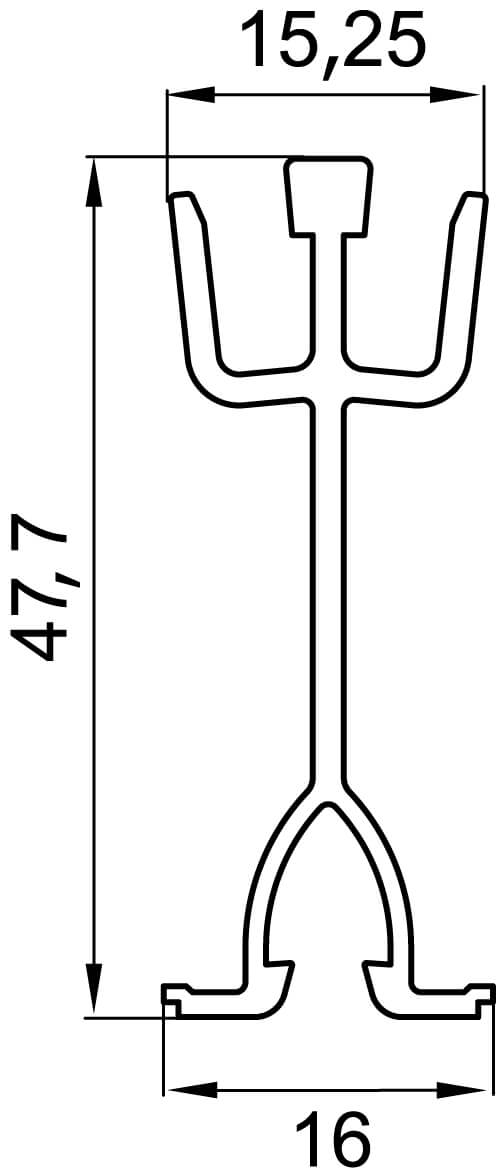

Чертежи

Серия	Название	Autodesk Revit	IFC
Кабельные короба "In-liner Front"	Кабельные короба "In-liner Front"	ZIP 62.24 МБ	ZIP 1.43 МБ

Сертификаты

Название	Документ
In-liner In-liner Front - Отказное письмо по санитарно-эпидемиологическому заключению на короба	PDF 2.31 MB
In-liner In-liner Front - Письмо о разъяснении - НПБ 246-97, ГОСТ Р 53313-2009, 123-ФЗ	PDF 4.67 MB
In-liner Front In-liner Aero - Отказное письмо по пожарной сертификации на напольные лючки, башенки, адаптеры, каркасы	PDF 797.70 kB
«In-Liner Classic» «In-Liner Front» «Viva» «Brava» Отказное письмо по пожарной сертификации на аксессуары	PDF 1.59 MB
"In-liner Classic, In-liner Front - Сертификат пожарной безопасности ТР ЕАЭС 043/2017"	PDF 5.06 MB
«In-Liner Classic» «In-Liner Front» Экспертное заключение по результатам санитарно-эпидемиологической экспертизы	PDF 4.72 MB
"In-liner Front" - Сертификат пожарной безопасности на миниканалы и напольные короба СС ТР ТС 043/2017	PDF 1.53 MB
