Лоток листовой неперфорированный 80х500,

Код: UNM685ZL

Ширина:

Высота:

80 мм 100 мм 150 мм 200 мм

Длина:

3000 мм 6000 мм

Материал: ?

Горячий цинк

Сталь горячеоцинкованная погружением

Сендзимир

Сталь оцинкованная по методу Сендзимира

Цинк-ламель

Сталь с цинк-ламельным покрытием

Вес, кг:	9,070
Объем, м³:	0,04000 ?

Тип упаковки:

Кол-во в упаковке: 6

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

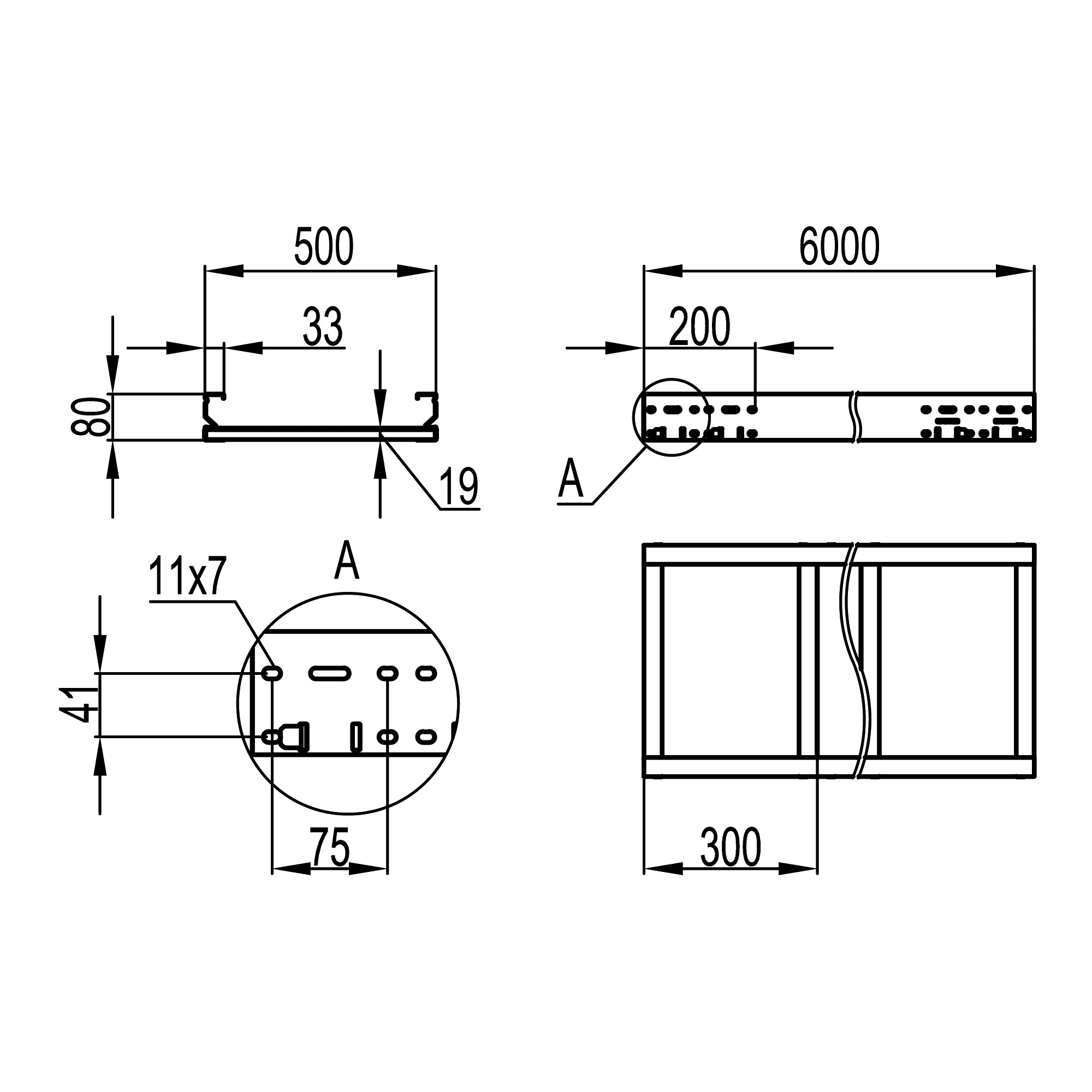

Конструкция лотков позволяет выдерживать высокие нагрузки при прокладке кабеля на больших расстояниях, что подтверждено испытаниями согласно п.10.3.3 ГОСТа 52868-2007. Также лоток обладает высокой вибростойкостью, устойчивостью к изгибу, и соответствует требованиям по сейсмостойкости до 9 баллов. Толщина стали -1,5 мм, высота лотка -80 мм, ширина -500 мм, длина -6000 мм. Исполнение – "Цинк-ламель"

Подробнее

Цвет	Светло-серый
Ширина, мм	500
Модель/исполнение	Без соединит. разъема
Высота, мм	80
Защитное покрытие поверхности	Цинк-ламельное покрытие
Толщина материала, мм	1.5
Перфорированная боковая стенка	Да
Вид/ марка материала	Сталь

Длина, мм	6000
Материал	Сталь
Перфорация в основании для монтажа	Нет
Полезное сечение, мм²	30000
NATO монтажные отверстия	Да
Исполнение для больших расстояний (усиленный)	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Тип продукции	Неперфорированные лотки
Тип лотка	Тяжелые лотки - "U5 Combitech"
Высота	80 мм
Толщина лонжерона	1.5 мм

Длина	6000 мм
Материал	Сталь с цинк-ламельным покрытием
Ширина	500 мм
