Универсальный переходник, цинк-ламельный (аналог горячеоцинк
Код: UGH200HDZL
Универсальный переходник, цинк-ламельный (аналог горячеоцинк
Код: UGH200HDZL
Вес, кг: | 0,360 |
Объем, м3: |
0,00003
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Выберите файл для скачивания
-
Выберите файл
для скачивания

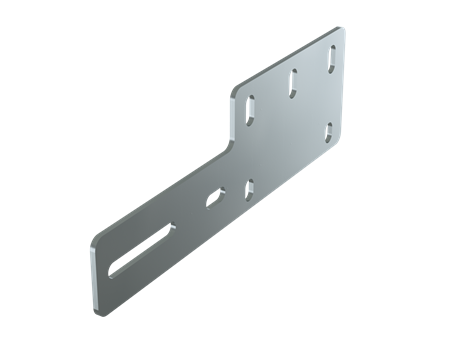

Ассортимент ДКС позволяет строить кабельные трассы на основе нескольких систем лотков, применяя каждую из них на участке с наиболее подходящими условиями. Для соединения элементов различных систем друг с другом применяются переходники.
Универсальный переходник позволяет соединятьтяжелые лотки серии "U5 Combitech" с лестничными лотками "L5 Combitech" и листовыми лотами "S5 Combitech". При этом соединение можно осуществлять между лотками с разной высотой борта.
Переходник изготовлен из стали толщиной 2,5 мм, его длина 200 мм. Для соединения применяются метизы ДКС. Исполнения аксессуара - "Цинк-ламельное покрытие".
Подробнее
Универсальный переходник позволяет соединятьтяжелые лотки серии "U5 Combitech" с лестничными лотками "L5 Combitech" и листовыми лотами "S5 Combitech". При этом соединение можно осуществлять между лотками с разной высотой борта.
Переходник изготовлен из стали толщиной 2,5 мм, его длина 200 мм. Для соединения применяются метизы ДКС. Исполнения аксессуара - "Цинк-ламельное покрытие".
Защитное покрытие поверхности | Цинк-ламельное покрытие |
Вид/марка материала | Сталь |
Длина, мм | 200 |
Материал | Сталь |
Подходит для проволочного лотка | Да |
Подходит для лестничного лотка | Да |
Подходит для (листового) кабельного лотка | Да |
Нержавеющая сталь травлёная | Да |
Подходит для лотка высотой, мм | 100 |
Горизонт.-поворотный/шарнирный | Да |
Вертикал.-поворотный/шарнирный | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Подходит для лотка шириной, мм | 50...600 |
Цвет | Светло-серый |
Модель/исполнение | Соединитель продольный |
Тип соединения | ВинтовойРазъем |
Тип продукции | Монтажные аксессуары |
Тип аксессуара | Монтажные аксессуары |
Длина | 200 мм |
Толщина | 2.5 мм |
Материал | Сталь с цинк-ламельным покрытием |

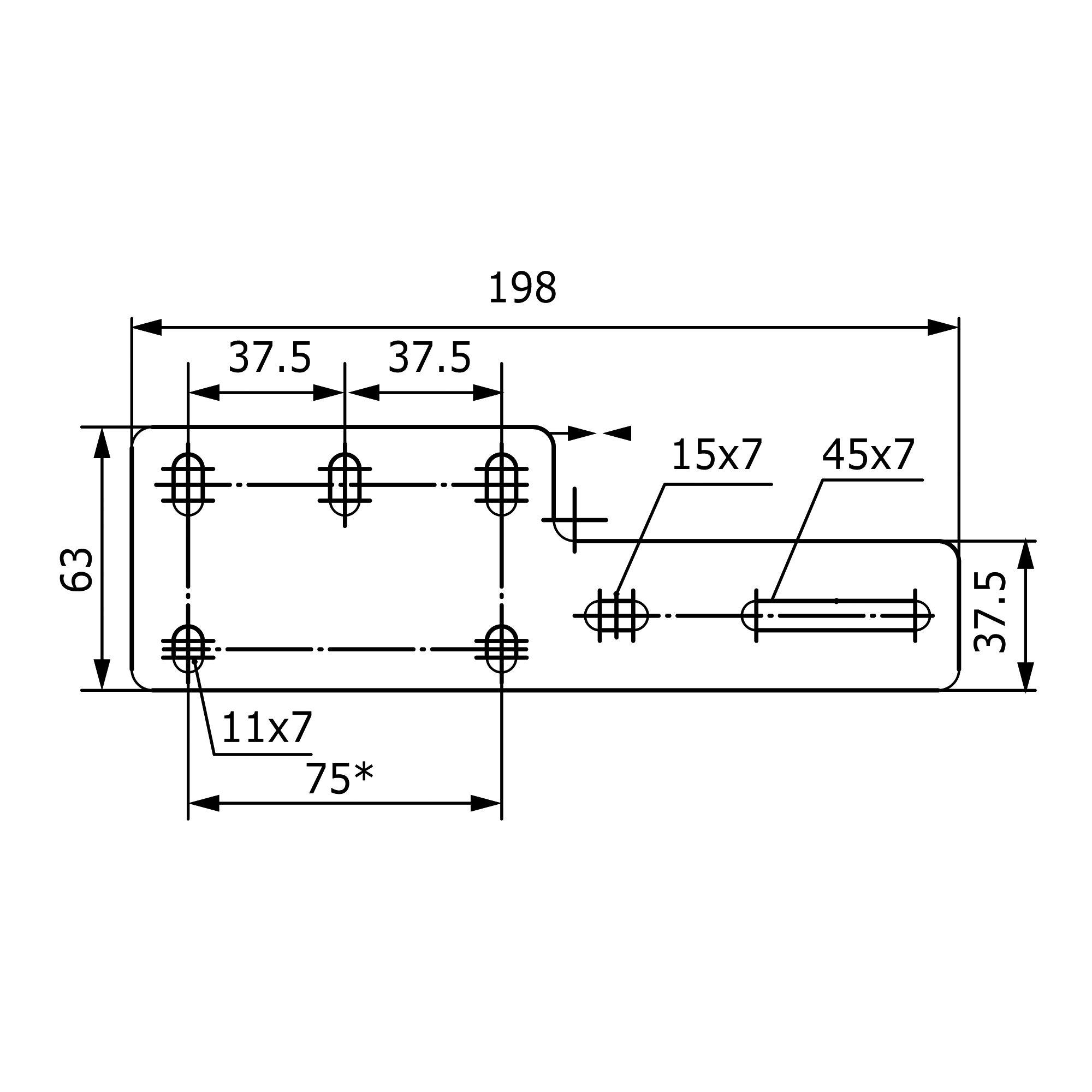

Чертежи
Серия | Название | Eplan | Model Studio CS | DWG (динам.) | STEP | Renga | Intergraph | AVEVA |
---|---|---|---|---|---|---|---|---|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
