Держатель шин 30,40,50,60x10 3пол 100мм
Код:
R5BBH100103P
Держатель шин 30,40,50,60x10 3пол 100мм
Код:
R5BBH100103P
| Вес, кг: | 0,400 |
| Объем, м3: |
0,00128
?
|
Тип упаковки:
Кол-во в упаковке: 2
Ед. изм: шт
Держатель шин толщиной 10 мм с межфазным расстоянием 100 мм, 3 полюса. Предназначен для построения главной и распределительной системы токоведущих шин НКУ в шкафах навесного или напольного исполнения. Возможна установка шин шириной 30, 40, 50, 60 мм. Подтвержденная стойкость к токам короткого замыкания Icw = 50 kA/1s. Номинальный ударный ток Ipk = 105 kA.
Подробнее
| Количество полюсов | 3 |
| Расстояние между шинами, мм | 100 |
| Макс. номин. ток, А | 1600 |
| Тип продукции | Изолятор главной системы шин |
| Кол-во шин на фазу | 1 |
| Кол-во полюсов | 3 |
| Расстояние между полюсами | 100 мм |

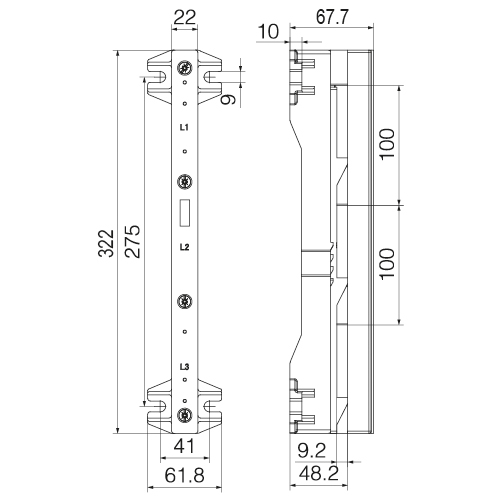

| Длина | 322 мм |
| Ширина | 61,8 мм |
| Высота | 67,7 мм |
| Материал | Полиамид PA66, GV30, V0 |
| Ширина шины | 30, 40, 50, 60 мм |
| Толщина шины | 5, 10 мм |
