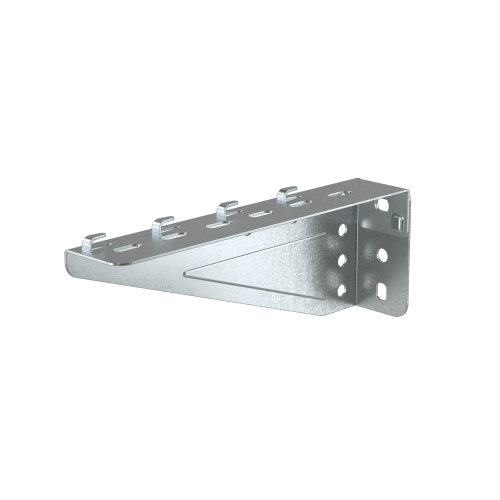

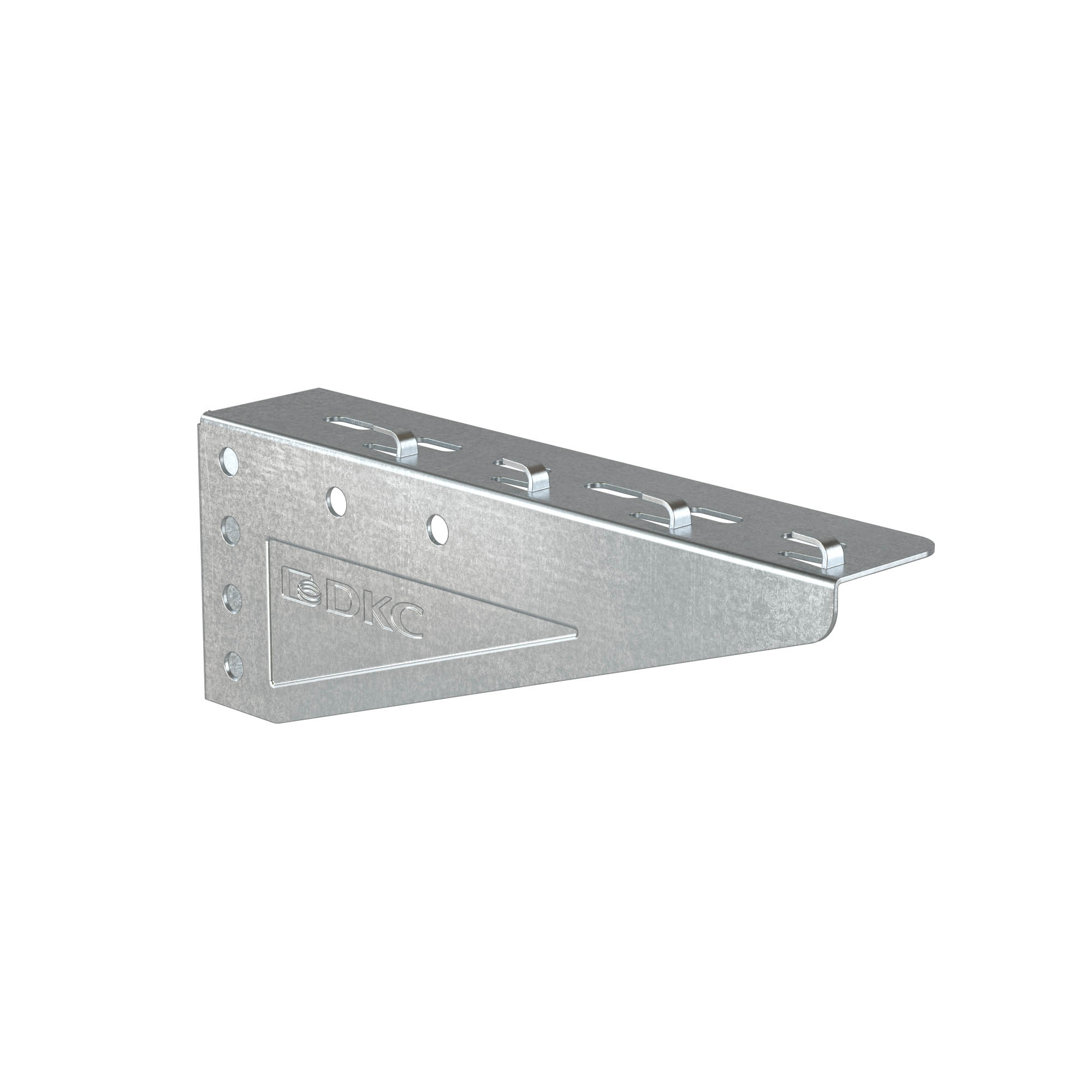

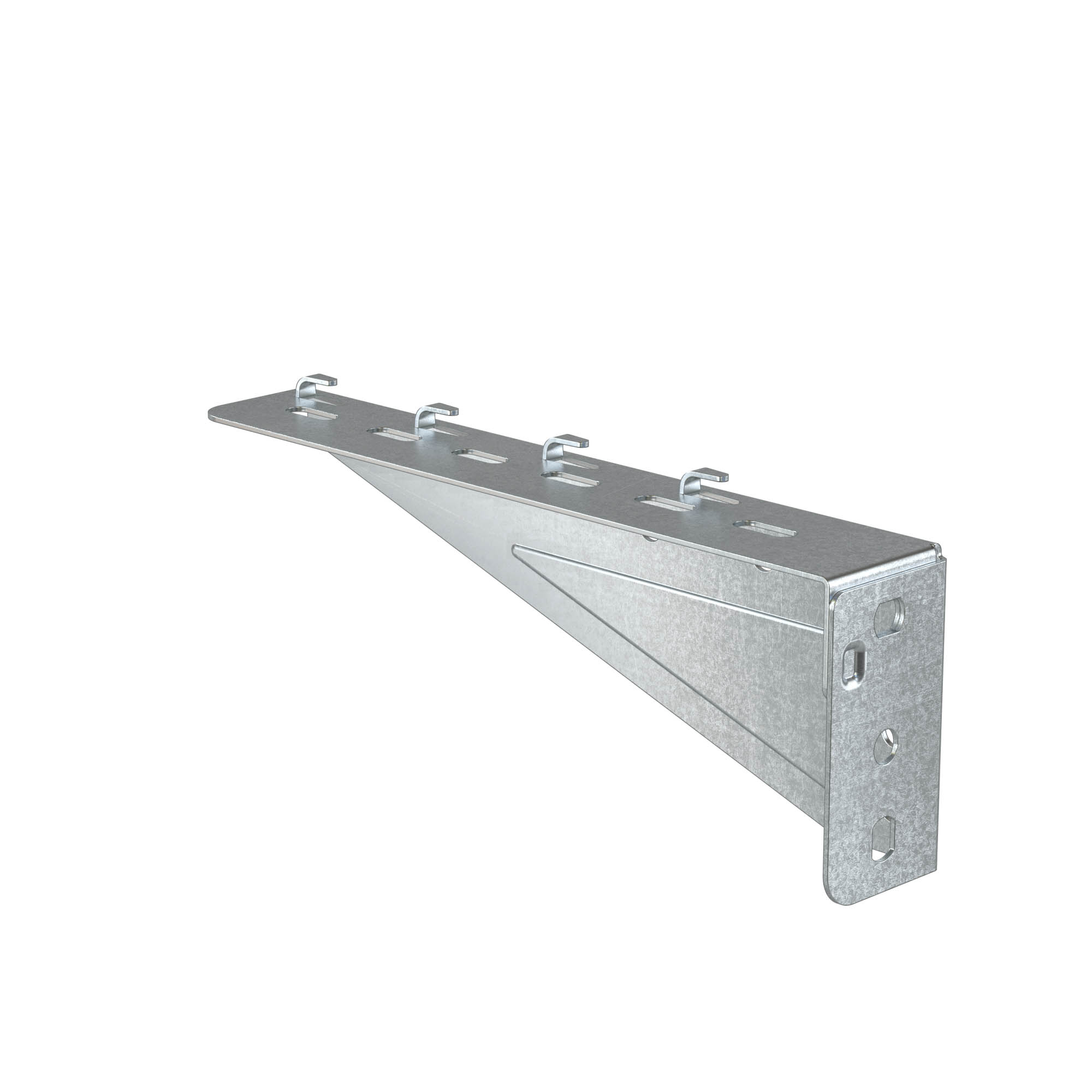

Консоль легкая для пров. лотка осн.200 мм

Код: FBL3020

Вес, кг:	0,305
Объем, м³:	0,00033 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Скачать страницу из каталога

Легкая потолочная консоль для проволочного лотка шириной 200 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech". Возможно крепление к стене с нагрузкой до 65 кг или же в профили BPL-29 и BPM-29 с нагрузкой до 135 кг. Толщина стали - 1,5 мм.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль для крепления к стене и/или в профиль
Высота, мм	85
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие

Длина, мм	237
Материал	Сталь
Нержавеющая сталь травлёная	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Вид/марка материала	Сталь оцинкованная

Тип продукции	Консоли
Для ширины лотка (макс.)	200 мм

Материал

Сталь оцинкованная по методу Сендзимира

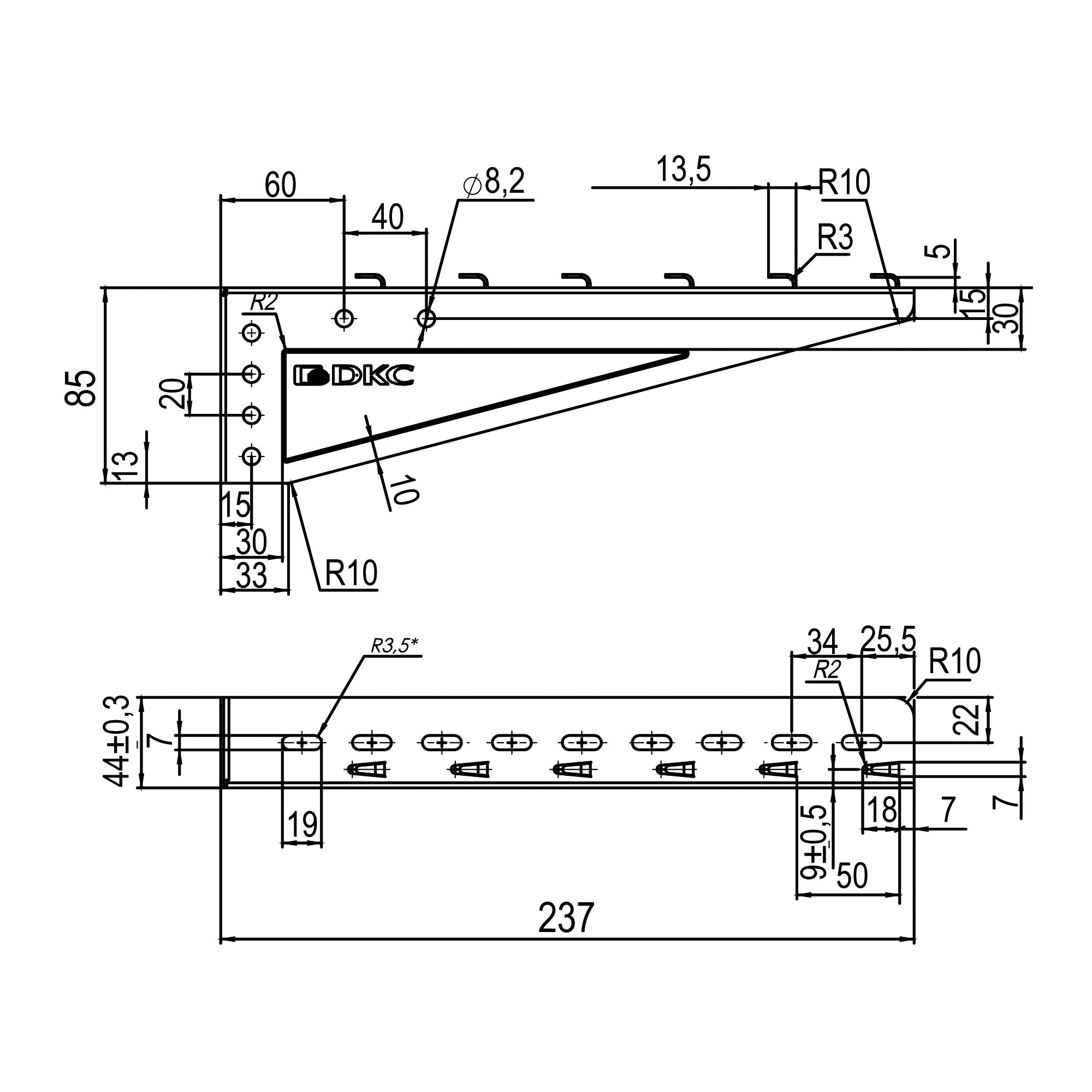

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	AVEVA
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Проволочные лотки - "F5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"				ZIP 447.3 МБ

Сертификаты

Название	Документ
«F5 Combitech» - экспертное заключение для системы кабельных проволочных лотков 1	PDF 797.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
«F5 Combitech» Сертификат соответствия TUV на аксессуары	PDF 984.11 kB
