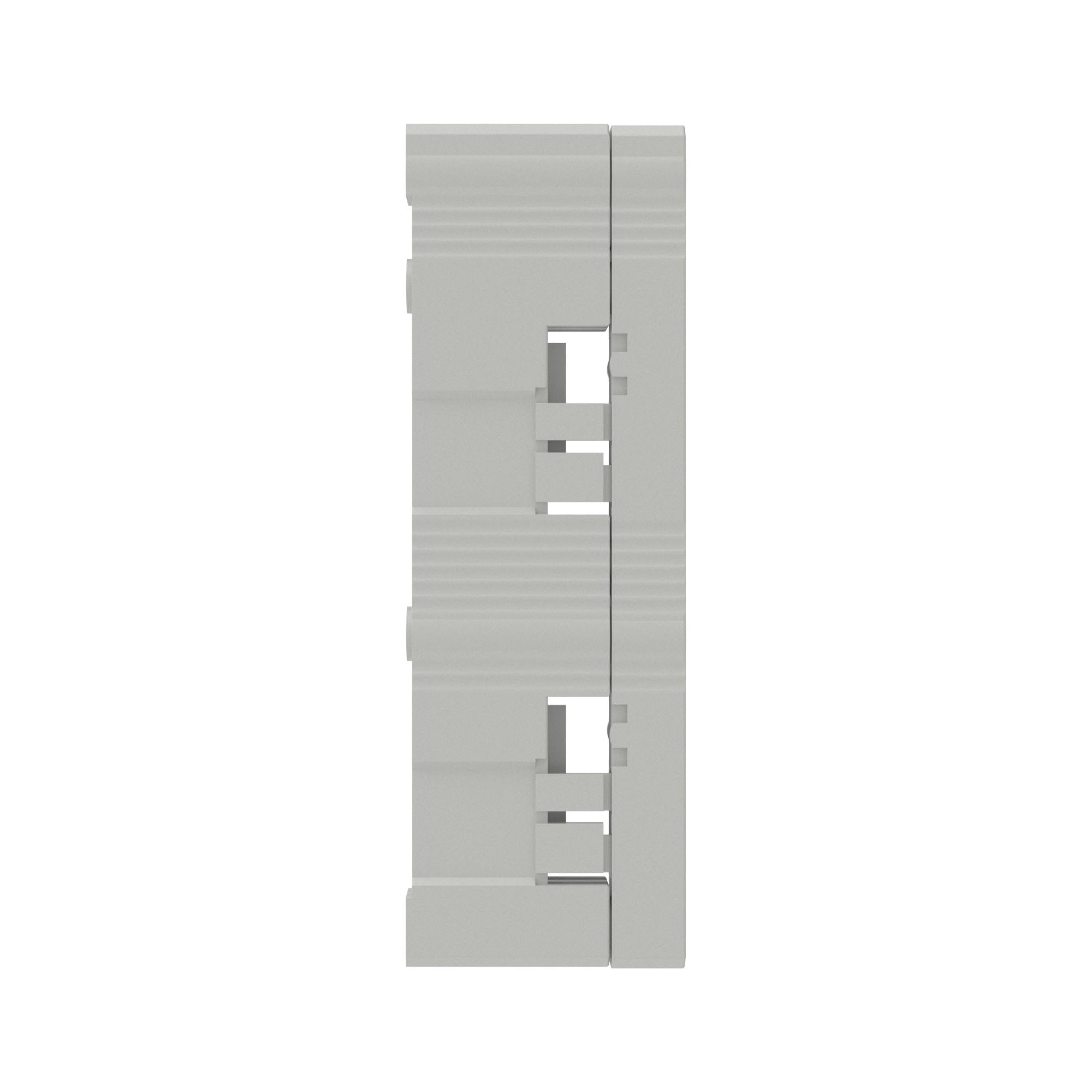

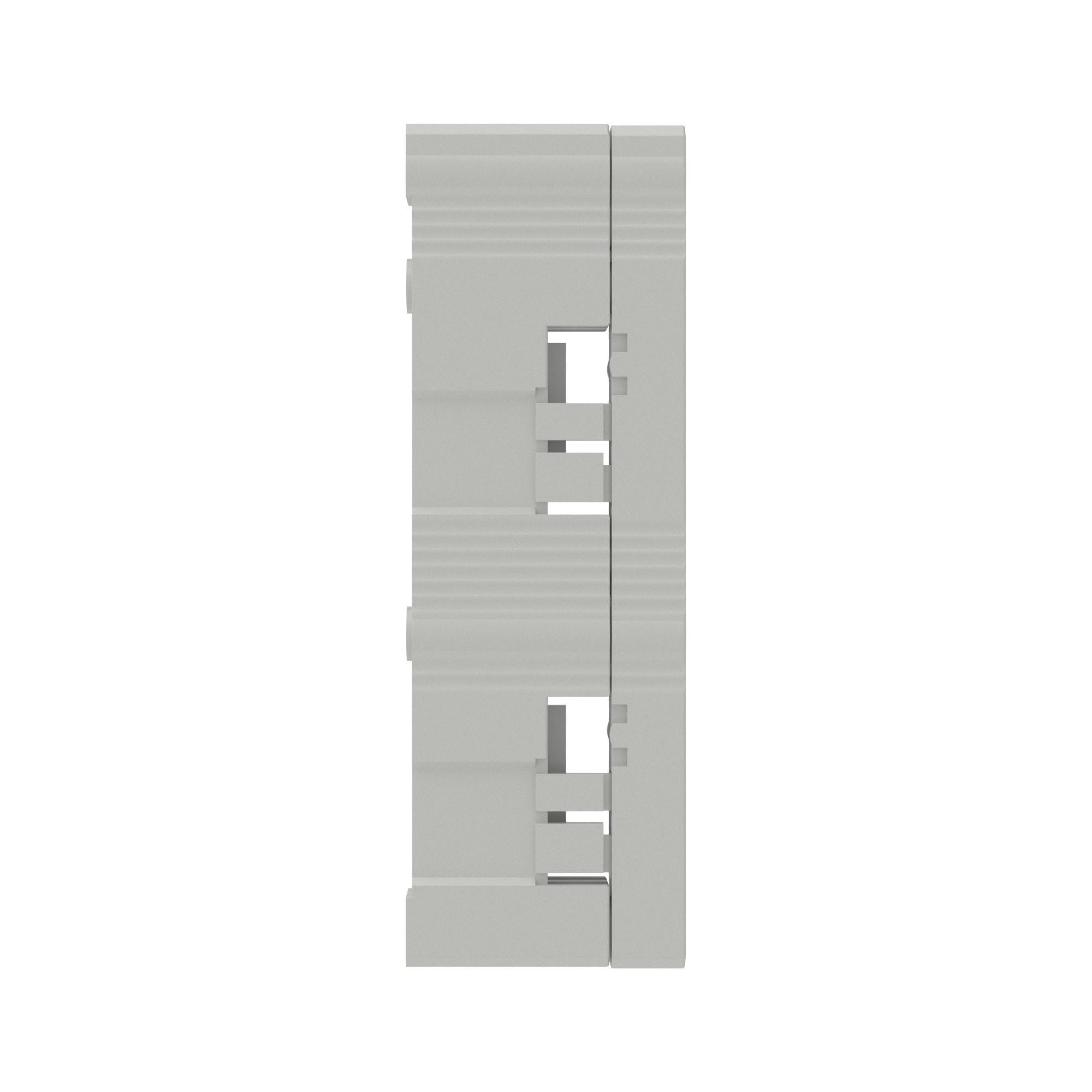

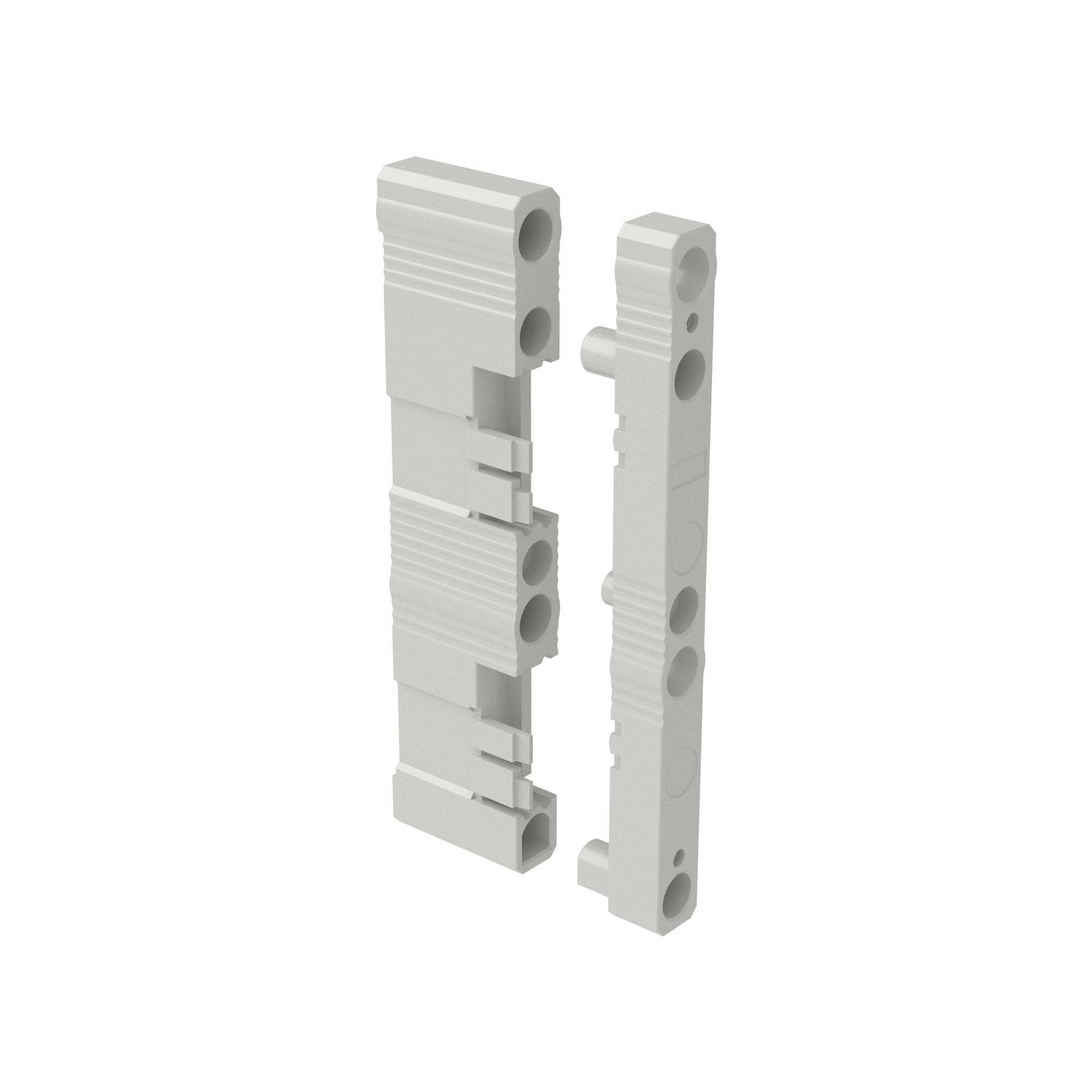

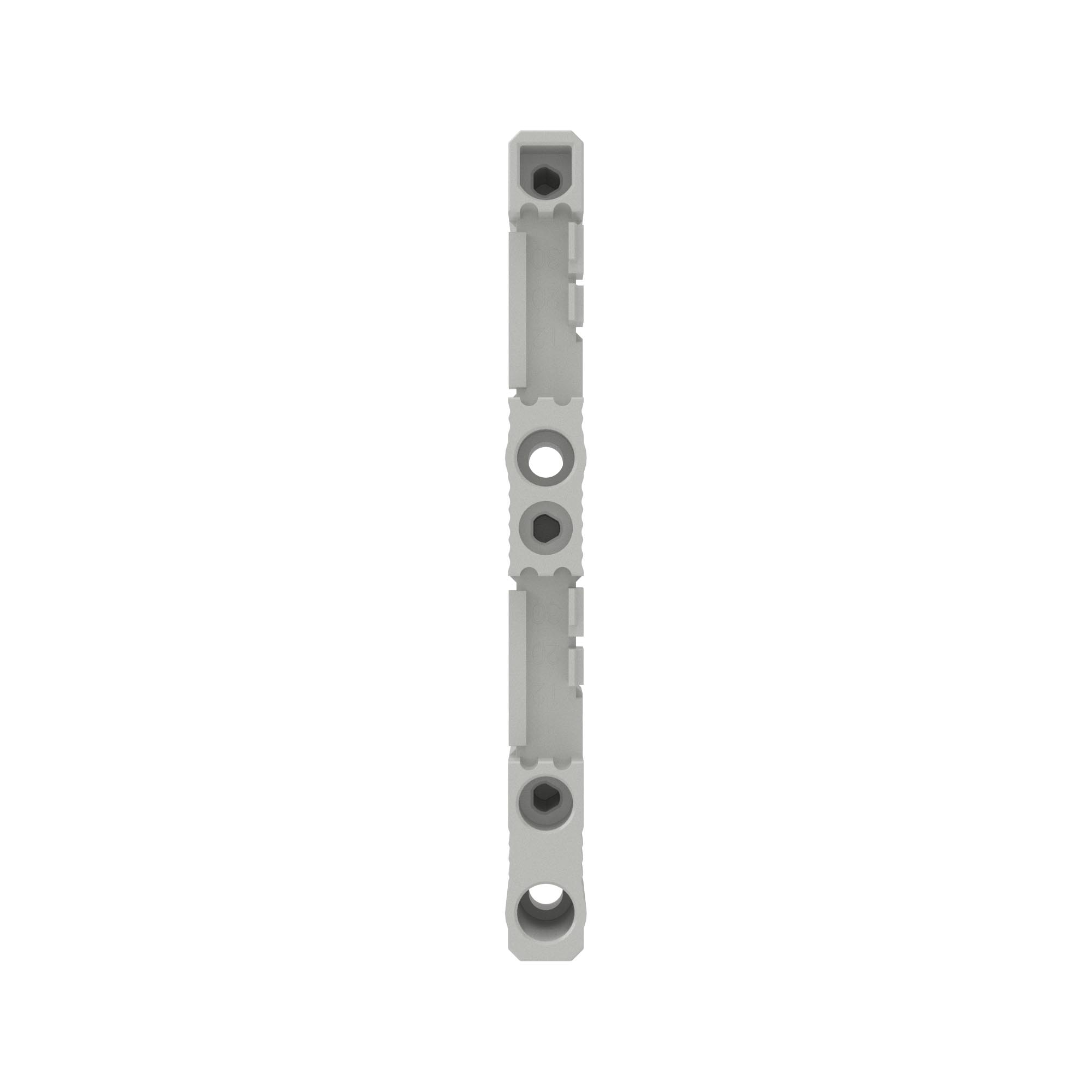

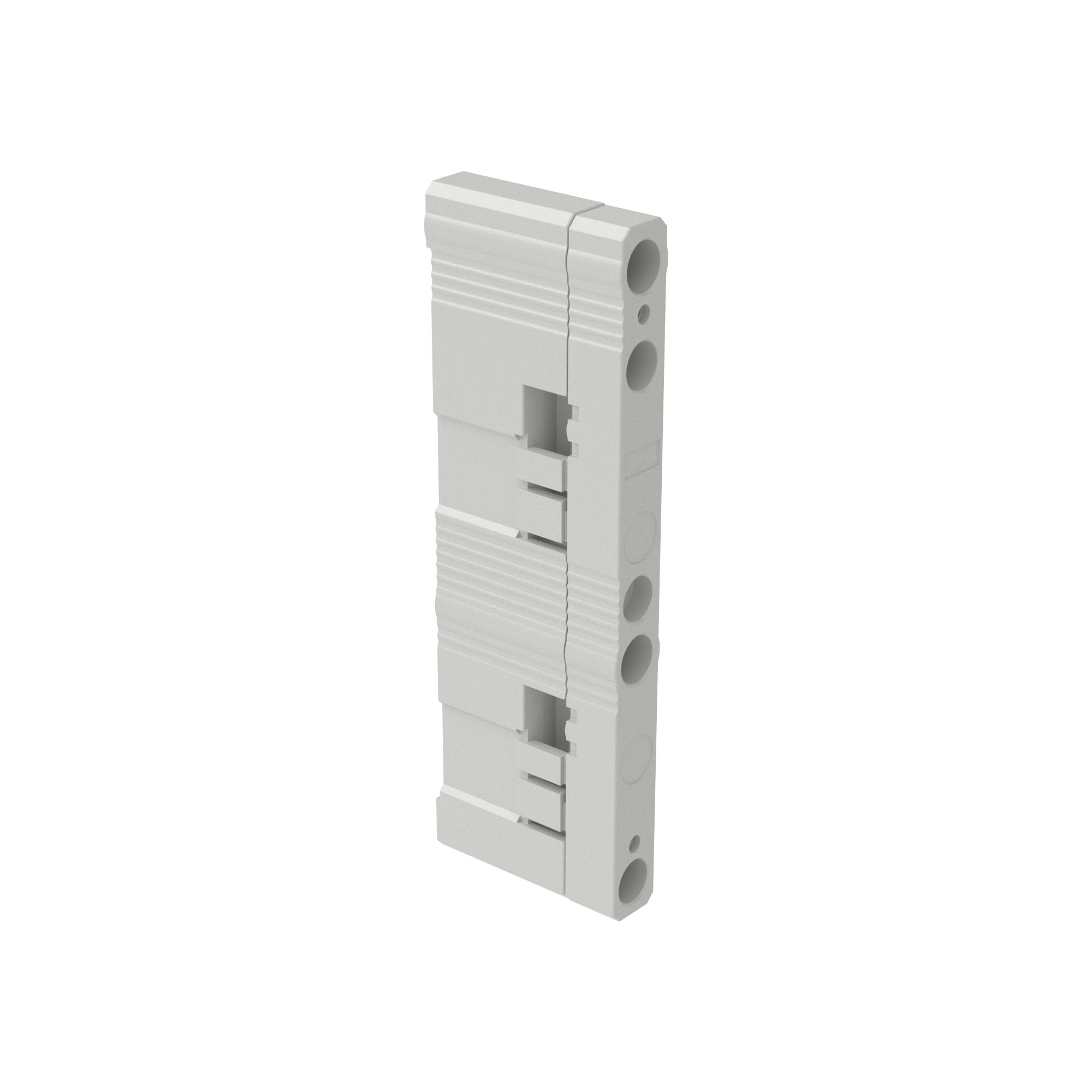

Держатель шин 12,20,30x5,10 2пол 60мм
Код: R5BBH060152P
Держатель шин 12,20,30x5,10 2пол 60мм
Код: R5BBH060152P
| Вес, кг: | 0,088 |
|
?
|
Тип упаковки:
Кол-во в упаковке: 20
Ед. изм: шт
Держатель универсальный с межфазным расстоянием 60 мм для шин толщиной 5 или 10 мм, 2 полюса. Предназначен для построения системы токоведущих шин НКУ в шкафах навесного или напольного исполнения. Возможна установка шин шириной 12, 20, 30 мм. Подтвержденная стойкость к токам короткого замыкания Icw = 30 kA/1s. Номинальный ударный ток Ipk = 63 kA.
Подробнее
| Количество полюсов | 2 |
| Расстояние между шинами, мм | 60 |
| Макс. номин. ток, А | 630 |
| Тип продукции | Изолятор главной системы шин |
| Кол-во шин на фазу | 1 |
| Кол-во полюсов | 2 |
| Расстояние между полюсами | 60 мм |
| Длина | 138 мм |
| Ширина | 13,8 мм |
| Высота | 45 мм |
| Материал | Полиамид PA66, GV30, V0 |
| Ширина шины | 12, 20, 30 мм |
| Толщина шины | 5, 10 мм |
