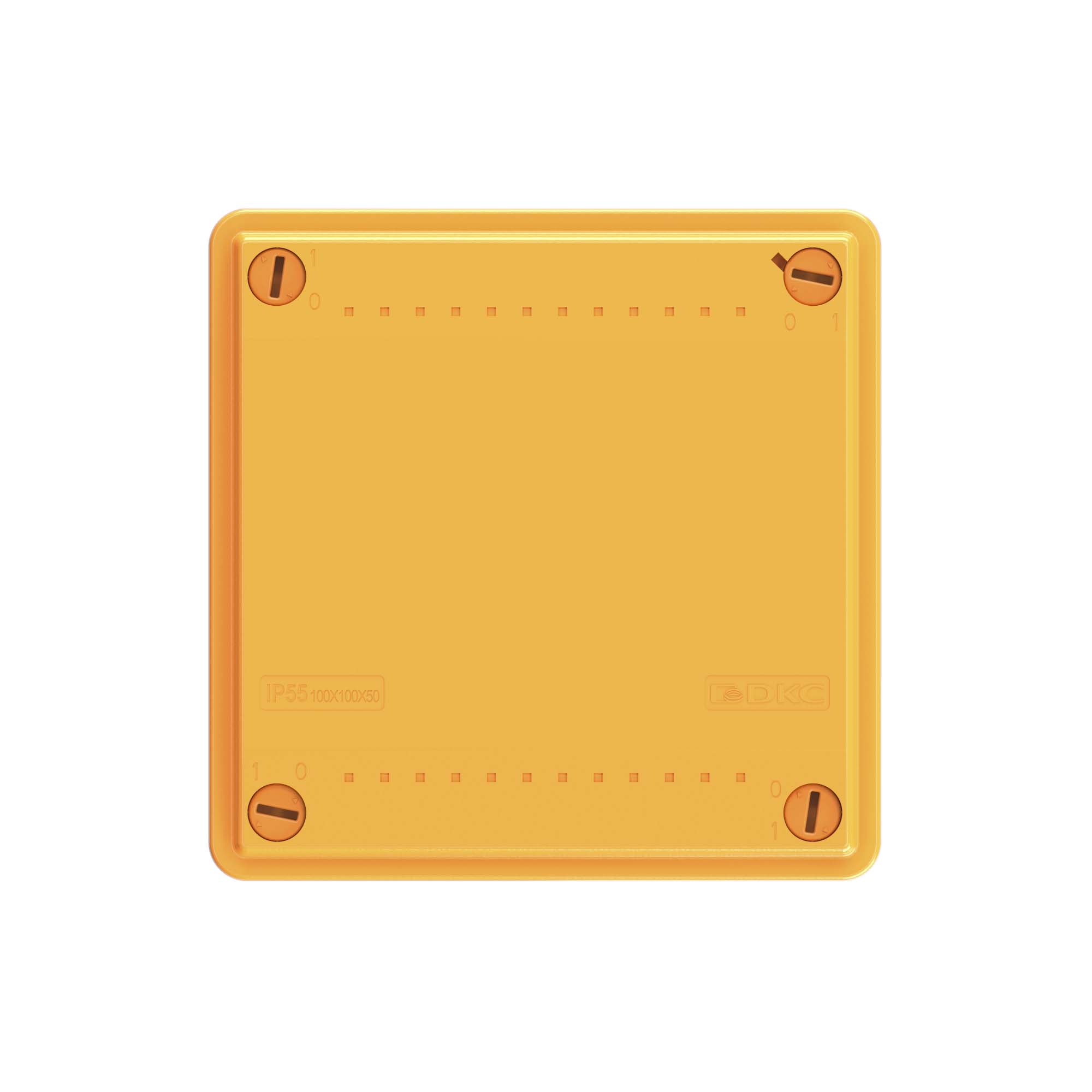

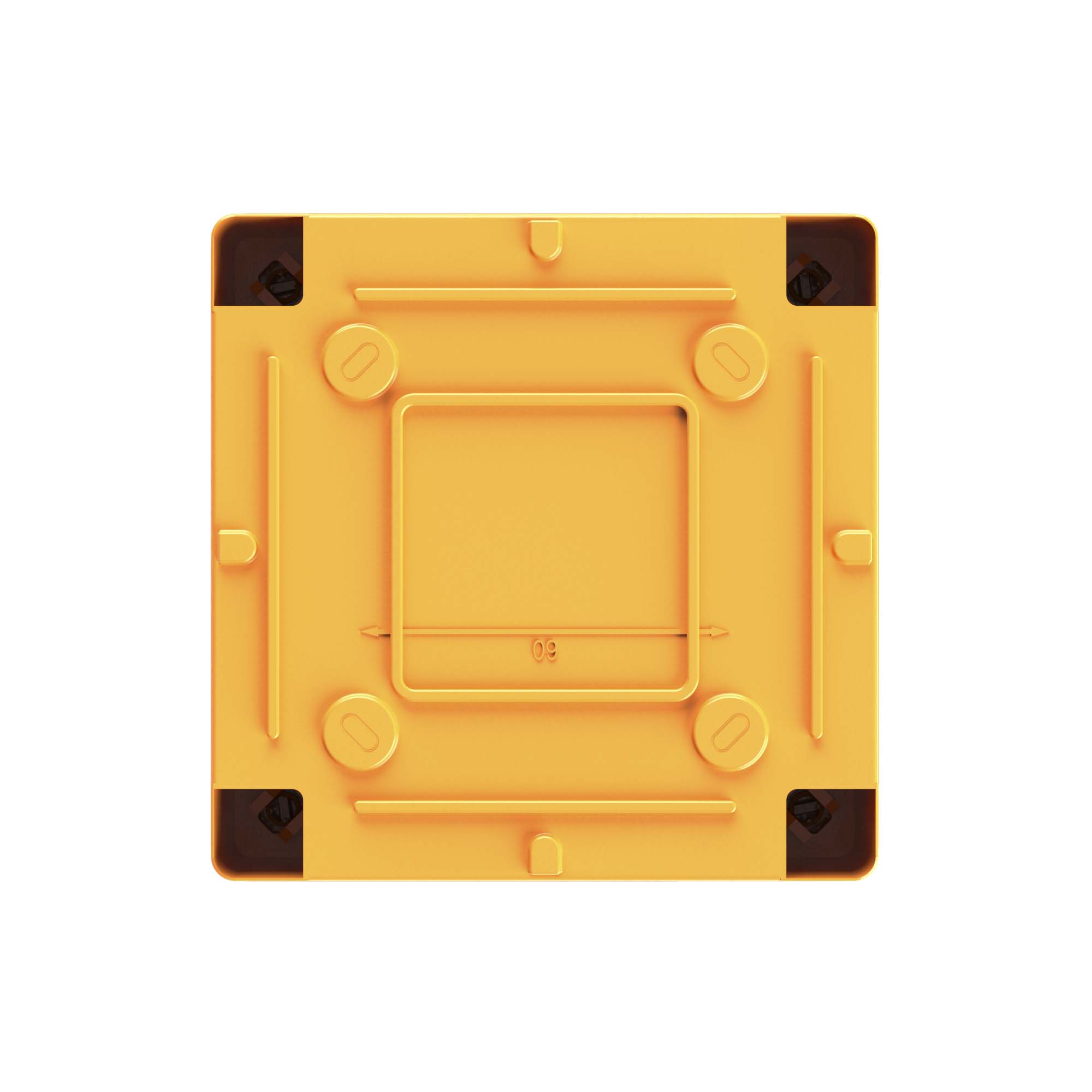

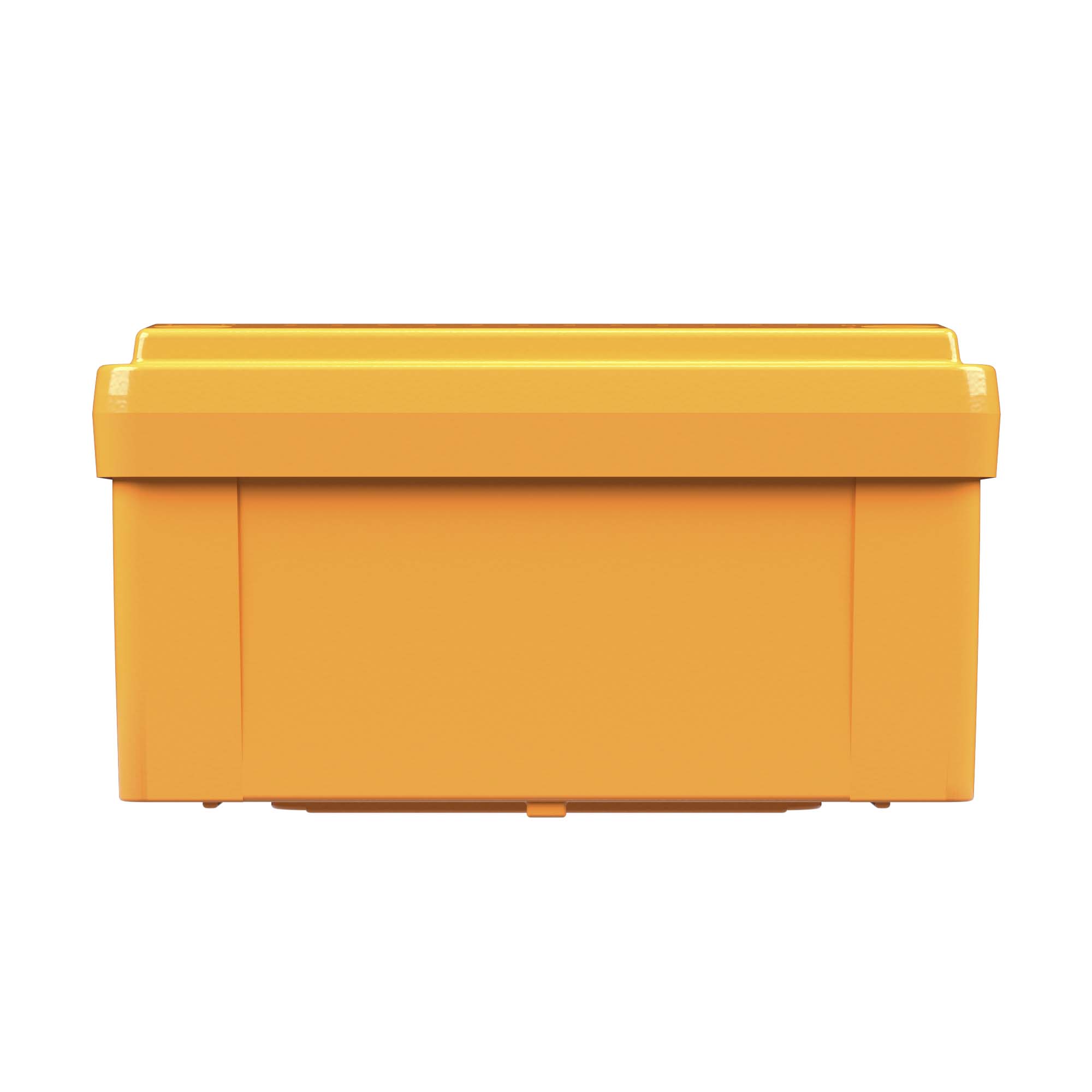

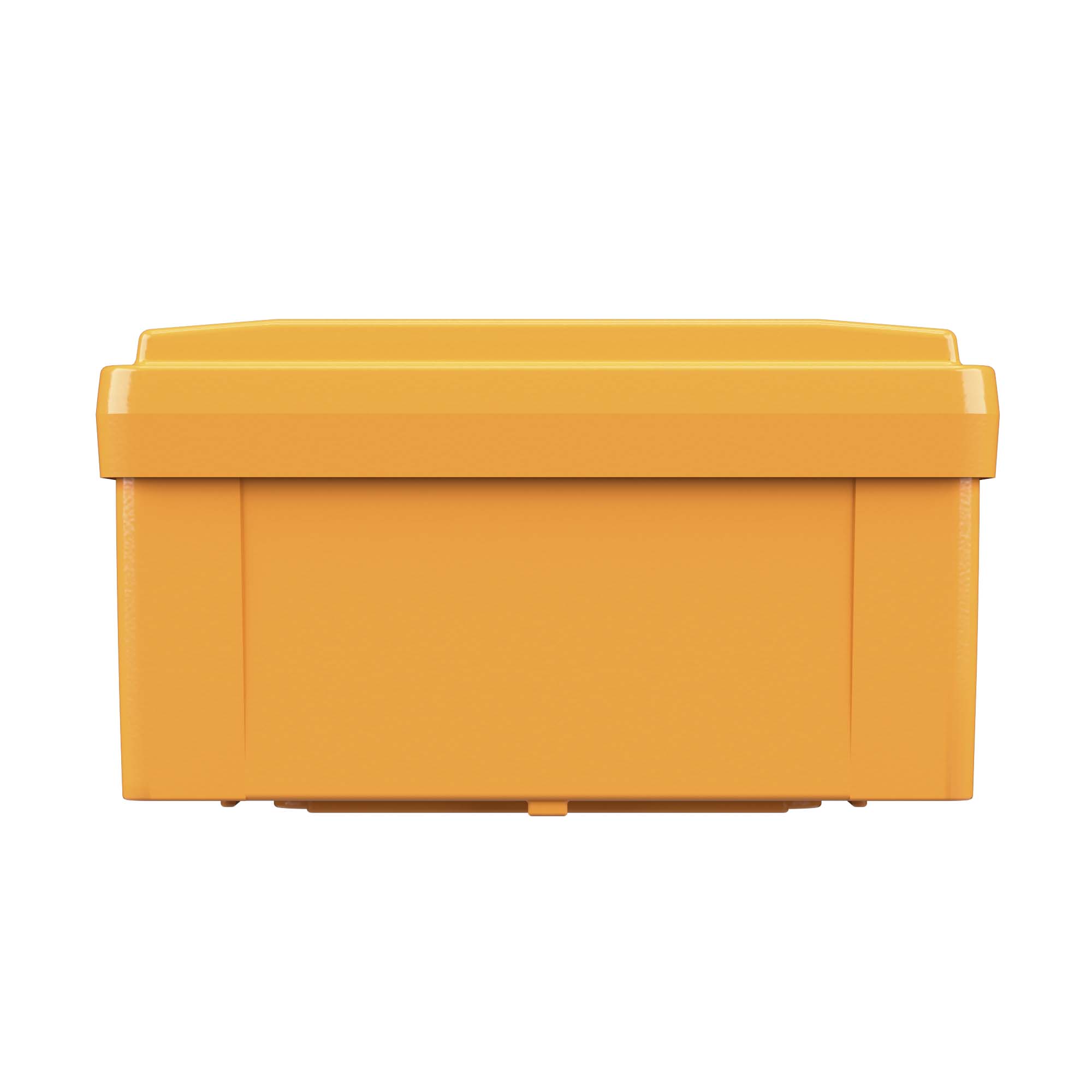

Коробка пластиковая FS с гладкими стенками и клеммниками, IP56, 100х100х50 мм, 5р, 450V, 20A, 10 мм2
Код:
FSB10510
Коробка пластиковая FS с гладкими стенками и клеммниками, IP56, 100х100х50 мм, 5р, 450V, 20A, 10 мм2
Код:
FSB10510
| Вес, кг: | 0,400 |
| Объем, м3: |
0,00079
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов.
Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие метизы (монтажная пластина, анкера, винты, шайбы, гайки).
Подробнее
| Способ монтажа | Универсальный (-ая) |
| Цвет | Оранжевый |

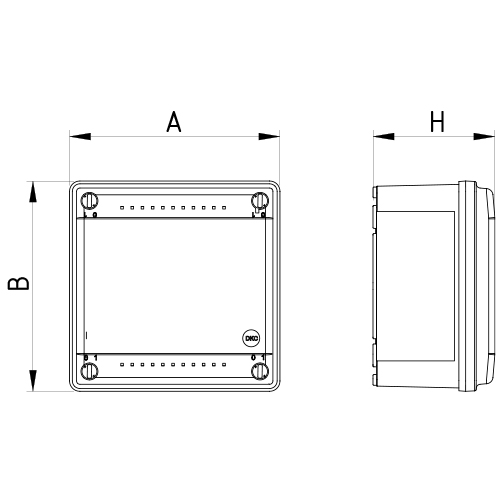

| Ширина, мм | 100 |
| Глубина, мм | 50 |
| Защитное покрытие поверхности | Необработанная |
| Номин. напряжение изоляции Ui, В | 450 |
| Длина, мм | 100 |
| Пломбируемый (-ая) | Да |
| Материал | Пластик |
| Взрывобезопасное исполнение | Нет |
| Крепление крышки | Винтовое |
| Макс. поперечное сечение проводника, мм² | 10 |
| С экранированием | Нет |
| Устойчивый к атмосферным воздействиям | Да |
| Степень защиты (IP) | IP56 |
| Ввод с тыльной стороны | Да |
| Для взрывоопасной зоны по газу (Ex) | Нет (без) |
| Подходит для сборок (наборный) | Да |
| Для взрывоопасной зоны по пыли (Ex) | Нет (без) |
| Форма | Прямоугольн. |
| Тип ввода в корпус | Резьбовой (-ая) |
| Оснащение/комплектация | Монтажная пластина/плата |
| Количество вводов | 8 |
| Сохранение работоспособности (целостность цепи) | Нет (без) |
| Рабочая температура, °C | -25...60 |
| Материал | Термопласт |
| Количество полюсов | 5p |
| Сечение провода | 0,5–10,0 кв. мм |
| Наличие кабельных вводов | Нет |
| Диаметр вводов | 25 мм |
| Количество вводов | 6 шт |
| Ток | 20А |
| Температура эксплуатации | От -25 до +60 |
| Степень защиты | IP56 |
| Время сохранения работоспособности | 45 мин |
Аксессуары
Сопутствующие товары
Таблица подбора
| Код с гладкими стенками | Код с кабельными вводами | Материал | Время работоспособности не менее, мин | Количество полюсов, шт. | Cечение провода, мм² | Ток, А | Условный размер, мм | Вводов, шт. | Ø, мм |
|---|---|---|---|---|---|---|---|---|---|
|
Термопласт
|
45
|
4
|
0,5–4,0
|
6
|
100×100×50
|
6
|
25
|
||
|
Сталь
|
90
|
4
|
0,5–10,0
|
32
|
150×110×70
|
10
|
25
|
||
|
Сталь
|
45
|
4
|
0,5–4,0
|
6
|
150×150×80
|
6
|
32
|
||
|
Сталь
|
90
|
4
|
0,5–10,0
|
32
|
150×150×80
|
6
|
32
|
||
|
Термопласт
|
45
|
5
|
0,5–6,0
|
10
|
100×100×50
|
6
|
25
|
||
|
Термопласт
|
45
|
5
|
0,5–10,0
|
20
|
100×100×50
|
6
|
25
|
||
|
Термопласт
|
45
|
5
|
0,5–16,0
|
30
|
150×110×70
|
10
|
25
|
||
|
Сталь
|
45
|
5
|
0,5–6,0
|
10
|
150×150×80
|
6
|
32
|
||
|
Сталь
|
45
|
5
|
0,5–10,0
|
20
|
150×150×80
|
6
|
32
|
||
|
Сталь
|
45
|
5
|
0,5–16,0
|
30
|
150×150×80
|
6
|
32
|
||
|
Термопласт
|
45
|
6
|
0,5–4,0
|
6
|
100×100×50
|
6
|
25
|
||
|
Термопласт
|
90
|
6
|
0,5–10,0
|
32
|
240×190×90
|
10
|
32
|
||
|
Сталь
|
45
|
6
|
0,5–4,0
|
6
|
150×150×80
|
6
|
32
|
||
|
Сталь
|
90
|
6
|
0,5–10,0
|
32
|
150×150×80
|
6
|
32
|
||
|
–
|
Термопласт
|
45
|
8
|
0,5–4,0
|
6
|
150×110×70
|
10
|
25
|
|
|
-
|
Термопласт
|
90
|
8
|
0,5–10,0
|
32
|
240×190×90
|
10
|
32
|
|
|
-
|
Термопласт
|
45
|
12
|
0,5–4,0
|
6
|
150×110×70
|
10
|
25
|
|
|
-
|
Термопласт
|
90
|
12
|
0,5–10,0
|
32
|
240×190×90
|
10
|
32
|
|
|
-
|
Термопласт
|
45
|
20
|
0,5–4,0
|
6
|
240×190×90
|
10
|
32
|
|
|
-
|
Термопласт
|
45
|
40
|
0,5–4,0
|
6
|
240×190×90
|
10
|
32
|
