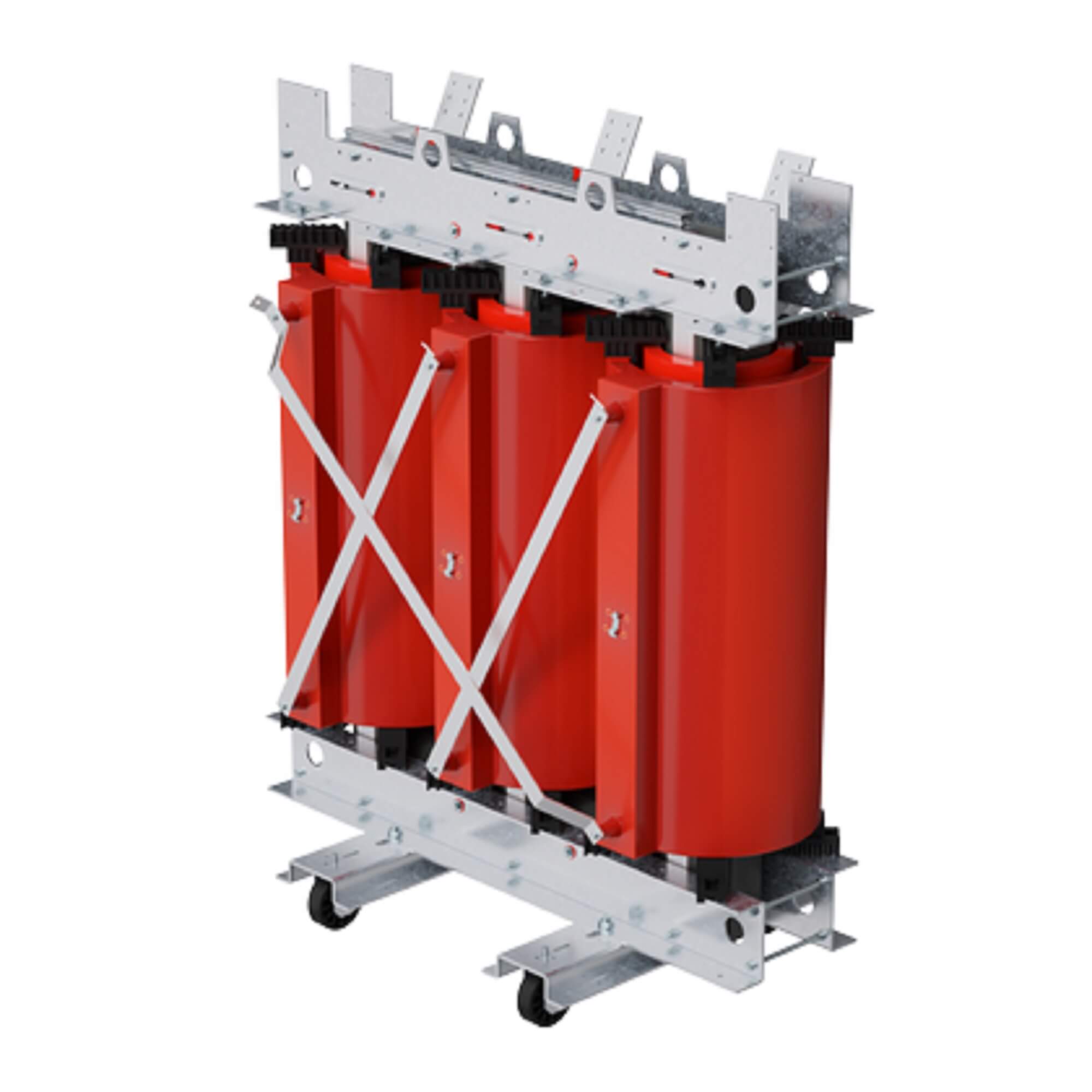

Трансформатор с литой изоляцией 100 кВА 6/0,4 кВ D/Yn–11 IP00

Код: TDA01BDYN1AA000
Трансформатор с литой изоляцией 100 кВА 6/0,4 кВ D/Yn–11 IP00
Сухие трансформаторы с литой изоляцией ДКС обладают компактными габаритами и легкостью, их легко обслуживать. Такие устройства имеют класс Д по взрыво- и пожарной опасности по СП 12.13130.2009, а значит, их можно устанавливать в помещениях без дополнительных мер безопасности. Магнитопровод трансформатора изготовлен по технологии "Step-lap", применение которой позволяет снизить уровень шума при работе. Особенности конструкции магнитопровода позволяют исключить перегревы и гарантируют равномерное распределение магнитного поля.
Сухие трансформаторы ДКС могут применяться в металлургической и химической промышленности, в распределительных сетях, на ж/д транспорте, нефтяных платформах и т.д. Мощность трансформатора 100 кВА.
Подробнее
Степень защиты (IP) IP00
Номинальная мощность, ВА 100
Ширина, мм 1000
Высота, мм 1200
Глубина, мм 750
Схема подключения Треугольник-звезда
Исполнение как энергосберегающий трансформатор Нет
Тип изоляц. материала согл. IEC 85 F
Первичное напряжение, кВ 6
Вторичное напряжение, кВ 0.4
Напряжение КЗ 0.04
Потери холостого хода 430 Вт
Потери КЗ при 120ºС 1850 Вт
Уровень звукового давления 48 Дб
