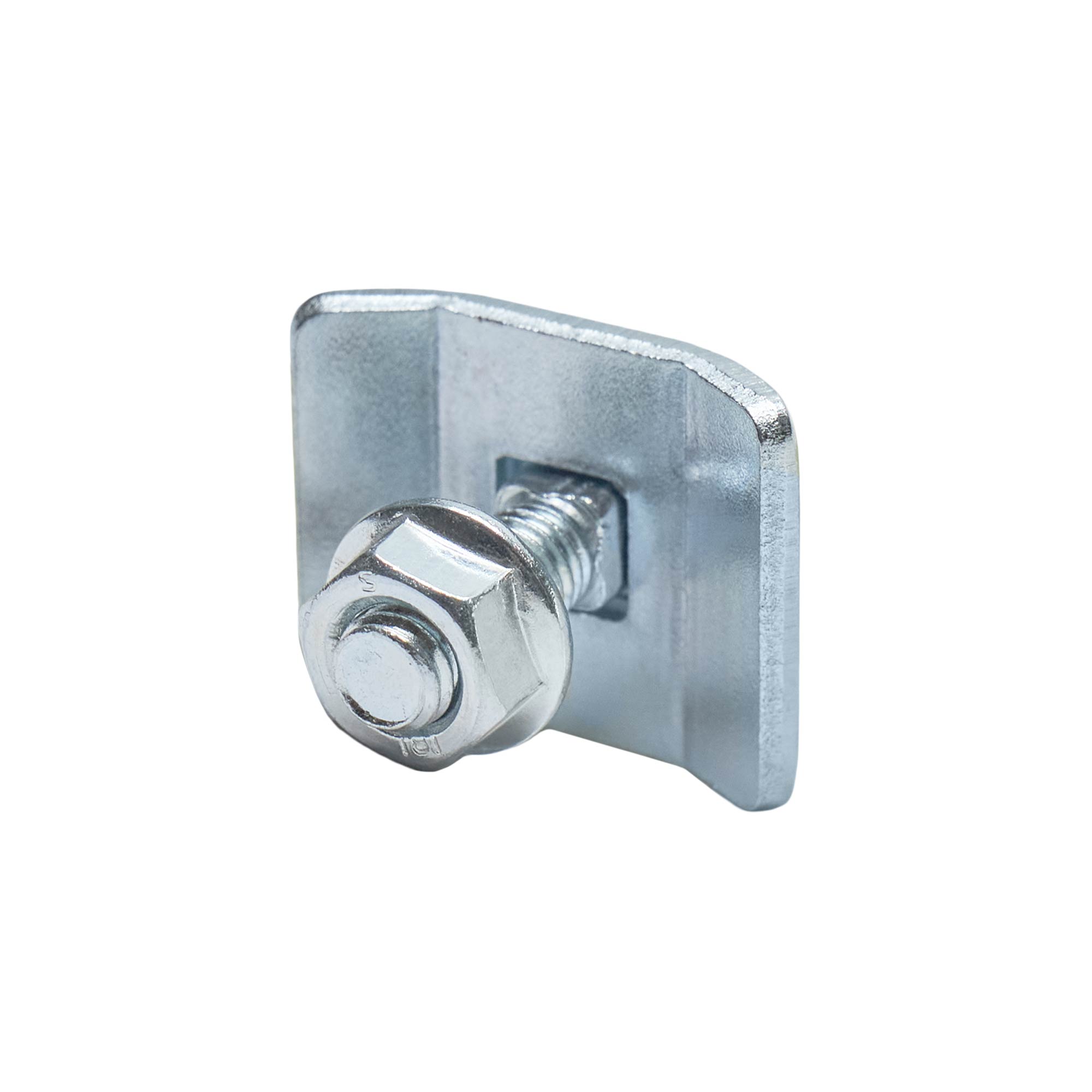

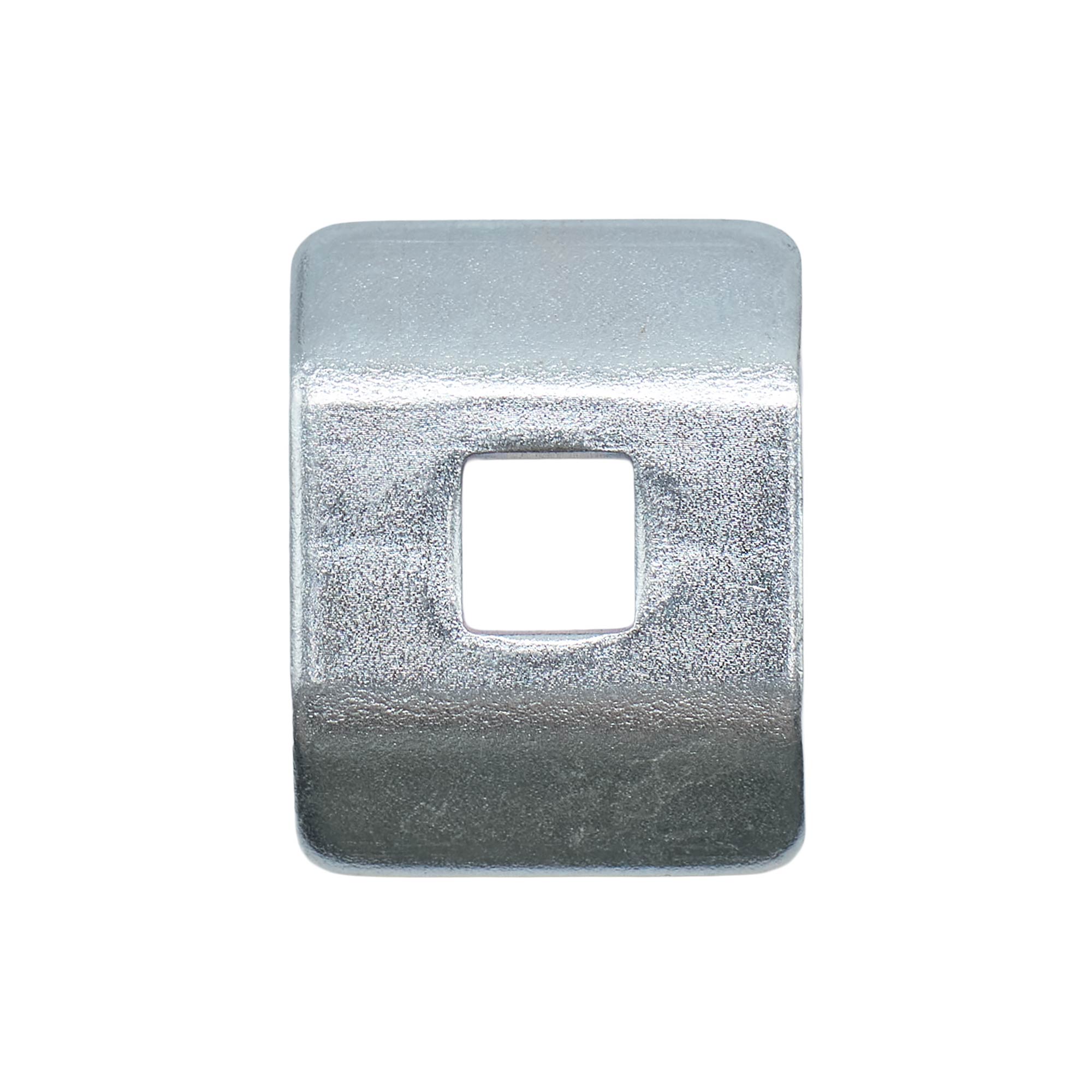

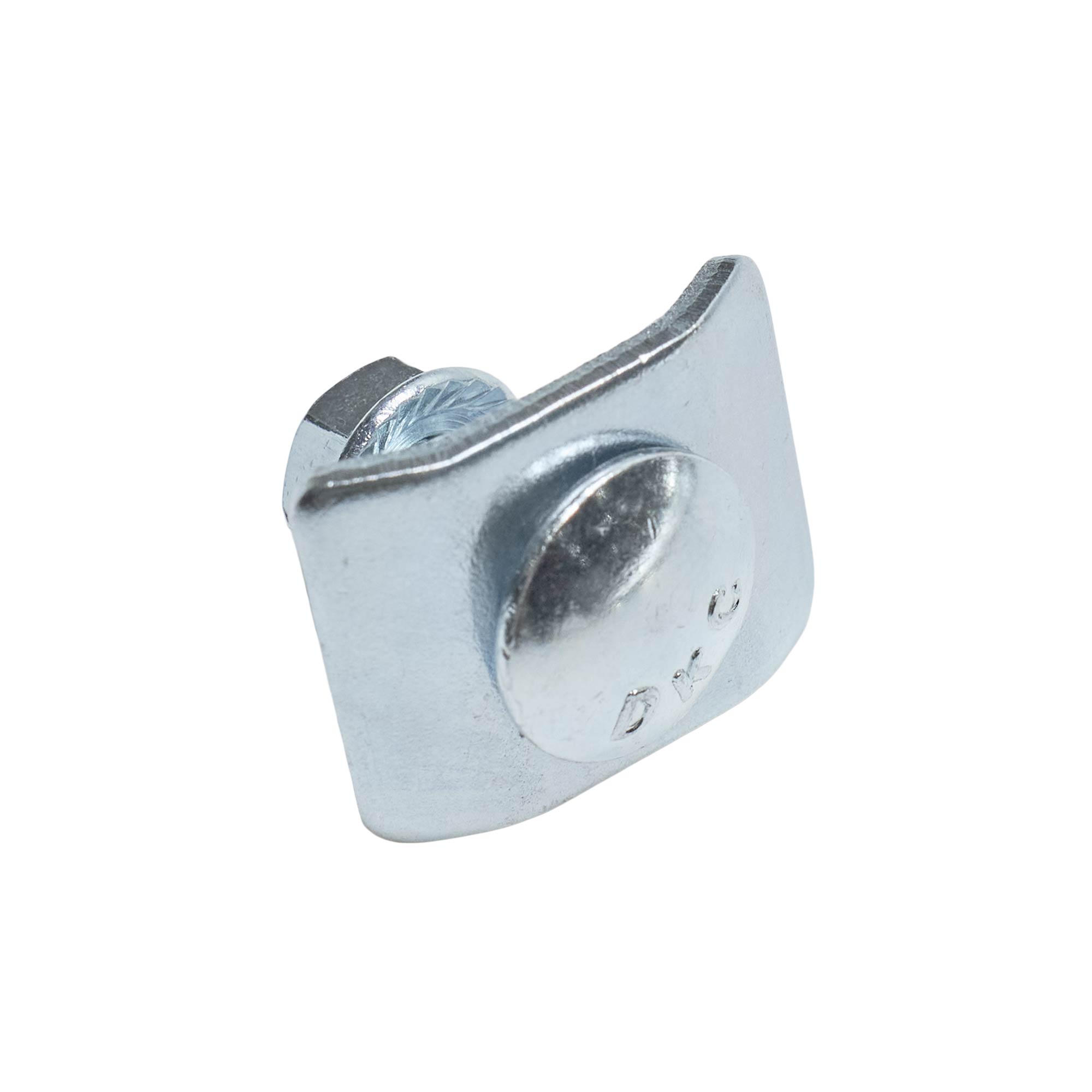

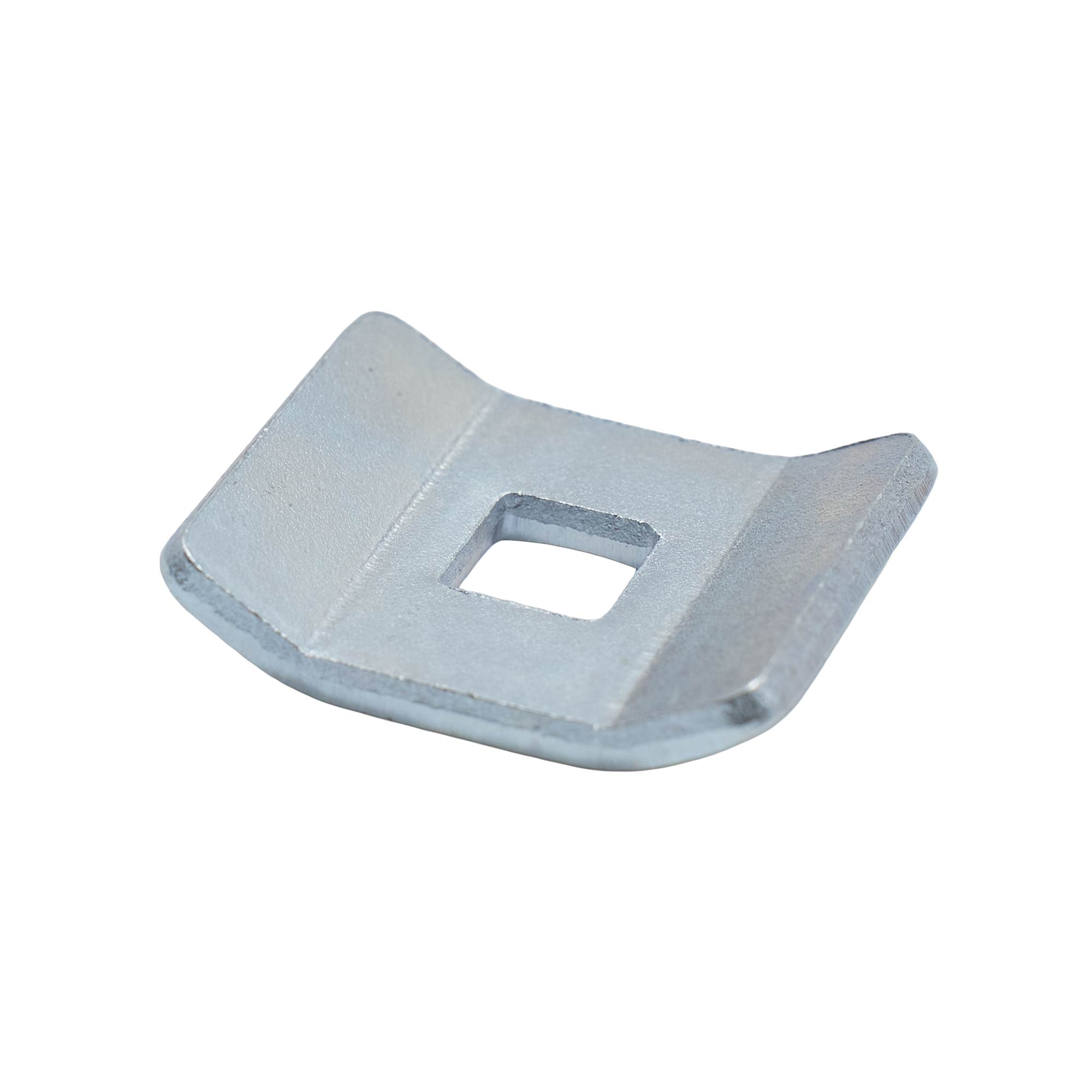

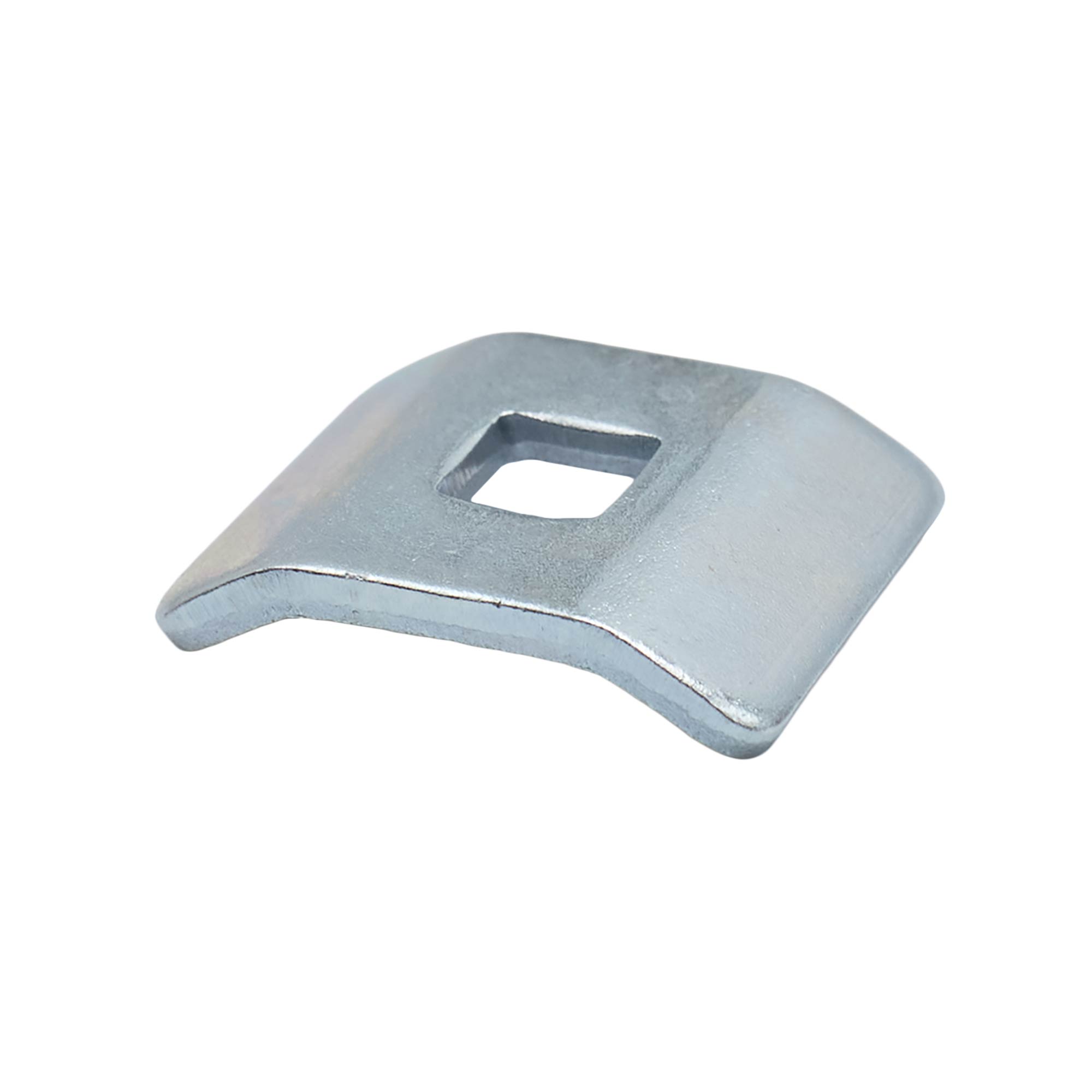

Шайба для соединения проволочного лотка (в соединении с винтом M6x20)
Код: CM170600
Тип упаковки:
Кол-во в упаковке: 50
Ед. изм: шт
| Вес, кг: | 0,010 |
| Объем, м3: |
0,000005
?
|
Выберите файл для скачивания
- Страница из каталога_1
- Страница из каталога_2
- Страница из каталога_3
- Страница из каталога_4
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога_1
- Страница из каталога_2
- Страница из каталога_3
- Страница из каталога_4
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

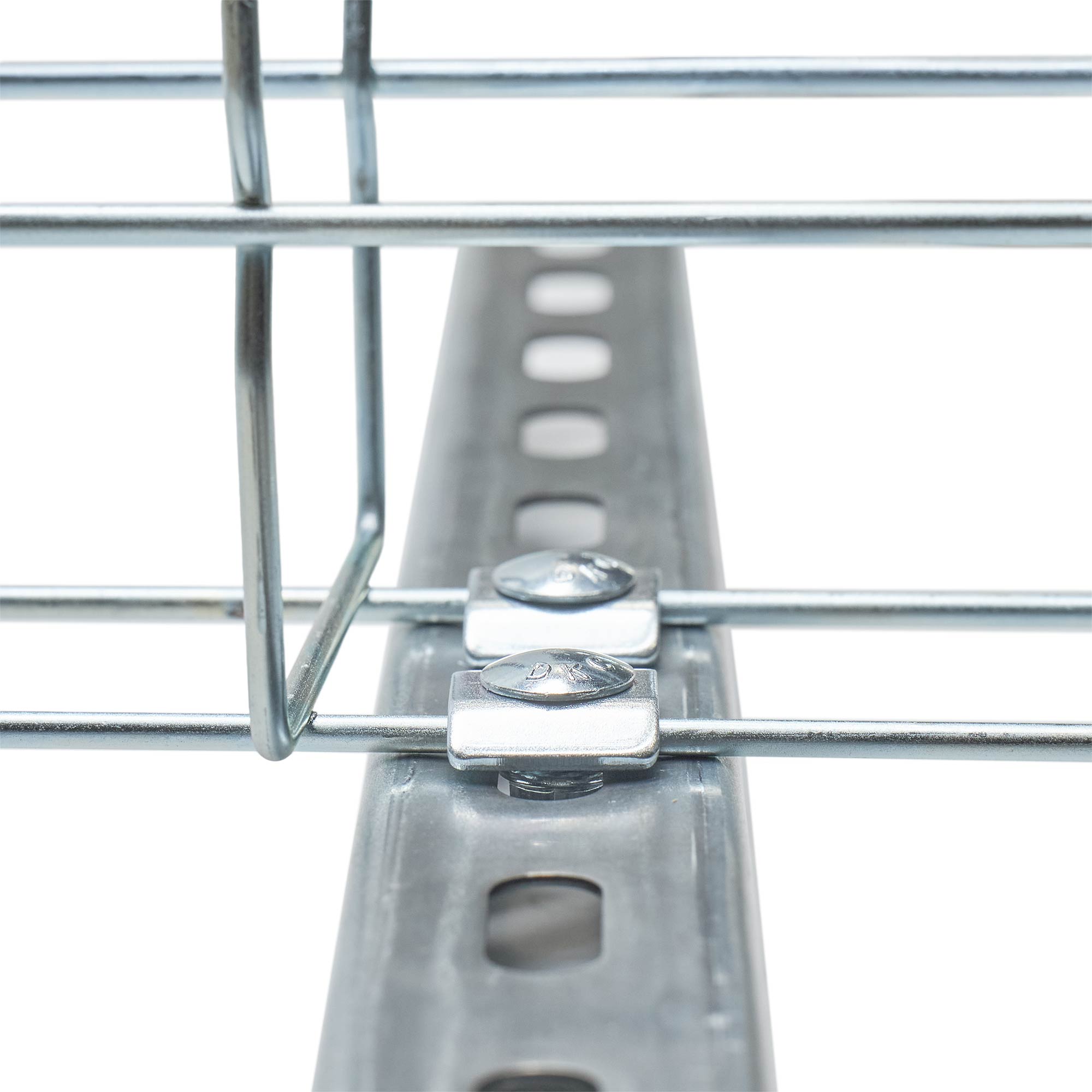

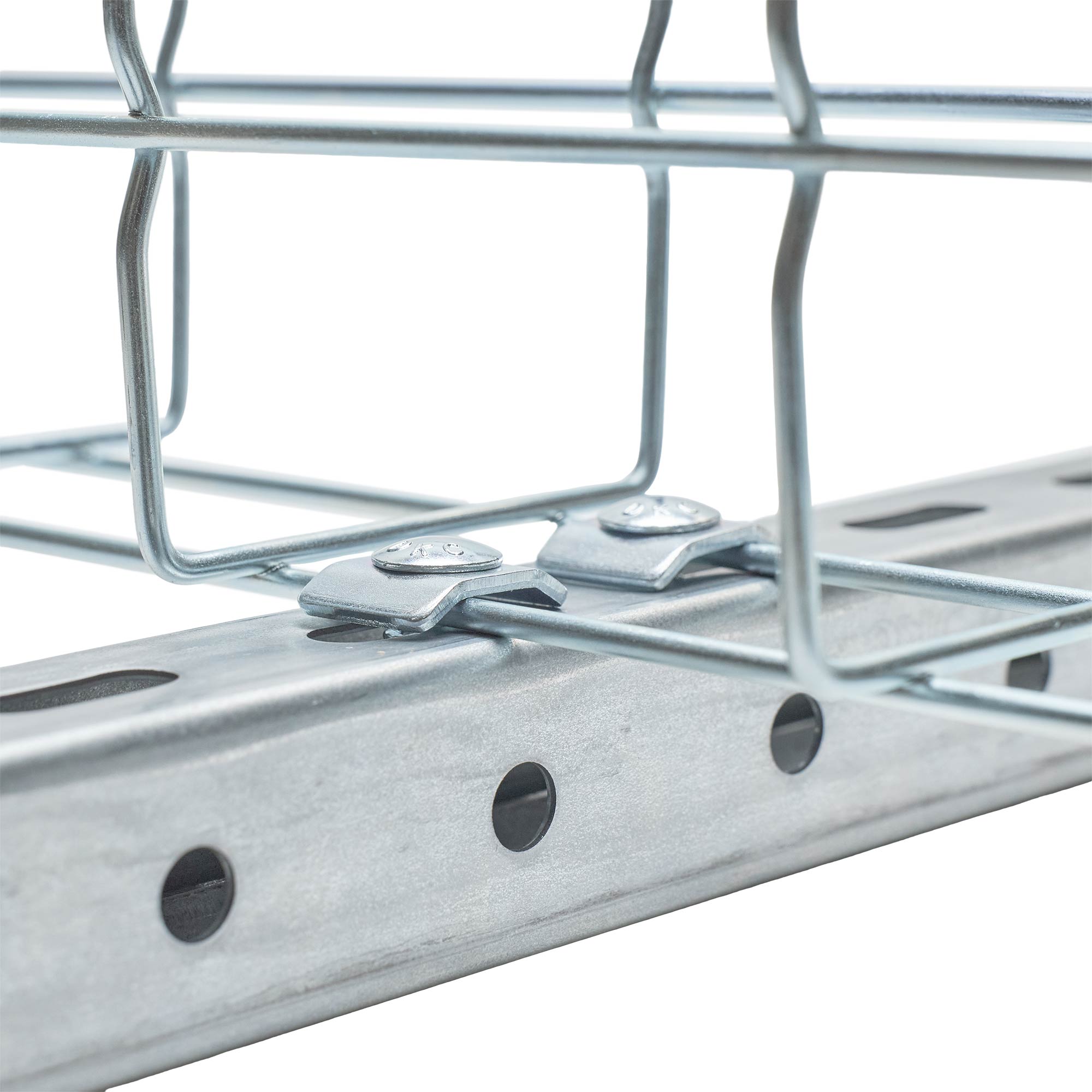

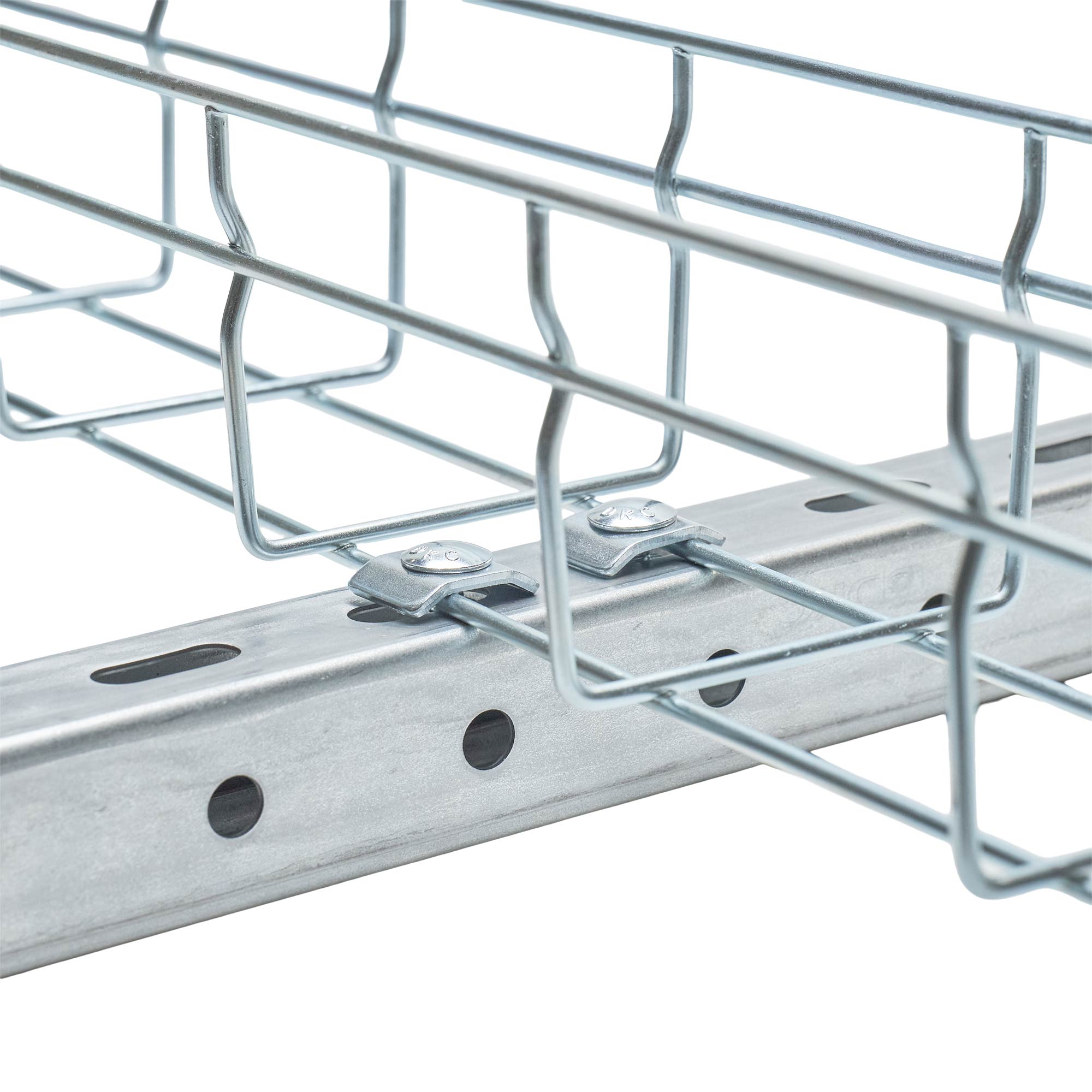

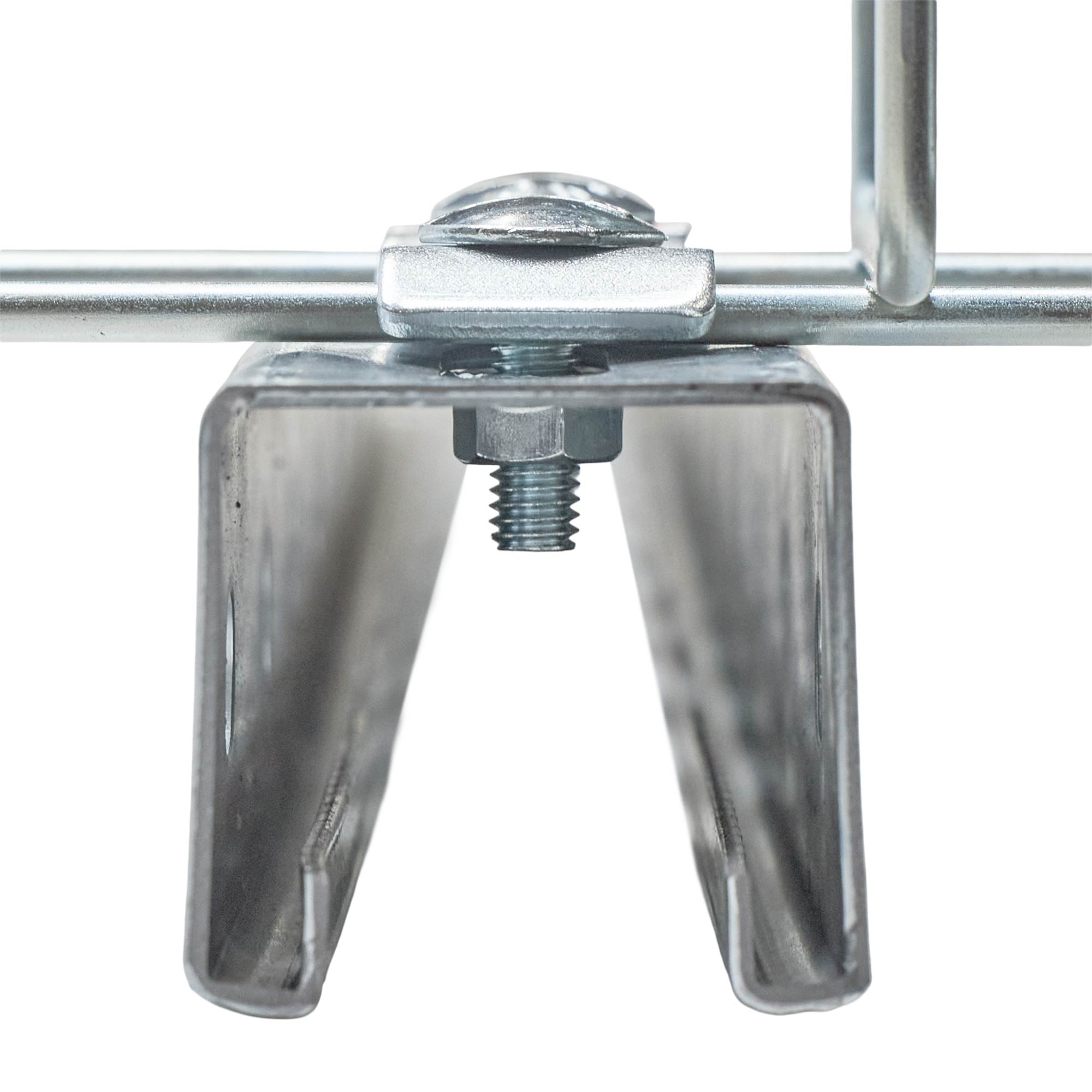

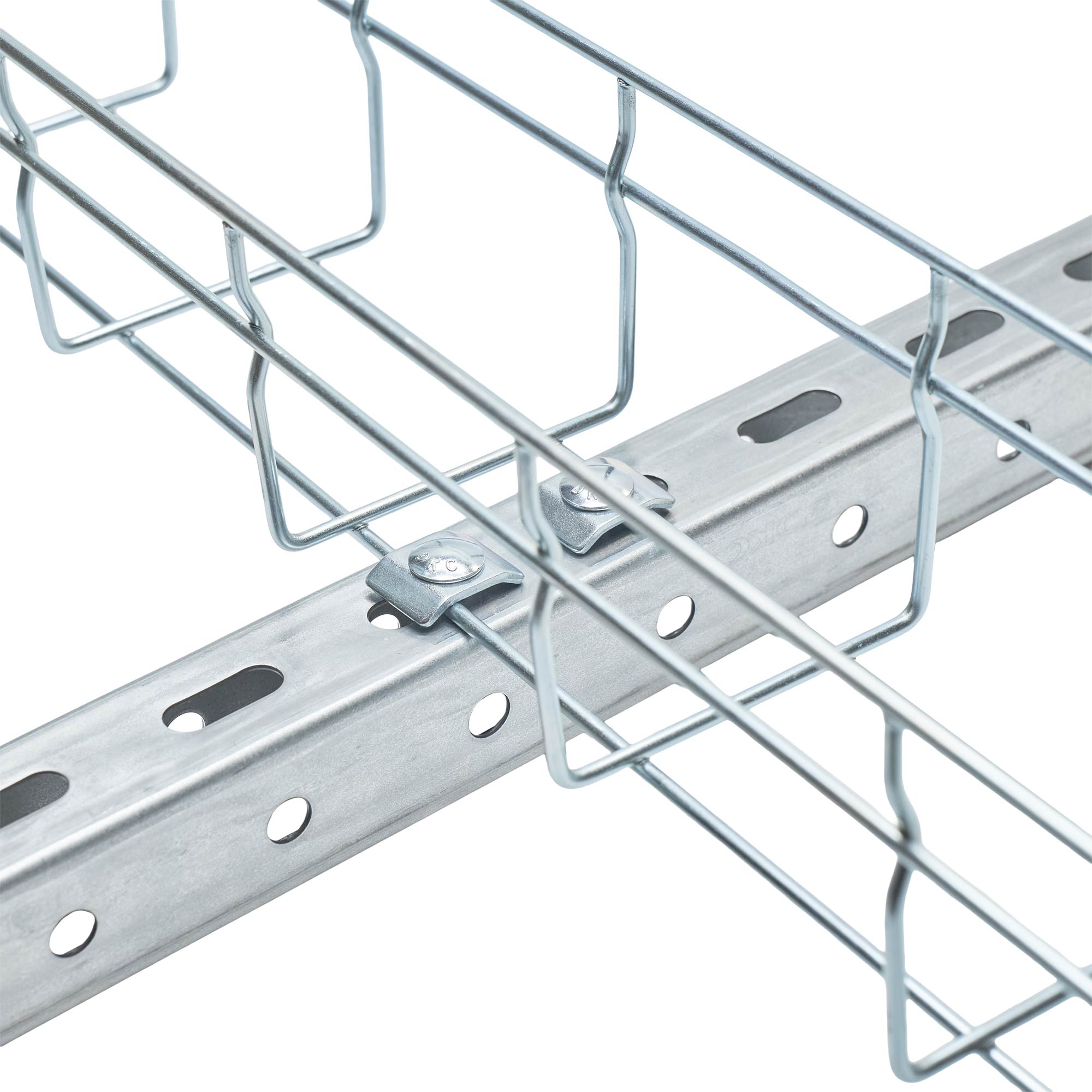

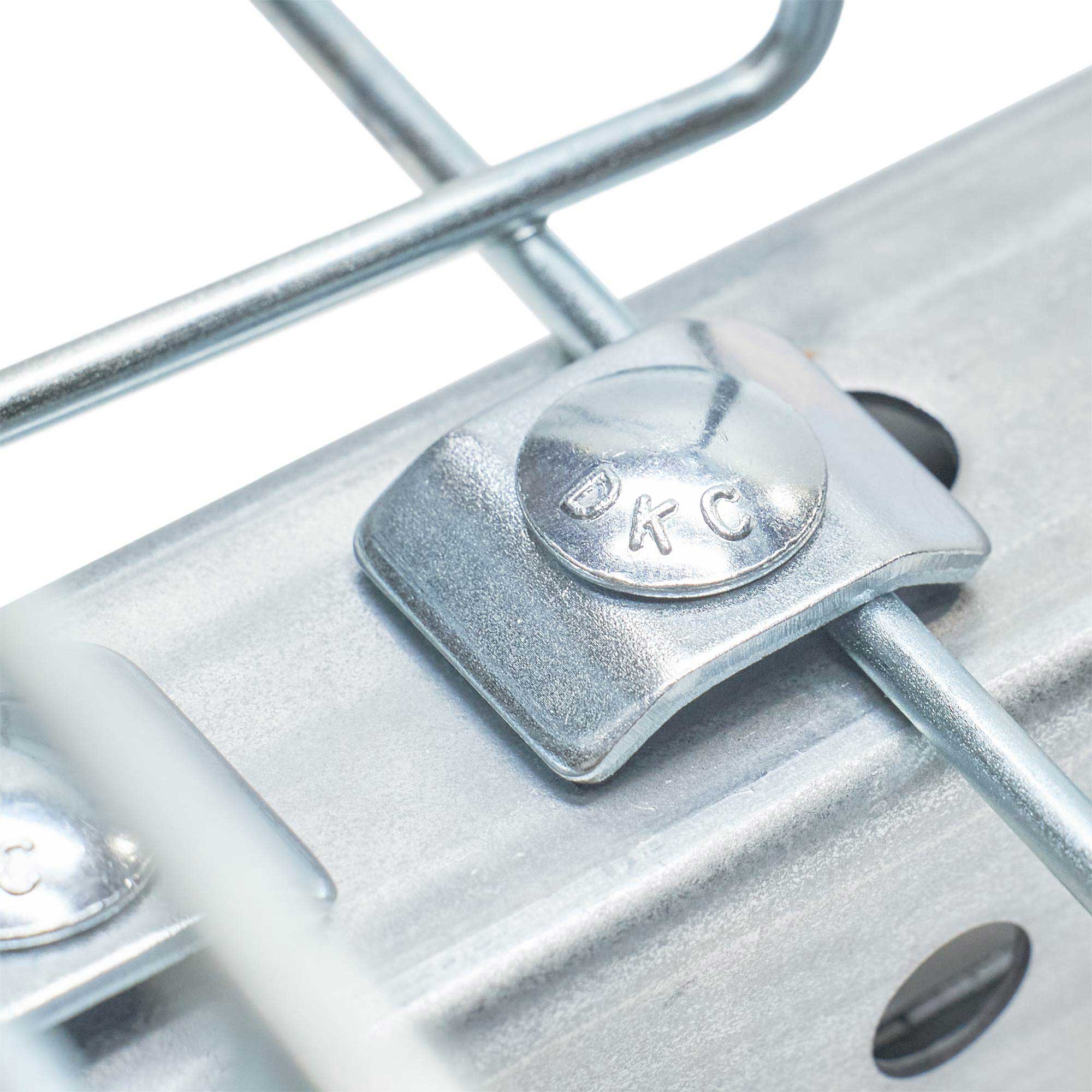

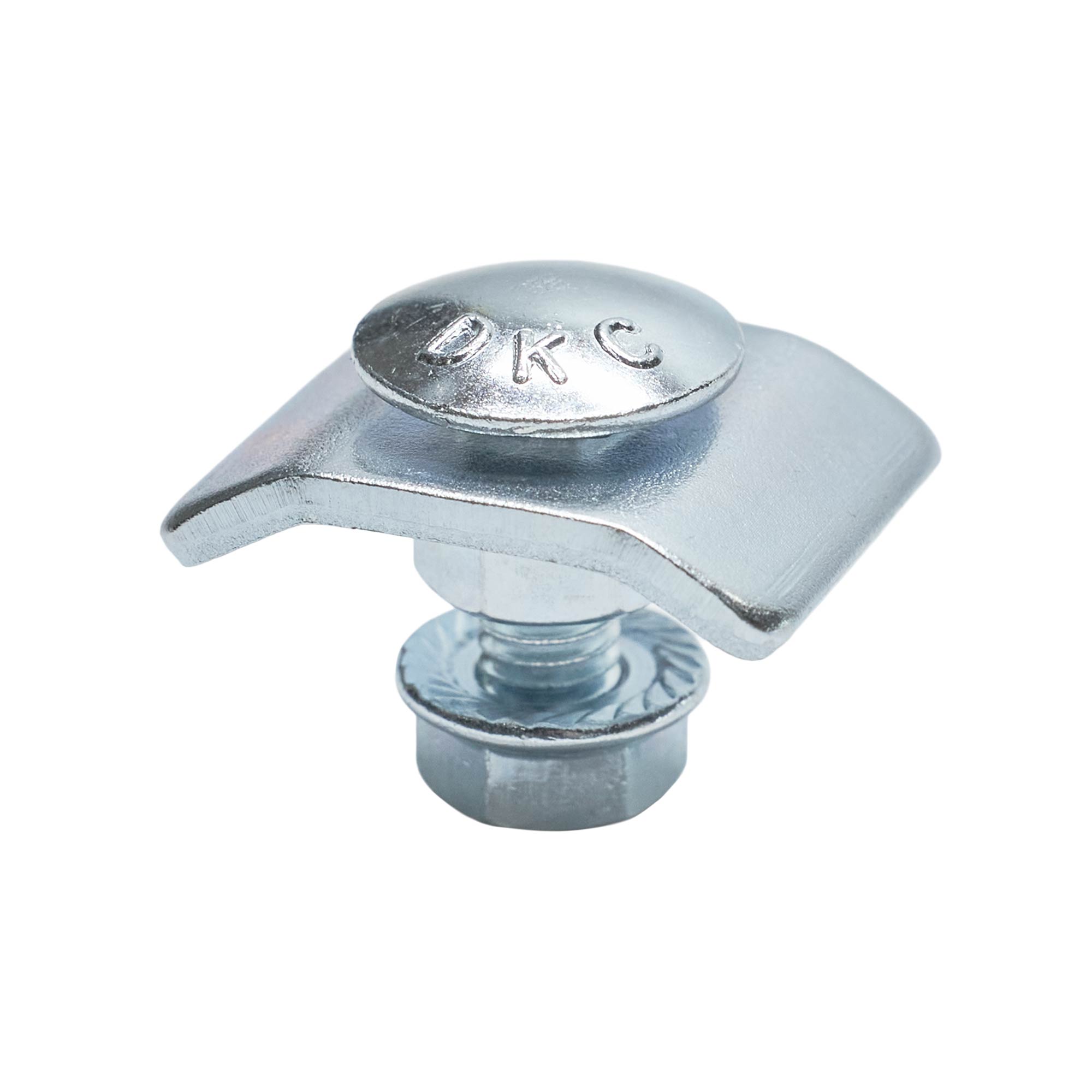

Шайба используется для соединения проволочных лотков между собой, изготовления системных аксессуаров проволочного лотка, крепления проволочного лотка к монтажным аксессуарам. Устанавливается в соединении с винтом М6х20. Применяется в составе крепежных комплектов №1 и №4. Поставка осуществляется в упаковке из 50 штук.
Подробнее
| Наруж. диаметр, мм | 24.25 |
| Внутр. диаметр, мм | 7 |
| Толщина, мм | 5.7 |
| Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
| Вид/марка материала | С45 |
| Фаска | Нет |
| Материал | Сталь |
| Подходит для болтов с метрическим размером (М.) | 6 |
| Закаленный (-ая) | Нет |
| Тип продукции | Крепеж |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Intergraph | AVEVA |
|---|---|---|---|---|---|---|
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
