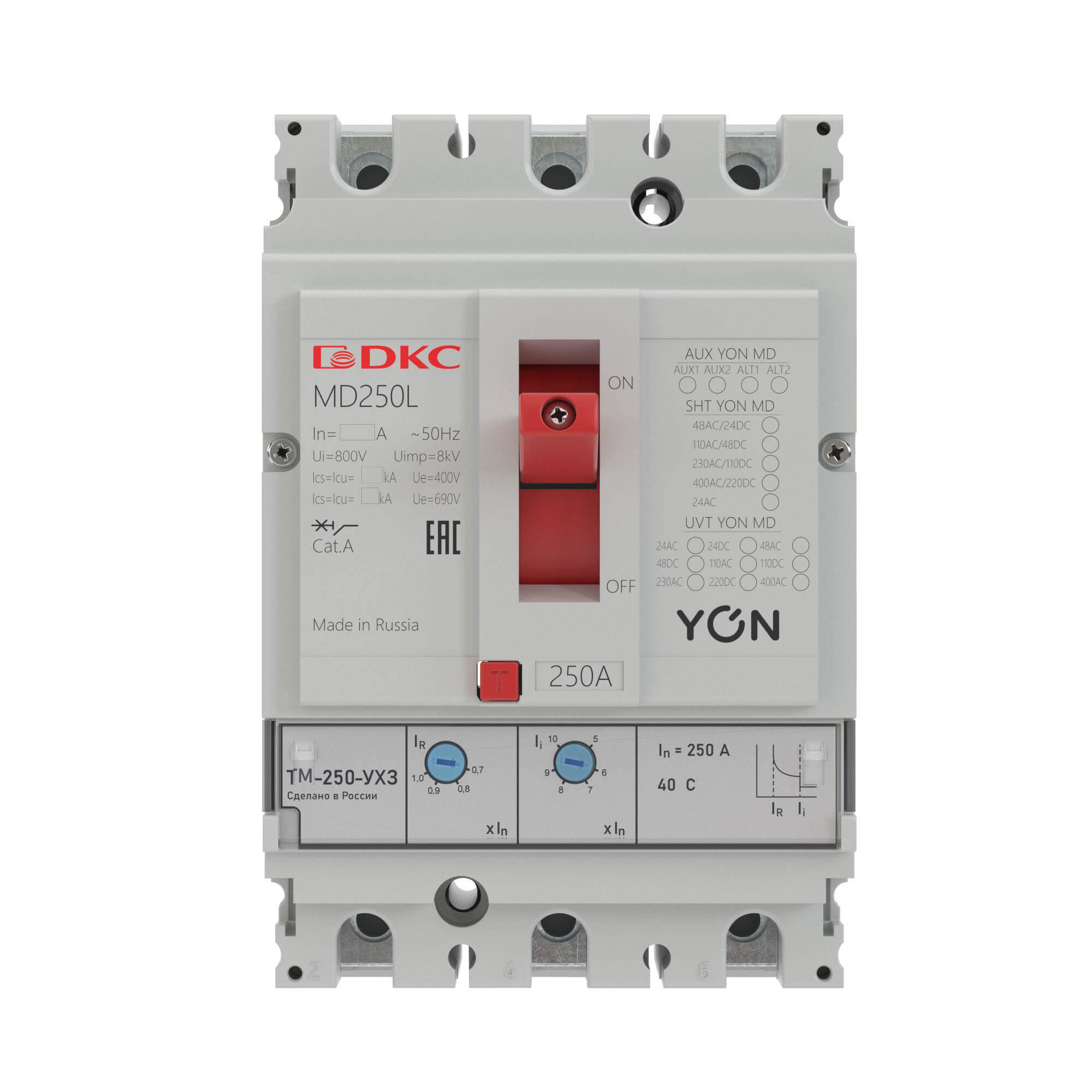

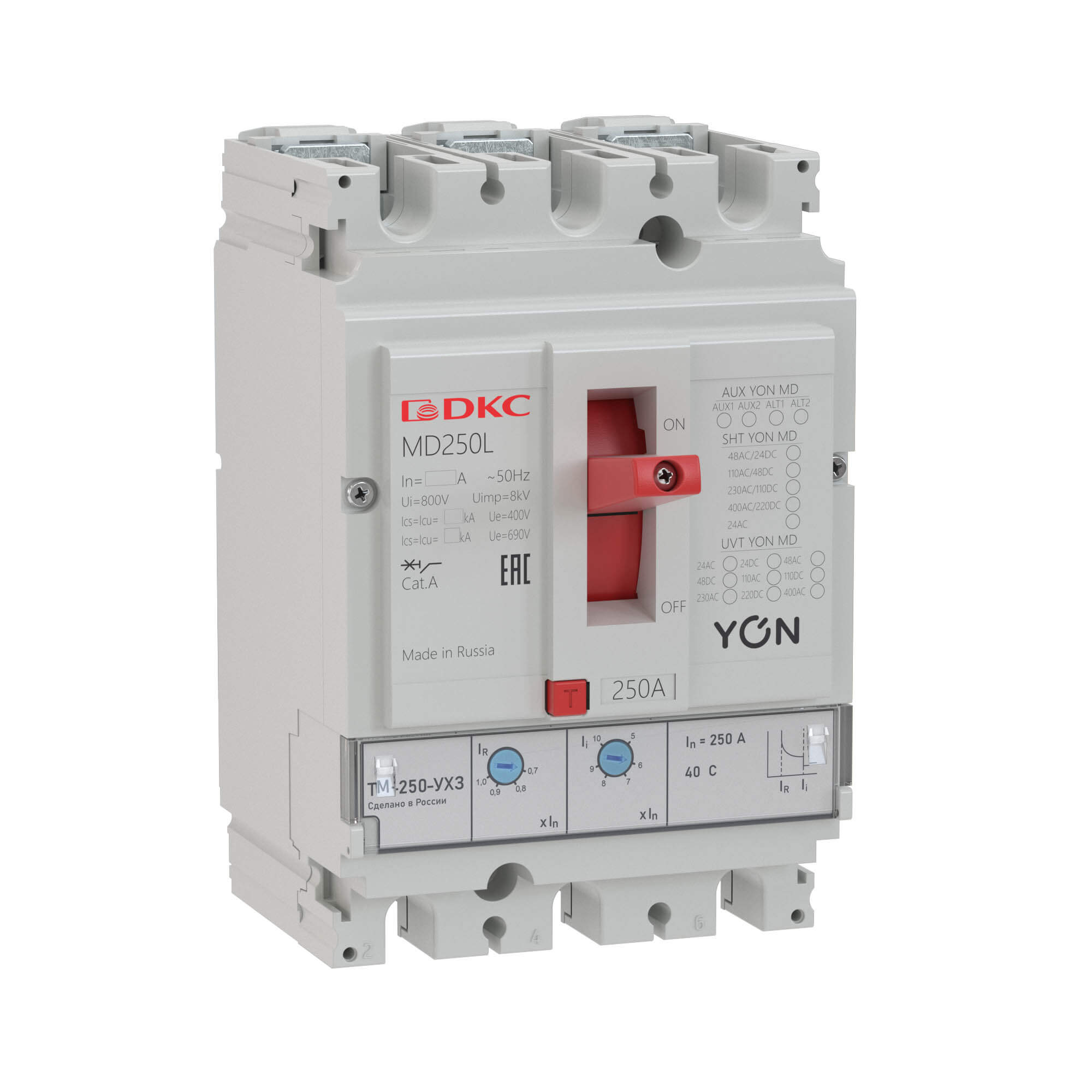

Авт. выкл. YON MD250F-TM250 3P 250А 50kA Ir 0.7…1xIn Ii 5…10xIn

Код: MD250F-TM250
Автоматические выключатели MD до 1600А Авт. выкл. YON MD250F-TM250 3P 250А 50kA Ir 0.7…1xIn Ii 5…10xIn DKC|ДКС
Автоматические выключатели MD до 1600А Авт. выкл. YON MD250F-TM250 3P 250А 50kA Ir 0.7…1xIn Ii 5…10xIn DKC|ДКС
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Вес, кг: 1,950
Объем, м3: 0,00299
?
Номин. продолжительный ток Iu, А 250
Количество полюсов 3
Диапазон установки расцепителя перегрузки, А 175…250
Степень защиты (IP) IP20
Тип подключения силовой электрич. цепи Винтовое соединение
Номин. отключающая способность Icu при 400 В, 50 Гц, кА 50
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А 5…10
Подходит для монтажа на DIN-рейку (с ?-профилем) Нет
Моторный привод опционально Да
С расцепителем минимального напряжения Нет
Конструкция прибора Встраив. устройство фиксированной установки
Тип элемента управления Рычажковый
Чертежи
Серия Название DWG STEP IFC Eplan
Выключатели в литом корпусе MCCB
Автоматические выключатели в литом корпусе E100, E250, MD250, MD630, MD800, MD1600
ZIP
4.37 МБ
ZIP
25.73 МБ
ZIP
7.57 МБ
Выключатели в литом корпусе MCCB
Автоматические выключатели YON
ZIP
267.18 МБ
Сертификаты
Название Документ
«RAM power» Протокол испытаний на соответствие ТР ТС 004/2011 никзковольтных комплексных устройств “RAM power” для систем распределения и управления электроэнергией на номинальный ток 100 – 1600А
PDF
496.31 kB
«YON» Отказное письмо Аксессуары
PDF
616.77 kB
«YON» ДС ТР ЕАЭС Выключатели MD (250,630) в литом корпусе
PDF
473.15 kB
«YON» ДС ТР ЕАЭС Выключатели автоматические MD (40,100,160, 250,400,630,800,1000,1250,1600) в литом корпусе
PDF
488.86 kB
«YON» ДС ТР ТС Комплект вспомогательных контактов серии MD
PDF
436.24 kB
«YON» ДС ТР ТС Модули свободных и сигнальных контактов серии MD
PDF
647.04 kB
«YON» ДС ТР ТС Привод двигательный серии MD
PDF
438.19 kB
«YON» СС ТР ТС Выключатели автоматические в литом корпусе серии MD с микропроцессорным расцепителем
PDF
687.85 kB
«YON» СС ТР ТС Выключатели автоматические в литом корпусе серии MD с термомагнитным расцепителем
PDF
661.41 kB
«YON» СС ТР ТС Выключатели автоматические в литом корпусе серии MDE, типы MDE100 и MDE250
PDF
681.85 kB
«YON» СС ТР ТС Контакты вспомогательные серии MDE
PDF
637.14 kB
«YON» СС ТР ТС Расцепители MD
PDF
630.14 kB
«YON» СС ТР ТС Расцепитель независимый серии MDE
PDF
603.64 kB
«YON» СС ТР ТС Соединители промышленного назначения тип RCT
PDF
629.75 kB
Посмотреть все
Конфигураторы
Автоматические выключатели YON

Открыть в формате XLSM

Каталоги
Автоматические выключатели
Автоматические выключатели
Скачать
Решение для строительства гостинично-курортных комплексов
Решение для строительства гостинично-курортных комплексов
Скачать
Решение для образовательных учреждений
Решение для образовательных учреждений
Скачать
Листовка - Автоматические выключатели "YON"
Листовка - Автоматические выключатели "YON"
Скачать
МЕГА каталог Вся продукция ДКС
МЕГА каталог Вся продукция ДКС
Скачать
Документация
Название Документ
Таблицы селективности YON
XLSX
284.73 kB
Инструкция по монтажу выключателя YON MD 250
PDF
730.60 kB
Руководство по эксплуатации YON MD 250
PDF
842.48 kB
Инструкция по входному контролю выключателей серии YON MD
PDF
1.87 MB
