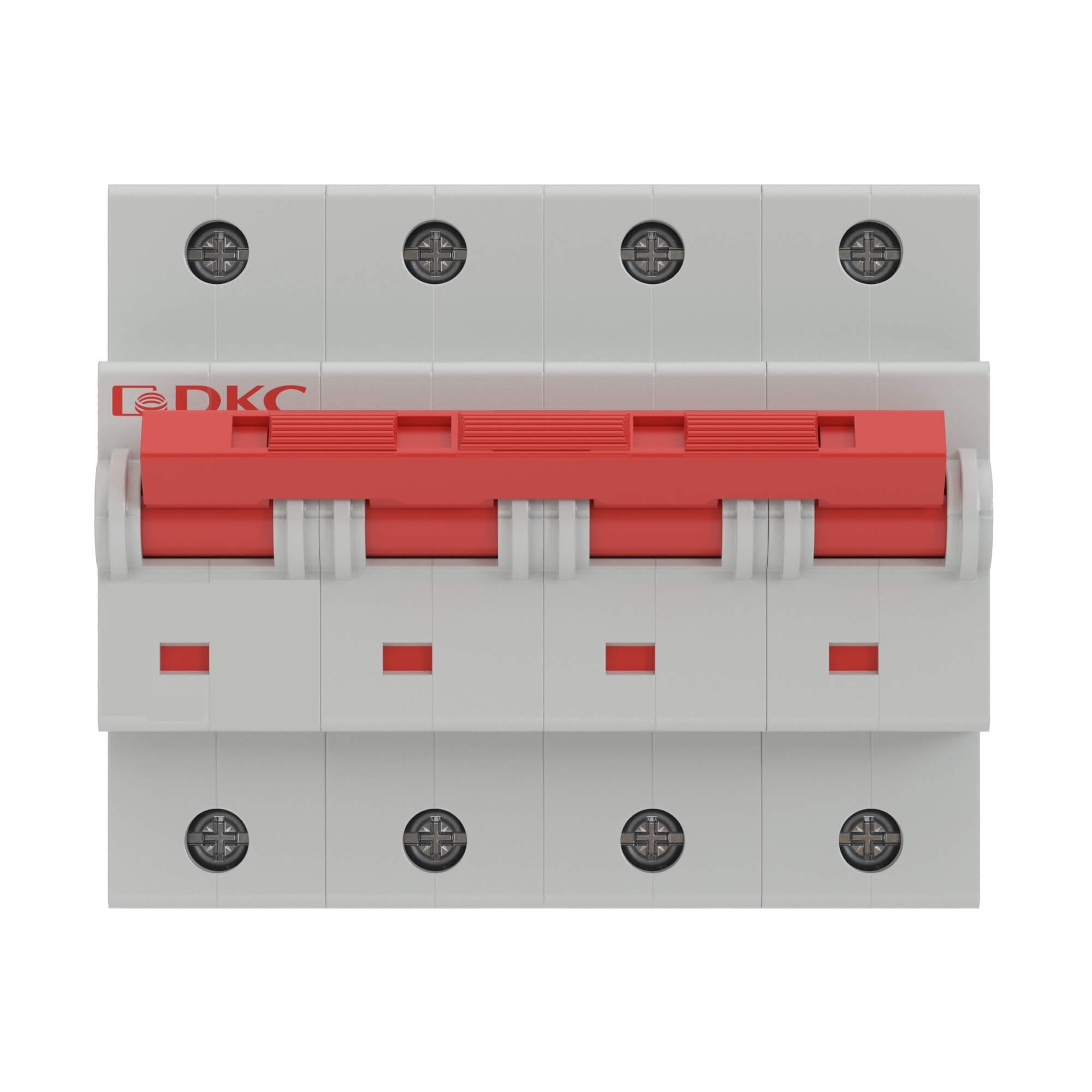

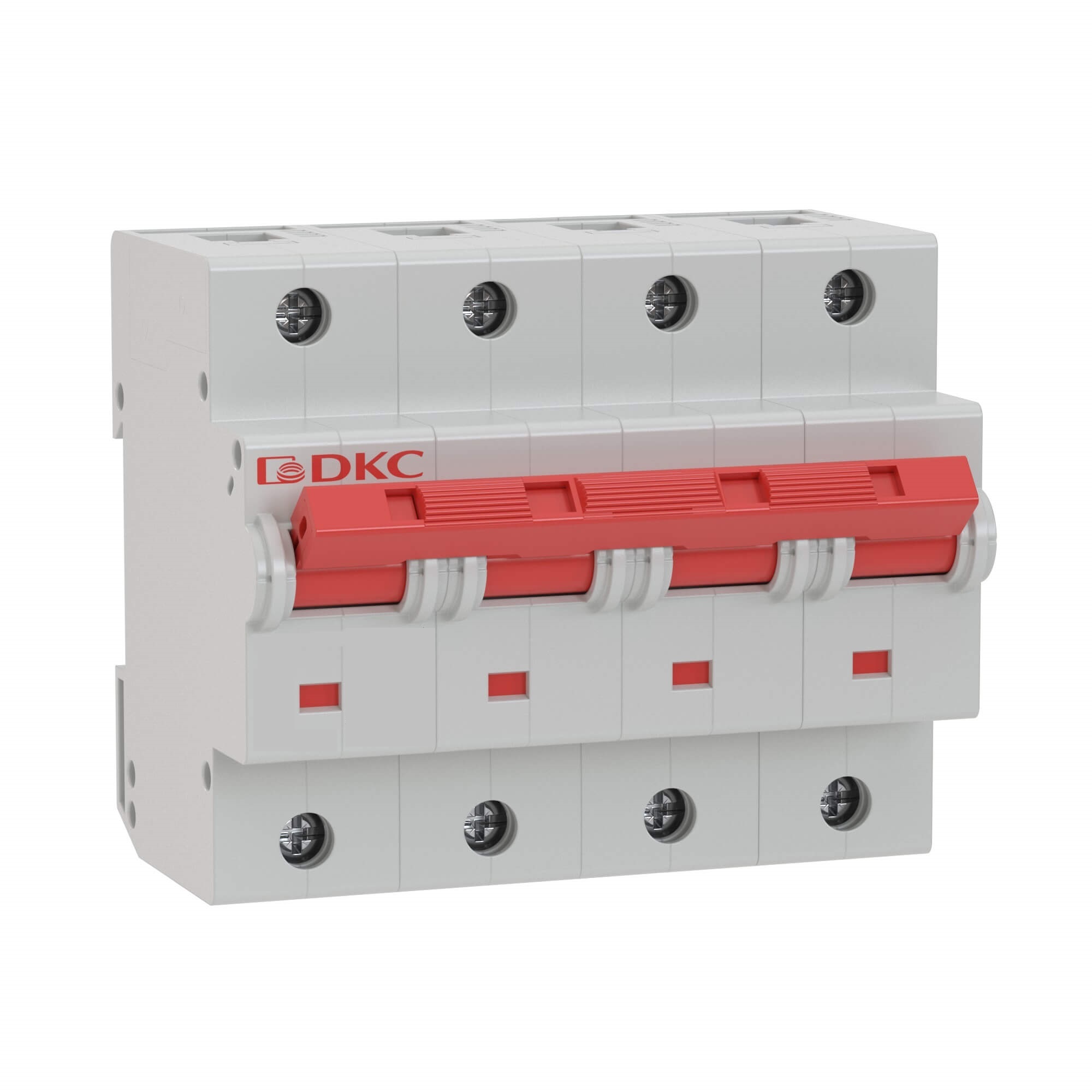

Авт. выкл. модульный YON MD125 3P+N 80А D 20kA
Код:
MD125-4ND80
Номин. ток, А | 80 |
Номин. напряжение, В | 400 |
Характеристика срабатывания (кривая тока) | D |
Степень защиты (IP) | IP20 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Возможна дополнит. комплектация | Да |
Общ. количество полюсов | 4 |
Тип напряжения | AC (перемен.) |
Количество защищенных полюсов | 4 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 25...25 |
Рабочая температура окружающей среды, °C | -60...40 |
Номин. напряжение изоляции Ui, В | 400 |
Категория перенапряжения | 4 |
Степень загрязнения | 3 |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 25...25 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, кА | 20 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, кА | 20 |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В, кА | 20 |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В, кА | 20 |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
