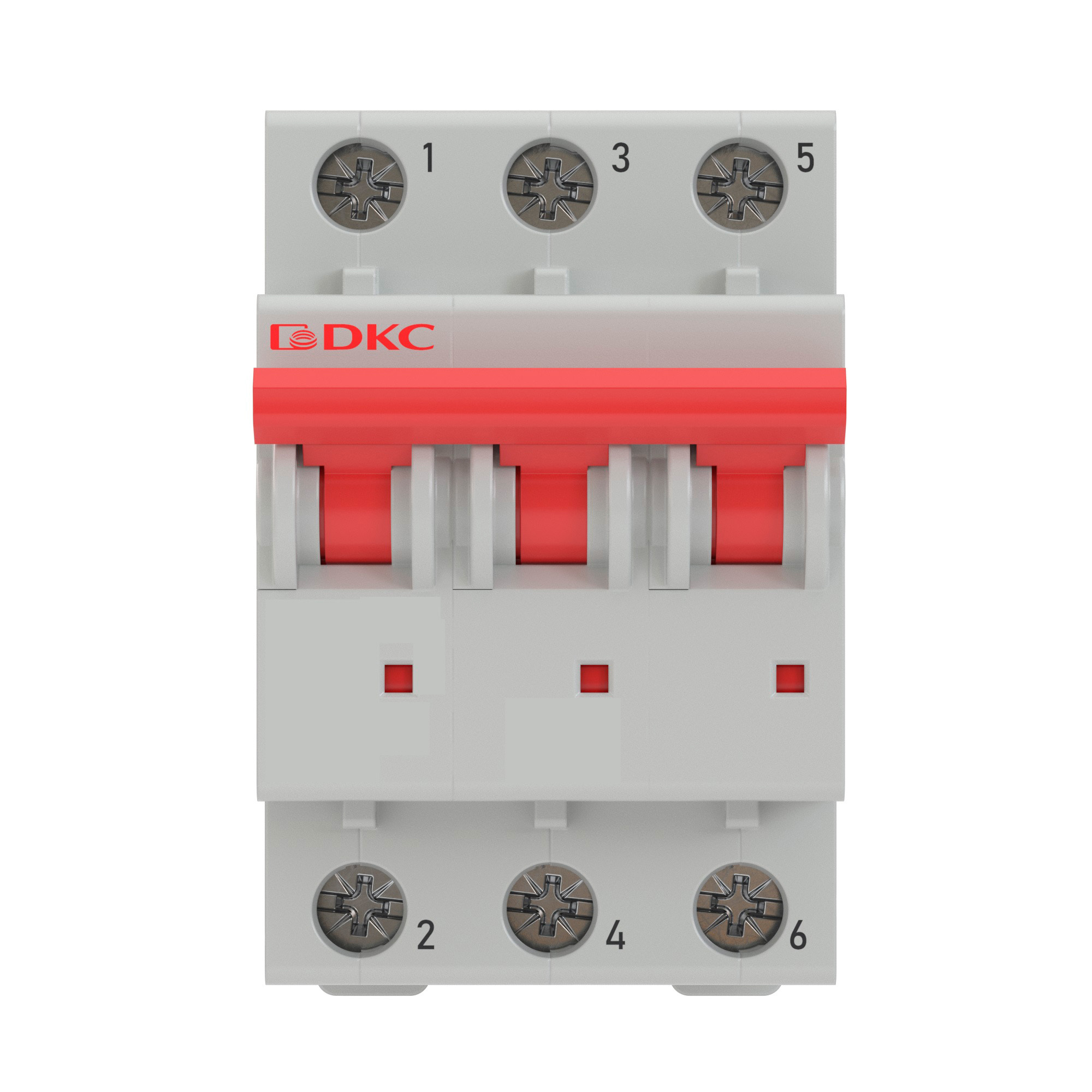

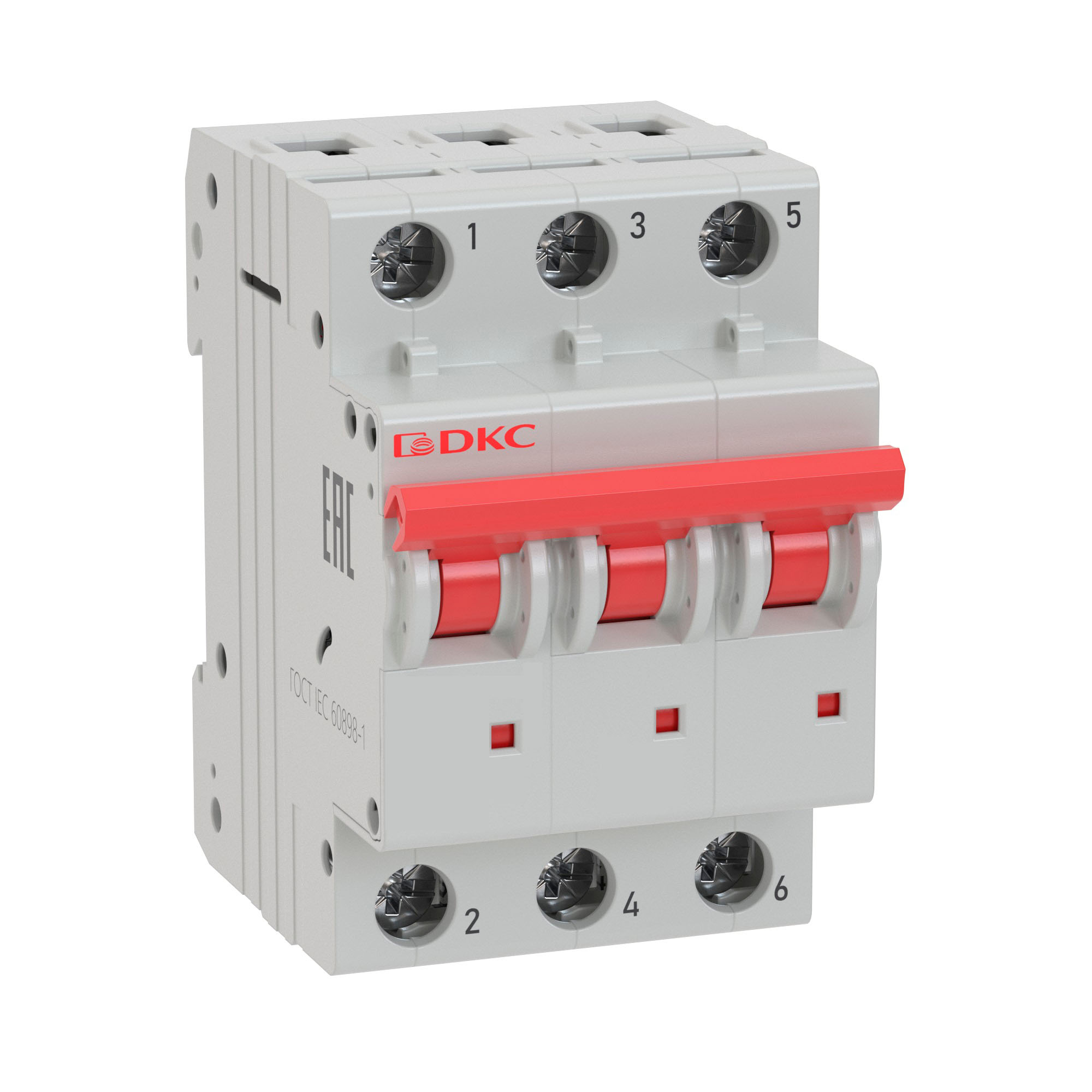

Авт. выкл. модульный YON MD63 3P 63А C 10kA
Код:
MD63-3C63-10
Авт. выкл. модульный YON MD63 3P 63А C 10kA
Код:
MD63-3C63-10
Вес, кг: | 0,350 |
Объем, м3: |
0,00033
?
|
Тип упаковки:
Кол-во в упаковке: 4
Ед. изм: шт
Модульный трехполюсный автоматический выключатель YON MD63 номиналом 63 A с характеристикой расцепителя "C" и отключающей способностью 10 кА предназначен для применения в электрических цепях напряжением до 400 В переменного тока частоты 50 Гц, их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативного включения и отключения указанных цепей. К выключателю могут присоединяться независимый расцепитель в отдельном модуле и вспомогательные контакты в отдельном модуле. Независимый расцепитель и вспомогательные контакты заказываются отдельно и устанавливаются на выключатели потребителем по мере необходимости.
Подробнее
Глубина установочная (встраив.), мм | 75 |
Номин. ток, А | 63 |
Номин. напряжение, В | 400 |
Характеристика срабатывания (кривая тока) | C |
Класс токоограничения | 3 |
Модульная ширина (общ. кол-во модульных расстояний) | 3 |
Степень защиты (IP) | IP20 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Возможна дополнит. комплектация | Да |
Общ. количество полюсов | 3 |
Тип напряжения | AC (перемен.) |
Количество защищенных полюсов | 3 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 25...25 |
Рабочая температура окружающей среды, °C | -60...40 |
Номин. напряжение изоляции Ui, В | 400 |
Категория перенапряжения | 4 |
Степень загрязнения | 3 |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 25...25 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, кА | 10 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, кА | 10 |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
