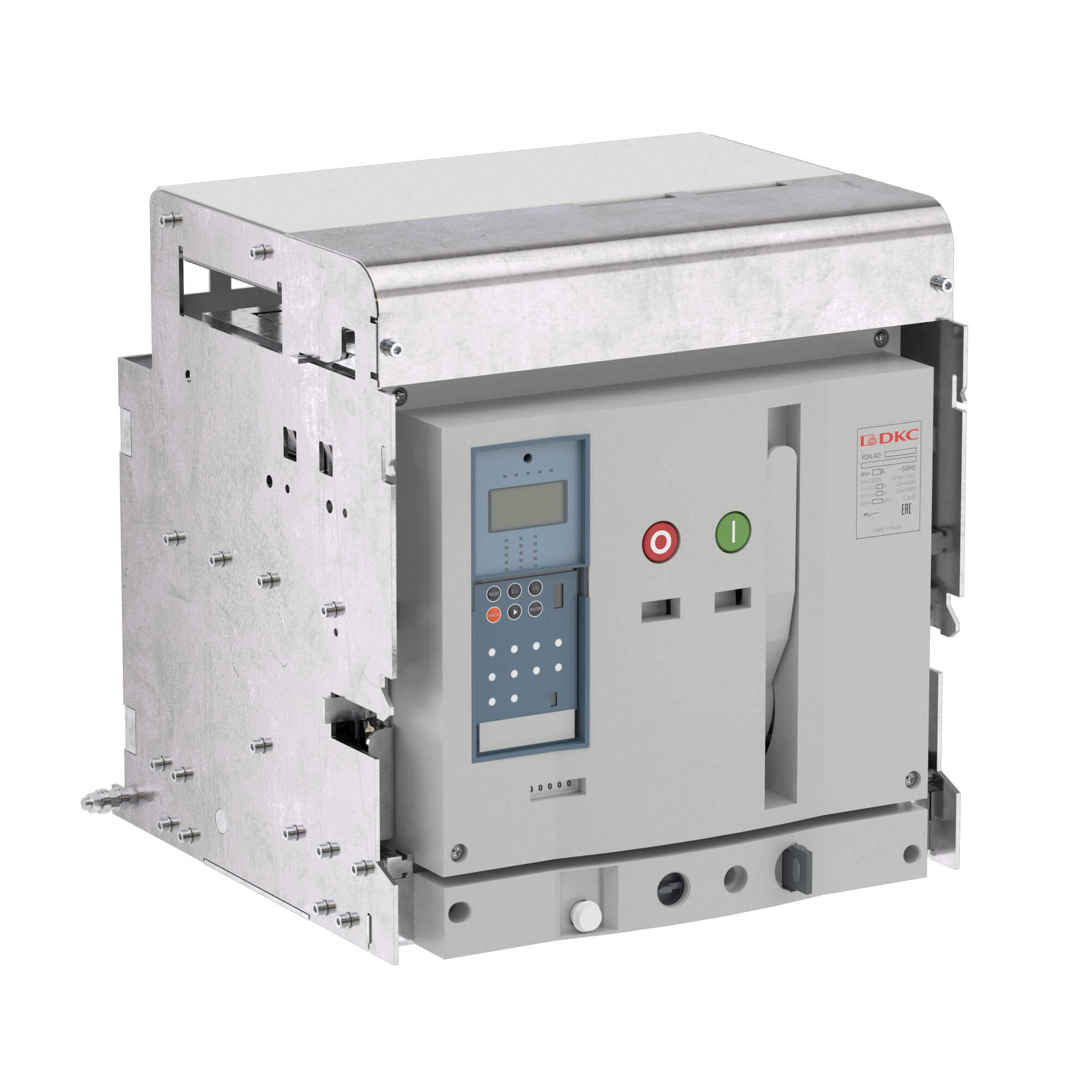

Воздушный автоматический выключатель YON AD-2500-S4-3P-100-D-MR8.0-B-C2200-M2-P01-S1-09 выкатной, 2500А, 100kA, LSIG, управление220V AC/DC, доп. конт. 6a+6b, рамка на дверь.
| Номин. продолжительный ток Iu, А | 2500 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 100 |
| Диапазон установки расцепителя перегрузки, А | 0.4...1 |
| Тип подключения силовой электрич. цепи | Подключение на шину |
| Конструкция прибора | Выдвижное/выкатное устройство |
| Подходит для монтажа на DIN-рейку (с ?-профилем) | Нет |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 6 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 6 |
| С расцепителем минимального напряжения | Нет |
| Количество полюсов | 3 |
| Тип элемента управления | Кнопка нажимная |
| Моторный привод опционально | Да |
| Моторный привод встроенный | Да |
| Степень защиты (IP) | IP20 |
