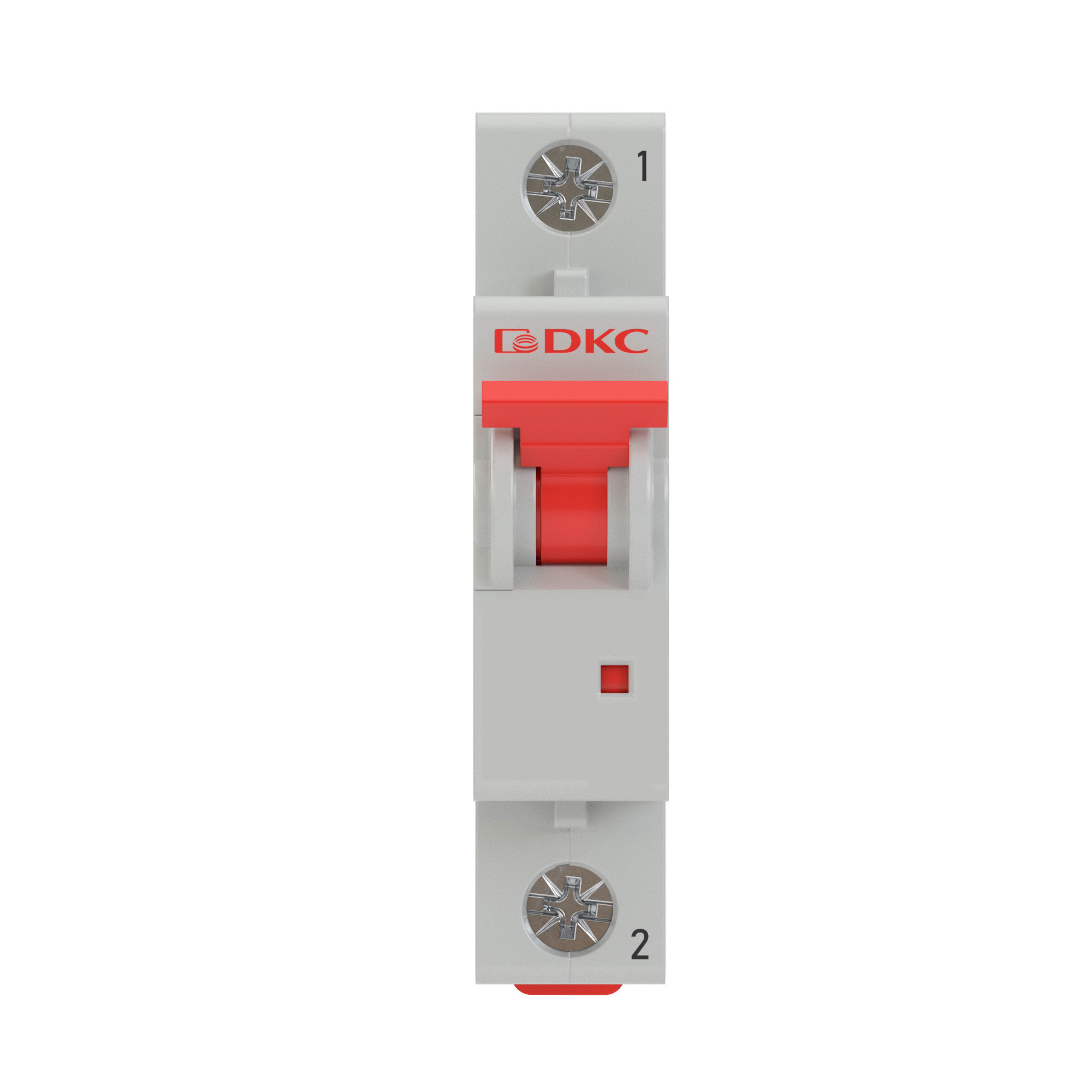

Авт. выкл. модульный YON MD63 1P 20А C 6kA

Код: MD63-1C20-6

Вес, кг:	0,110
Объем, м³:	0,00011 ?

Тип упаковки:

Кол-во в упаковке: 12

Ед. изм: шт

Задать вопрос
Где купить?

Модульный однополюсный автоматический выключатель YON MD63 номиналом 20 A с характеристикой расцепителя "C" и отключающей способностью 6 кА предназначен для применения в электрических цепях напряжением до 400 В переменного тока частоты 50 Гц, их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативного включения и отключения указанных цепей. К выключателю могут присоединяться независимый расцепитель в отдельном модуле и вспомогательные контакты в отдельном модуле. Независимый расцепитель и вспомогательные контакты заказываются отдельно и устанавливаются на выключатели потребителем по мере необходимости.

Подробнее

Характеристики по стандарту ETIM
?

Глубина установочная (встраив.), мм	75
Номин. ток, А	20
Номин. напряжение, В	230
Характеристика срабатывания (кривая тока)	C
Класс токоограничения	3
Модульная ширина (общ. кол-во модульных расстояний)	1
Степень защиты (IP)	IP20
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом	Да
Возможна дополнит. комплектация	Да
Общ. количество полюсов	1
Тип напряжения	AC (перемен.)

Количество защищенных полюсов	1
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²	25...25
Рабочая температура окружающей среды, °C	-60...40
Номин. напряжение изоляции Ui, В	230
Категория перенапряжения	4
Степень загрязнения	3
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²	25...25
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, кА	6
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, кА	6
Номинальное импульсное выдерживаемое напряжение Uimp, кВ	4

Аксессуары

Чертежи

Серия	Название	DWG	STEP	IFC	nanoCAD	EnergyCS	Eplan
Модульные устройства YON	Модульные автоматические выключатели YON MD63, MD125, MDR63, MDV63 и аксессуары	ZIP 1.03 МБ	ZIP 10.07 МБ	ZIP 7.43 МБ
Модульные устройства YON	База данных автоматических выключателей YON				ZIP 13.31 МБ	ZIP 187.42 КБ
Модульные устройства YON	Автоматические выключатели YON						ZIP 267.18 МБ

Сертификаты

Название	Документ
«YON» Отказное письмо Аксессуары	PDF 616.77 kB
«YON» СС ТР ТС Выключатели автоматические модульные серии MD, типы MD63, MD125	PDF 699.24 kB
«YON» СС ТР ТС Выключатели автоматические со встроенной защитой от сверхтока серии MDR63, VDV63	PDF 696.30 kB
«YON» CC ТР ТС Выключатели нагрузки модульные MD63P	PDF 668.31 kB
«YON» СС ТР ТС Расцепитель независимый серии MD63	PDF 629.75 kB
«YON» ДС ТР ЕАЭС Выключатели автоматические модульные MD	PDF 760.21 kB
