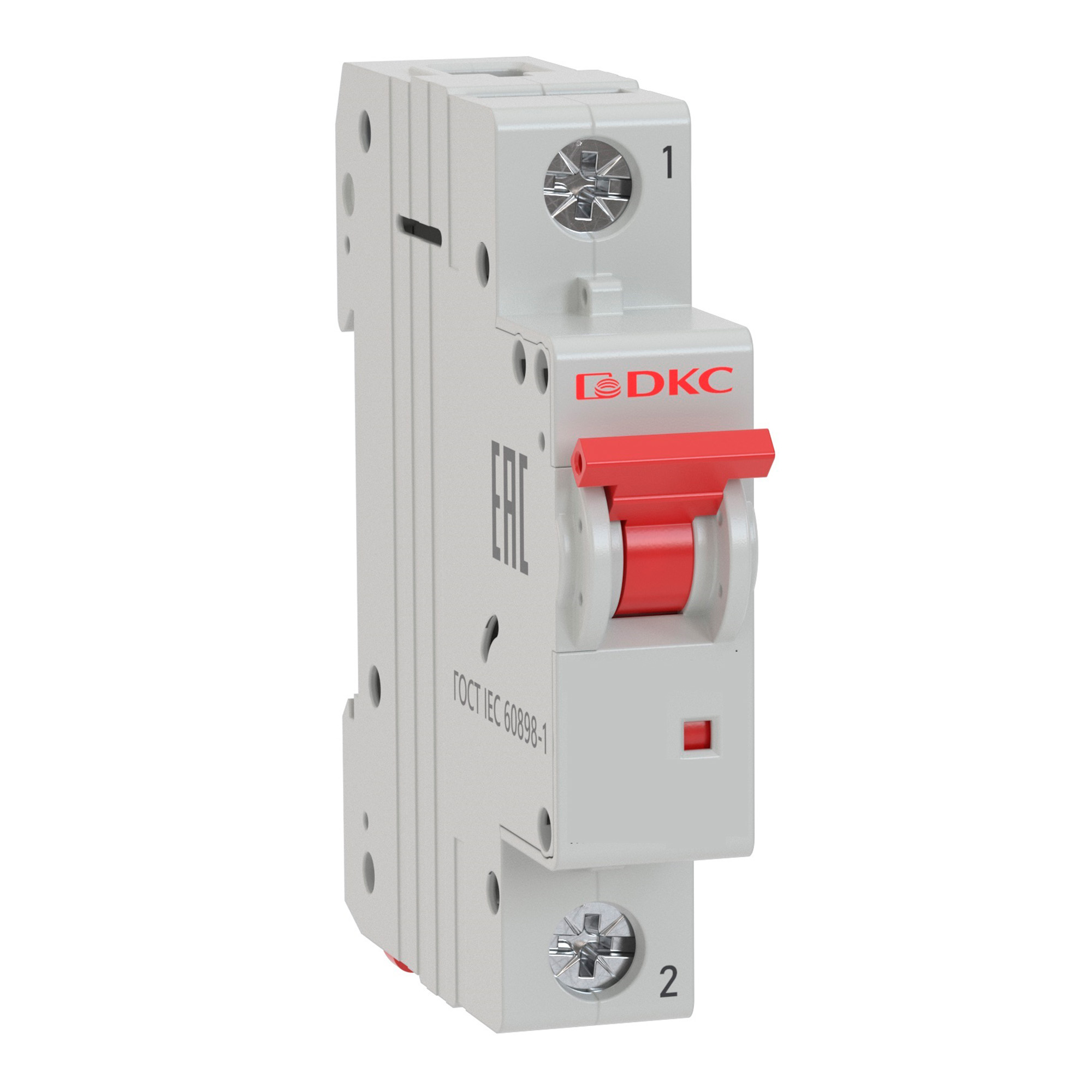

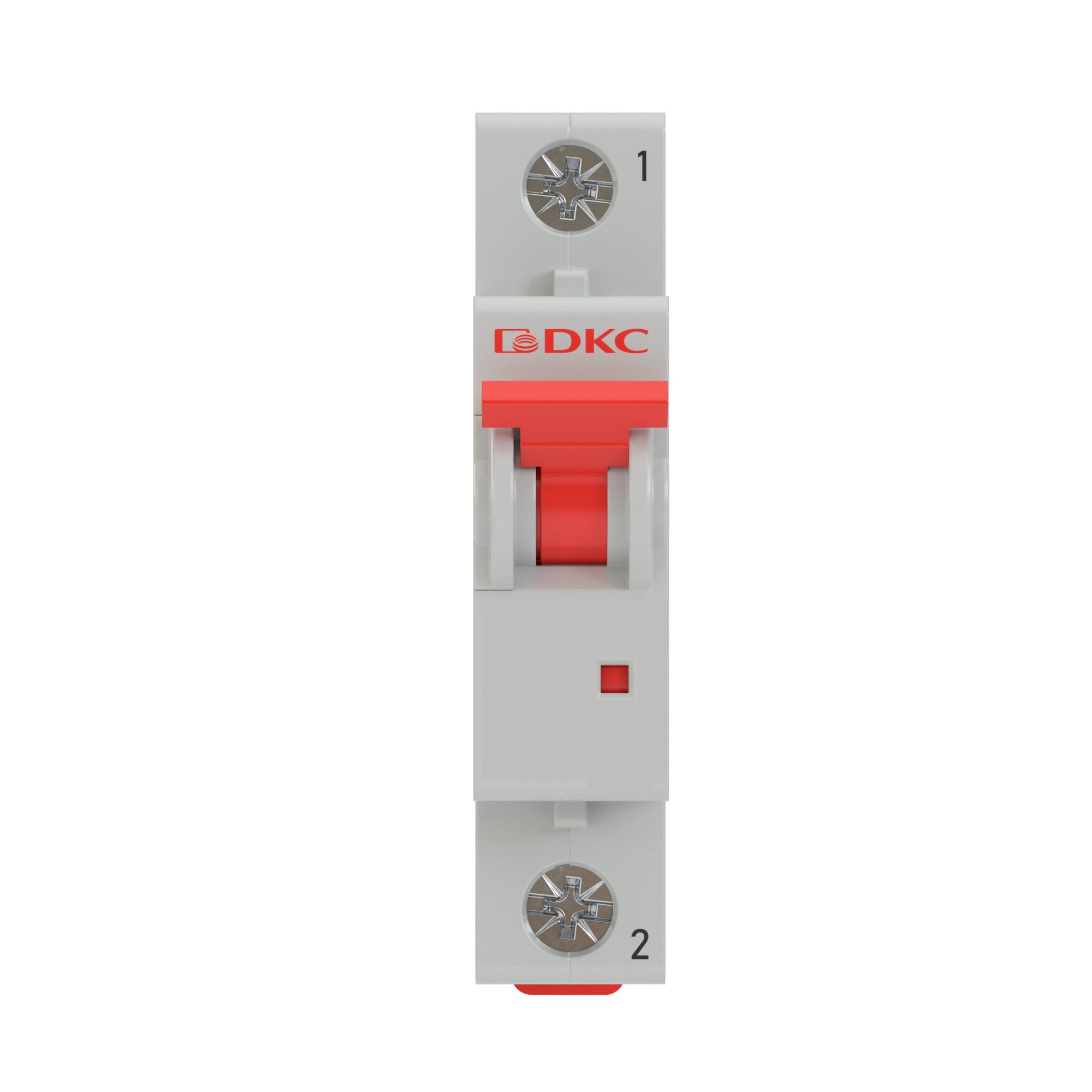

Авт. выкл. модульный YON MD63 1P 3А C 6kA
Код:
MD63-1C3-6
Авт. выкл. модульный YON MD63 1P 3А C 6kA
Код:
MD63-1C3-6
Вес, кг: | 0,110 |
Объем, м3: |
0,00011
?
|
Тип упаковки:
Кол-во в упаковке: 12
Ед. изм: шт
Модульный однополюсный автоматический выключатель YON MD63 номиналом 3 A с характеристикой расцепителя "C" и отключающей способностью 6 кА предназначен для применения в электрических цепях напряжением до 400 В переменного тока частоты 50 Гц, их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативного включения и отключения указанных цепей. К выключателю могут присоединяться независимый расцепитель в отдельном модуле и вспомогательные контакты в отдельном модуле. Независимый расцепитель и вспомогательные контакты заказываются отдельно и устанавливаются на выключатели потребителем по мере необходимости.
Подробнее
Глубина установочная (встраив.), мм | 75 |
Номин. ток, А | 3 |
Номин. напряжение, В | 230 |
Характеристика срабатывания (кривая тока) | C |
Класс токоограничения | 3 |
Модульная ширина (общ. кол-во модульных расстояний) | 1 |
Степень защиты (IP) | IP20 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Возможна дополнит. комплектация | Да |
Общ. количество полюсов | 1 |
Тип напряжения | AC (перемен.) |
Количество защищенных полюсов | 1 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 25...25 |
Рабочая температура окружающей среды, °C | -60...40 |
Номин. напряжение изоляции Ui, В | 230 |
Категория перенапряжения | 4 |
Степень загрязнения | 3 |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 25...25 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, кА | 6 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, кА | 6 |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
