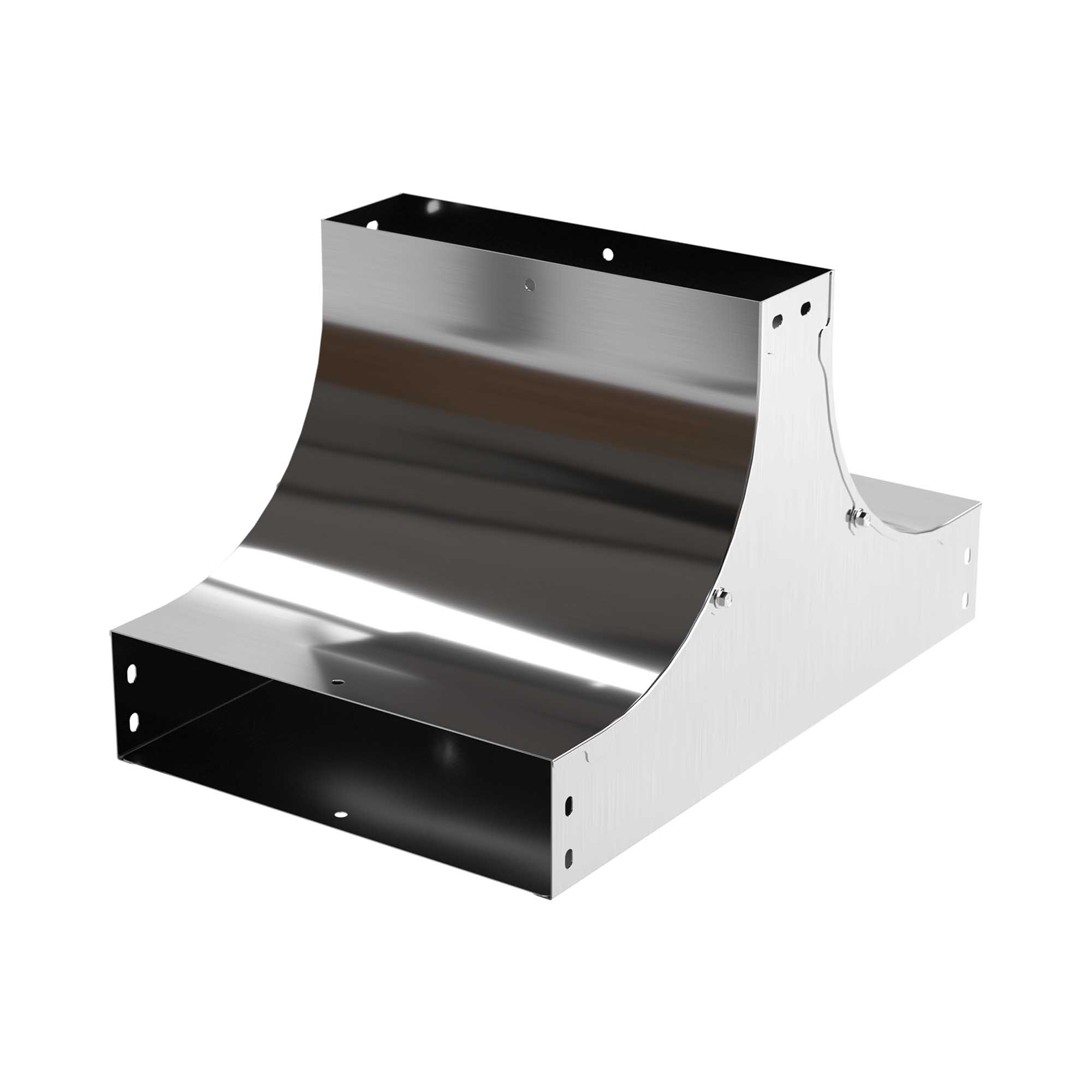

Т-Ответвитель вверх TS осн.75 H50, нержавеющая сталь AISI 304, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
ISUTL0507KC
Т-Ответвитель вверх TS осн.75 H50, нержавеющая сталь AISI 304, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
ISUTL0507KC
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Ответвитель TS имеет Т-образную форму и применяется для организации ответвлений в вертикальной плоскости. Высота боковой стенки лотка – 50 мм, ширина в горизонтальном направлении – 75 мм, ширина в вертикальном направлении – 75 мм. Конструктив ответвителя обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Отклонение (угол) | 90° |
Ширина кабельного лотка, мм | 75 |
Высота кабельного лотка, мм | 50 |

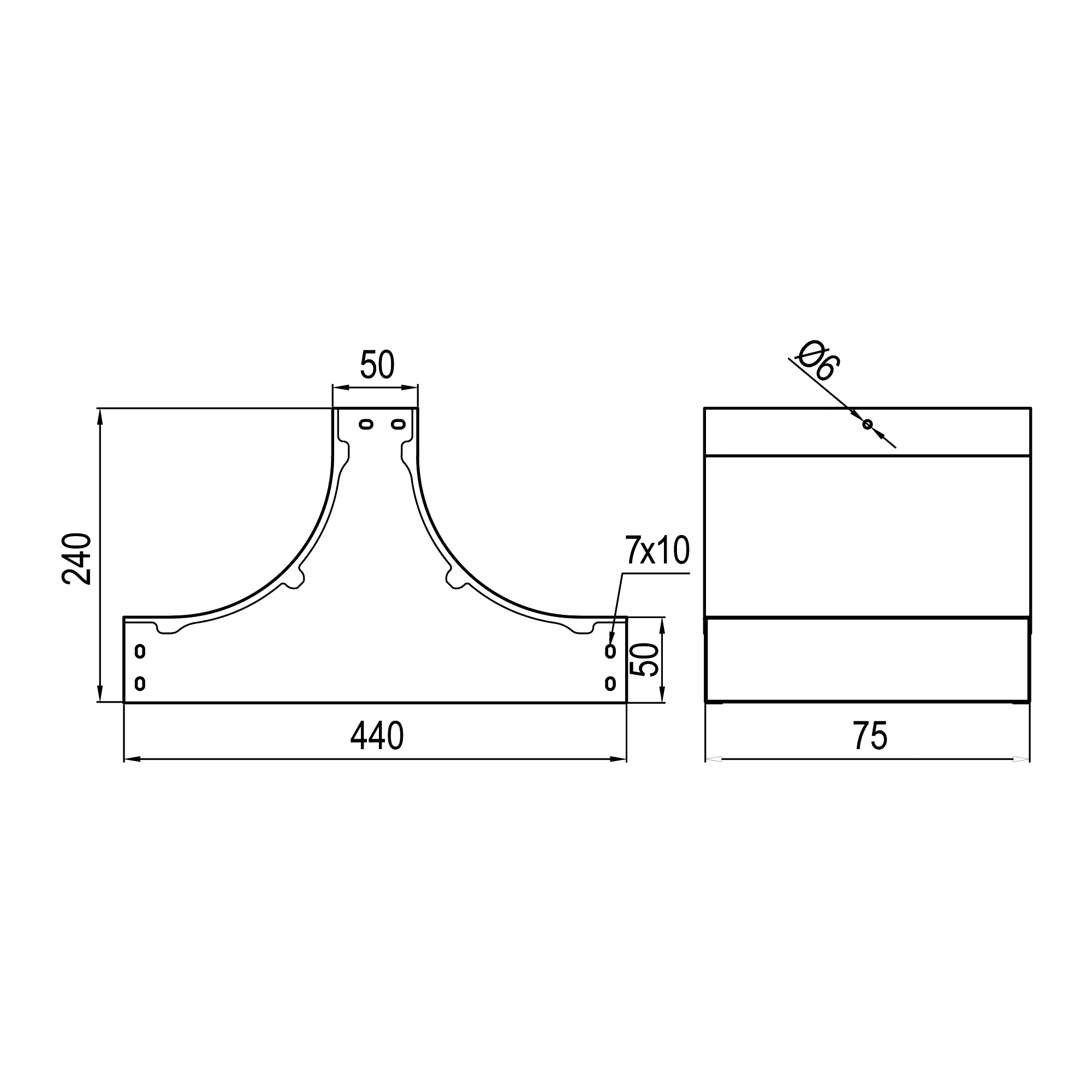

Чертежи
Серия | Название | Eplan | Model Studio CS | DWG (динам.) | AVEVA |
---|---|---|---|---|---|
Лотки из нержавеющей стали - "I5 Combitech"
|
|
|
|||
Лотки из нержавеющей стали - "I5 Combitech"
|
|
|
|
||
Лотки из нержавеющей стали - "I5 Combitech"
|
|
|
|
