Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(6xCBC.2)-1xANP22BMB(A)-1xANP22BMB(B)-1xANP22BMB(C)-1xANP22BMB(D)1Ex e IIC Т5 Gb /Ex tb IIIC T95°C Db IP66
Код:
1201.121.20.012
Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(6xCBC.2)-1xANP22BMB(A)-1xANP22BMB(B)-1xANP22BMB(C)-1xANP22BMB(D)1Ex e IIC Т5 Gb /Ex tb IIIC T95°C Db IP66
Код:
1201.121.20.012
Вес, кг: | 2,510 |
Объем, м3: |
0,01188
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
TBE-A-12-(6xCBC.2)-1x6018ANP22BKM2SB(A)-1x6018ANP22BKM2SB(B)-1x6018ANP22BKM2SB(C)-1x6018ANP22BKM2SB(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=24 А

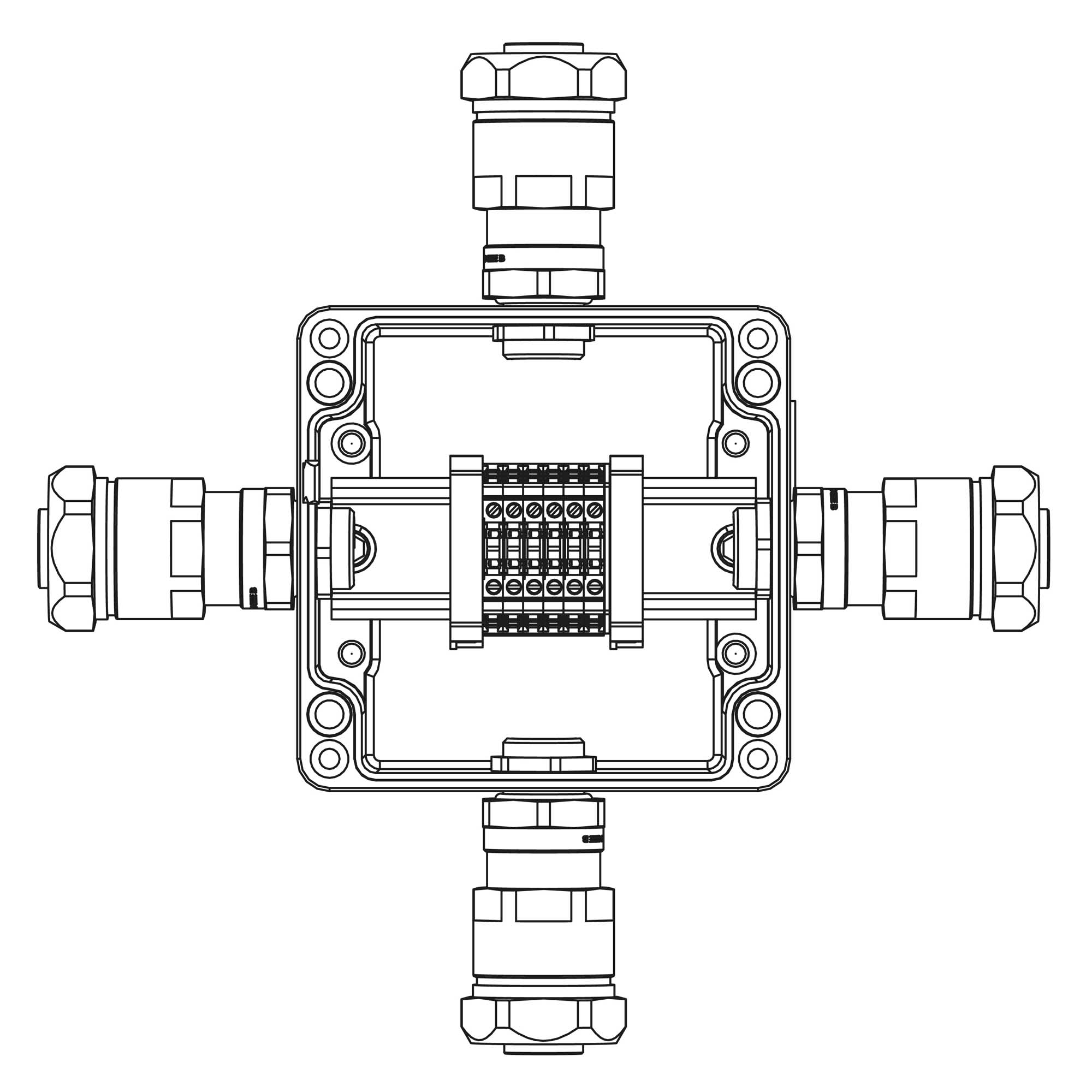

Взрывозащищенная клеммная коробка из алюминия 120x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.2 6 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Сторона B:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Сторона D:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Подробнее
Un=500 В, In=24 А
Взрывозащищенная клеммная коробка из алюминия 120x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.2 6 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Сторона B:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Сторона D:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Взрывобезопасное исполнение | Да |
Степень защиты (IP) | IP66 |
Для взрывоопасной зоны по газу (Ex) | 1, 2 |
Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
Ударопрочность по стандарту EN 50102 | IK07 |
Способ монтажа | Открытой установки |
Материал | Алюминий |
Крепление крышки | Винтовое |
Номинальное сечение клемм | 2,5 кв.мм |
Тип клемм | Винтовые |
Количество | 6 шт. x CBC.2 (серый) |
Кабельные ввод под: | Небронированный кабель в металлорукаве COSMEC |
Серия | ANP |
Номинальный диаметр металлорукава | DN20 - диаметр кабеля до 15 мм |
Сторона установки: A | 1 шт. x внешний D: 8-13 мм |
Сторона установки: B | 1 шт. x внешний D: 8-13 мм |
Сторона установки: C | 1 шт. x внешний D: 8-13 мм |
Сторона установки: D | 1 шт. x внешний D: 8-13 мм |
Материал | Алюминиевый сплав |
Тип продукции | Ex Клеммная коробка |
Группа электрооборудования | IIC водородная |
Вид защиты Ex | e;t |
Геометрические размеры | 120x120x90 мм |
Сопутствующие товары
Таблица подбора
Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Номинальный диаметр металлорукава, мм | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
---|---|---|---|---|---|---|---|---|---|---|---|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13 |
1 X 8-13
|
1 X 8-13
|
1 X 8-13
|
GRP
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13
|
-
|
1 X 8-13
|
-
|
GRP
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
1 X 8-13
|
-
|
GRP
|
|
2,5
|
Пружинные |
25xHMM.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
3 X 8-13
|
-
|
GRP
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13
|
1 X 8-13
|
1 X 8-13
|
1 X 8-13
|
Алюминиевый сплав
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13
|
-
|
1 X 8-13
|
-
|
Алюминиевый сплав
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
1 X 8-13
|
-
|
Алюминиевый сплав
|
|
2,5
|
Пружинные
|
25xHMM.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
3 X 8-13
|
-
|
Алюминиевый сплав
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN26
|
2 X 10,5-18
|
-
|
1 X 10,5-18
|
-
|
GRP
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4 |
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
1 X 8-13
|
-
|
GRP
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN26
|
2 X 10,5-18
|
-
|
1 X 10,5-18
|
-
|
Алюминиевый сплав
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 10,5-18
|
-
|
1 X 10,5-18 |
-
|
Алюминиевый сплав
|
