Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(4xCBC.4-1xTEO.4)-2xANP22CMB(A)-1xANP22CMB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1201.121.20.017

Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(4xCBC.4-1xTEO.4)-2xANP22CMB(A)-1xANP22CMB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1201.121.20.017
Вес, кг: 2,350
Объем, м3: 0,01152
?
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
  • Задать вопрос
TBE-A-12-(4xCBC.4-1xTEO.4)-2x6018ANP22CKM3SB(A)-1x6018ANP22CKM3SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=32 А

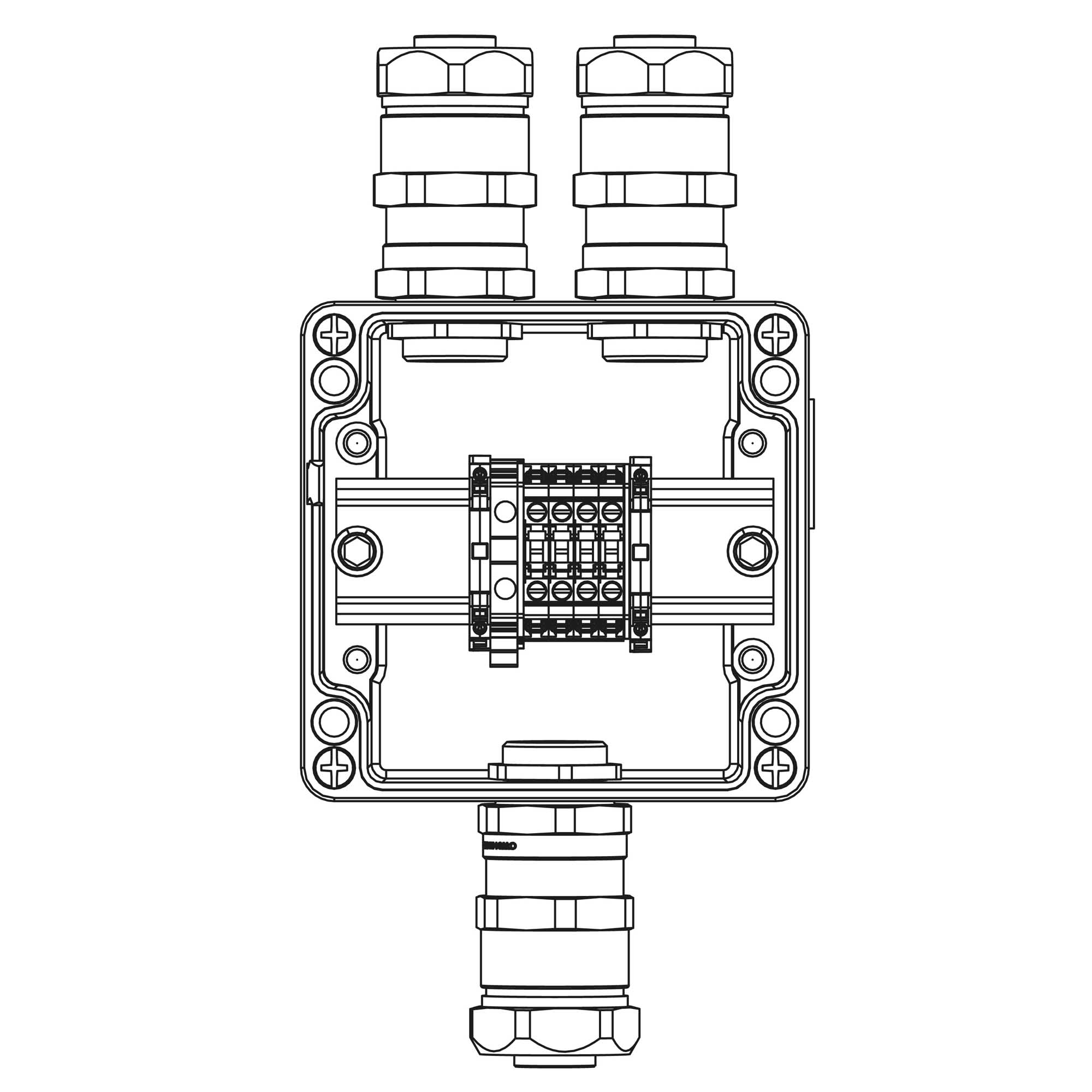

Взрывозащищенная клеммная коробка из алюминия 120x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.4 4 шт. Ток А
TEO.4 1 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M25х1,5 D10,5-18мм, Dn20мм. Никелированная латунь.IP66/68 2 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M25х1,5 D10,5-18мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Подробнее
Взрывобезопасное исполнение Да
Степень защиты (IP) IP66
Для взрывоопасной зоны по газу (Ex) 1, 2
Для взрывоопасной зоны по пыли (Ex) 21, 22
Ударопрочность по стандарту EN 50102 IK07
Способ монтажа Открытой установки
Материал Алюминий
Крепление крышки Винтовое
Номинальное сечение клемм 4 кв.мм
Тип клемм Винтовые
Количество 4 шт. x CBC.4 (серый) - 1 шт. x TEO.4 (желто-зеленый)
Кабельные ввод под: Небронированный кабель в металлорукаве COSMEC
Серия ANP
Номинальный диаметр металлорукава DN20 - диаметр кабеля до 15 мм
Сторона установки: A 2 шт. x внешний D: 10,5-18 мм
Материал Алюминиевый сплав
Тип продукции Ex Клеммная коробка
Группа электрооборудования IIC водородная
Вид защиты Ex e;t
Геометрические размеры 120x120x90 мм
Сторона установки: C 1 шт. x внешний D: 10,5-18 мм
Таблица подбора
Номинальное сечение клемм кв.мм Тип клемм Количество, шт. Кабельные ввод под: Серия Номинальный диаметр металлорукава, мм Сторона установки: A, мм Сторона установки: B, мм Сторона установки: C, мм Сторона установки: D, мм Материал Код
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
1 X 8-13
1 X 8-13
1 X 8-13
GRP
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
-
1 X 8-13
-
GRP
2,5
Винтовые
2xCBC.2-2xCBC.2 (i)-2xTEO.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
1 X 8-13
-
GRP
2,5
Пружинные
25xHMM.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
3 X 8-13
-
GRP
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
1 X 8-13
1 X 8-13
1 X 8-13
Алюминиевый сплав
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
-
1 X 8-13
-
Алюминиевый сплав
2,5
Винтовые
2xCBC.2-2xCBC.2 (i)-2xTEO.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
1 X 8-13
-
Алюминиевый сплав
2,5
Пружинные
25xHMM.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
3 X 8-13
-
Алюминиевый сплав
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN26
2 X 10,5-18
-
1 X 10,5-18
-
GRP
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
1 X 8-13
-
GRP
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN26
2 X 10,5-18
-
1 X 10,5-18
-
Алюминиевый сплав
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 10,5-18
-
1 X 10,5-18
-
Алюминиевый сплав
