Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(2xCBC.2-2xCBC.2(i)-2xTEO.2)-2xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код: 1201.121.22.11C
Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(2xCBC.2-2xCBC.2(i)-2xTEO.2)-2xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код: 1201.121.22.11C
Вес, кг: | 2,010 |
Объем, м3: |
0,01188
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(2xCBC.2-2xCBC.2(i)-2xTEO.2)-2xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=24 А

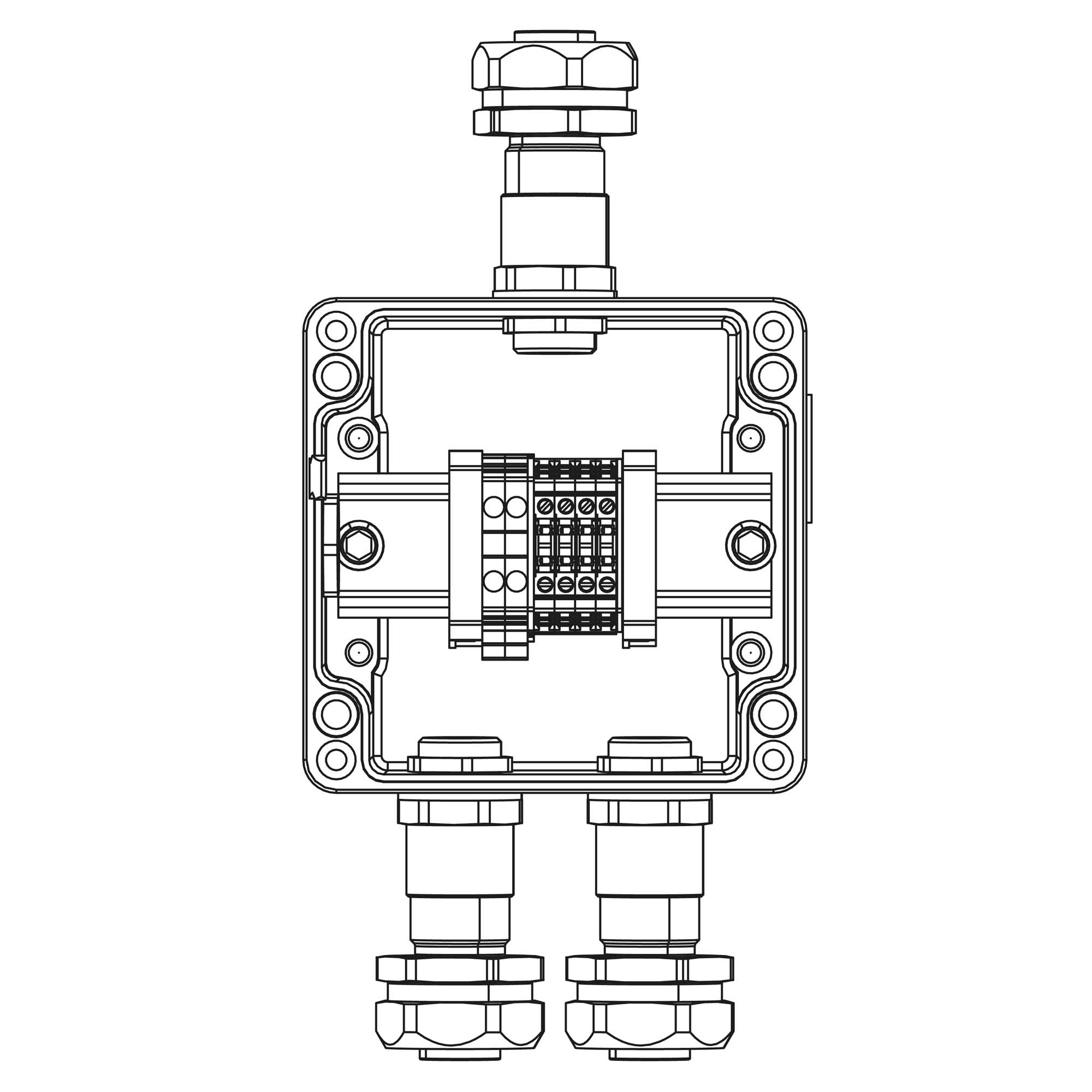

Взрывозащищенная клеммная коробка из алюминия 120x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.2 2 шт. Ток А
CBC.2 (i) 2 шт. Ток А
TEO.2 2 шт. Ток А
Вводы
Сторона А:
Универсальный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля М20х1,5 d:5,8-12мм. Dn:20. Никелированная латунь IP66/IP68 2 шт.
Сторона C:
Универсальный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля М20х1,5 d:5,8-12мм. Dn:20. Никелированная латунь IP66/IP68 1 шт.
Подробнее
Способ монтажа | Открытой установки |
Материал | Алюминий |
Взрывобезопасное исполнение | Да |
Ударопрочность по стандарту EN 50102 | IK07 |
Крепление крышки | Винтовое |
Степень защиты (IP) | IP66 |
Для взрывоопасной зоны по газу (Ex) | 1, 2 |
Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
Номинальное сечение клемм | 2,5 кв.мм |
Тип клемм | Винтовые |
Количество | 6 шт. x CBC.2 (серый) |
Кабельные ввод под: | Бронированный и небронированный кабель в металлорукаве COSMEC |
Серия | KAEPM |
Номинальный диаметр металлорукава | DN20 - диаметр кабеля до 15 мм |
Сторона установки: A | 2 шт. x внешний D & внутренний d: 5,8-12 мм |
Материал | Алюминиевый сплав |
Тип продукции | Ex Клеммная коробка |
Группа электрооборудования | IIC водородная |
Вид защиты Ex | e;t |
Геометрические размеры | 120x120x90 мм |
Сторона установки: C | 1 шт. x внешний D & внутренний d: 5,8-12 мм |
Чертежи
Серия | Название | DWG | Autodesk Revit | IFC |
---|---|---|---|---|
Взрывозащищенные коробки и корпуса
|
|
|
||
Взрывозащищенные коробки и корпуса
|
|
