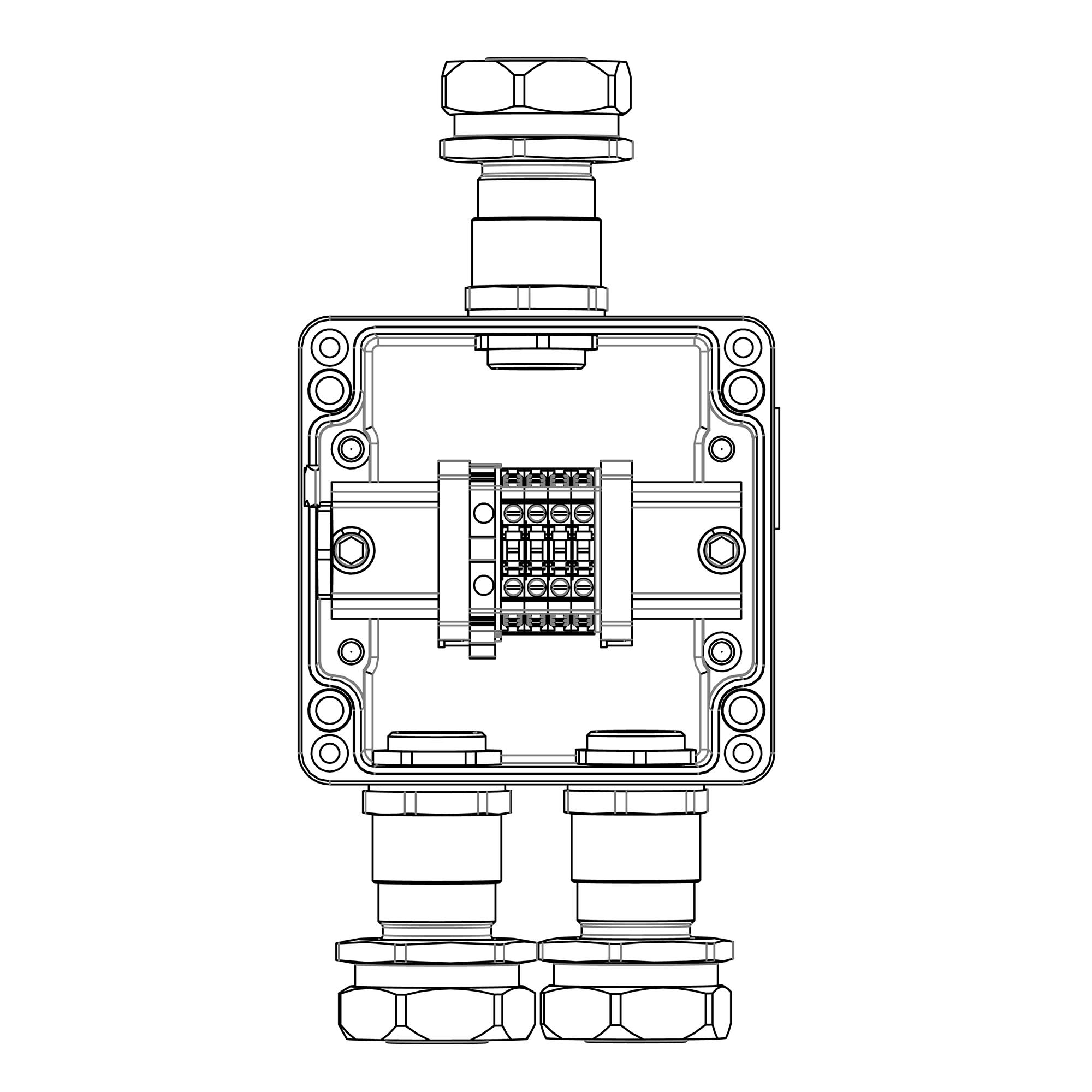

Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(4xCBC.4-1xTEO.4)-2xKAEPM3MHK-26(A)-1xKAEPM3MHK-26(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1201.121.22.11E

Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(4xCBC.4-1xTEO.4)-2xKAEPM3MHK-26(A)-1xKAEPM3MHK-26(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1201.121.22.11E
Вес, кг: 6,000
Объем, м3: 0,01020
?
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
  • Задать вопрос
Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(4xCBC.4-1xTEO.4)-2xKAEPM3MHK-26(A)-1xKAEPM3MHK-26(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 Un=500 В, In=32 А Взрывозащищенная клеммная коробка из алюминия 120x120x90мм 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 Температурный режим Т5 40°C Количество клемм: CBC.4 4 шт. Ток А TEO.4 1 шт. Ток А Вводы Сторона А: Универсальный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля М25х1,5 d:11,8-18мм. Dn:26. Никелированная латунь IP66/IP68 2 шт. Сторона C: Универсальный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля М25х1,5 d:11,8-18мм. Dn:26. Никелированная латунь IP66/IP68 1 шт.
Подробнее
Способ монтажа Открытой установки
Материал Алюминий
Взрывобезопасное исполнение Да
Ударопрочность по стандарту EN 50102 IK07
Крепление крышки Винтовое
Степень защиты (IP) IP66
Для взрывоопасной зоны по газу (Ex) 1, 2
Для взрывоопасной зоны по пыли (Ex) 21, 22
Номинальное сечение клемм 4 кв.мм
Тип клемм Винтовые
Количество 4 шт. x CBC.4 (серый) - 1 шт. x TEO.4 (желто-зеленый)
Кабельные ввод под: Бронированный и небронированный кабель в металлорукаве COSMEC
Серия KAEPM
Номинальный диаметр металлорукава DN20 - диаметр кабеля до 18 мм
Сторона установки: A 2 шт. x внешний D & внутренний d: 11,8-18 мм
Материал Алюминиевый сплав
Тип продукции Ex Клеммная коробка
Группа электрооборудования IIC водородная
Вид защиты Ex e;t
Геометрические размеры 120x120x90 мм
Сторона установки: C 1 шт. x внешний D & внутренний d: 11,8-18 мм
Сопутствующие товары
Таблица подбора
Номинальное сечение клемм кв.мм Тип клемм Количество, шт. Кабельные ввод под: Серия Номинальный диаметр металлорукава, мм Сторона установки: A, мм Сторона установки: B, мм Сторона установки: C, мм Сторона установки: D, мм Материал Код
2,5
Винтовые
6xCBC.2
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
1 X 5,8-12
1 X 5,8-12
1 X 5,8-12
1 X 5,8-12
GRP
2,5
Винтовые
6xCBC.2
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
1 X 5,8-12
-
1 X 5,8-12
-
GRP
2,5
Винтовые
6xCBC.2
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
1 X 5,8-12
1 X 5,8-12
1 X 5,8-12
1 X 5,8-12
Алюминиевый сплав
2,5
Винтовые
6xCBC.2
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
1 X 5,8-12
-
1 X 5,8-12
-
Алюминиевый сплав
4
Винтовые
4xCBC.4 - 1xTEO.4
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
1 X 11,8-18
-
2 X 11,8-18
-
GRP
4
Винтовые
4xCBC.4 - 1xTEO.4
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN 26
2 X 11,8-18
-
1 X 11,8-18
-
GRP
4
Винтовые
4xCBC.4 - 1xTEO.4
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
2 X 11,8-18
-
1 X 11,8-18
-
GRP
4
Винтовые
4xCBC.4 - 1xTEO.4
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN 26
2 X 11,8-18
-
1 X 11,8-18
-
Алюминиевый сплав
4
Винтовые
4xCBC.4 - 1xTEO.4
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
2 X 11,8-18
-
1 X 11,8-18
-
Алюминиевый сплав
2,5
Винтовые
2xCBC.2 - 2xCBC.2(i) - 2xTEO.2
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
2 X 5,8-12
-
1 X 5,8-12
-
GRP
2,5
Винтовые
2xCBC.2 - 2xCBC.2(i) - 2xTEO.2
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
2 X 5,8-12
-
1 X 5,8-12
-
Алюминиевый сплав
2,5
Винтовые
25xHMM.2
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
2 X 5,8-12
-
3 X 5,8-12
-
GRP
2,5
Пружинные
25xHMM.2
Для бронированного и небронированного кабеля в металлорукаве COSMEC
KAEPM
DN20
2 X 5,8-12
-
3 X 5,8-12
-
Алюминиевый сплав
