Взрывозащищенная клеммная коробка из алюминия TBE-A-14-(20xCBC.4)-3xKH2MHK(A)-3xKH2MHK(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код:
1201.141.22.11G
Код:
1201.141.22.11G
Взрывозащищенная клеммная коробка из алюминия TBE-A-14-(20xCBC.4)-3xKH2MHK(A)-3xKH2MHK(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=32 А

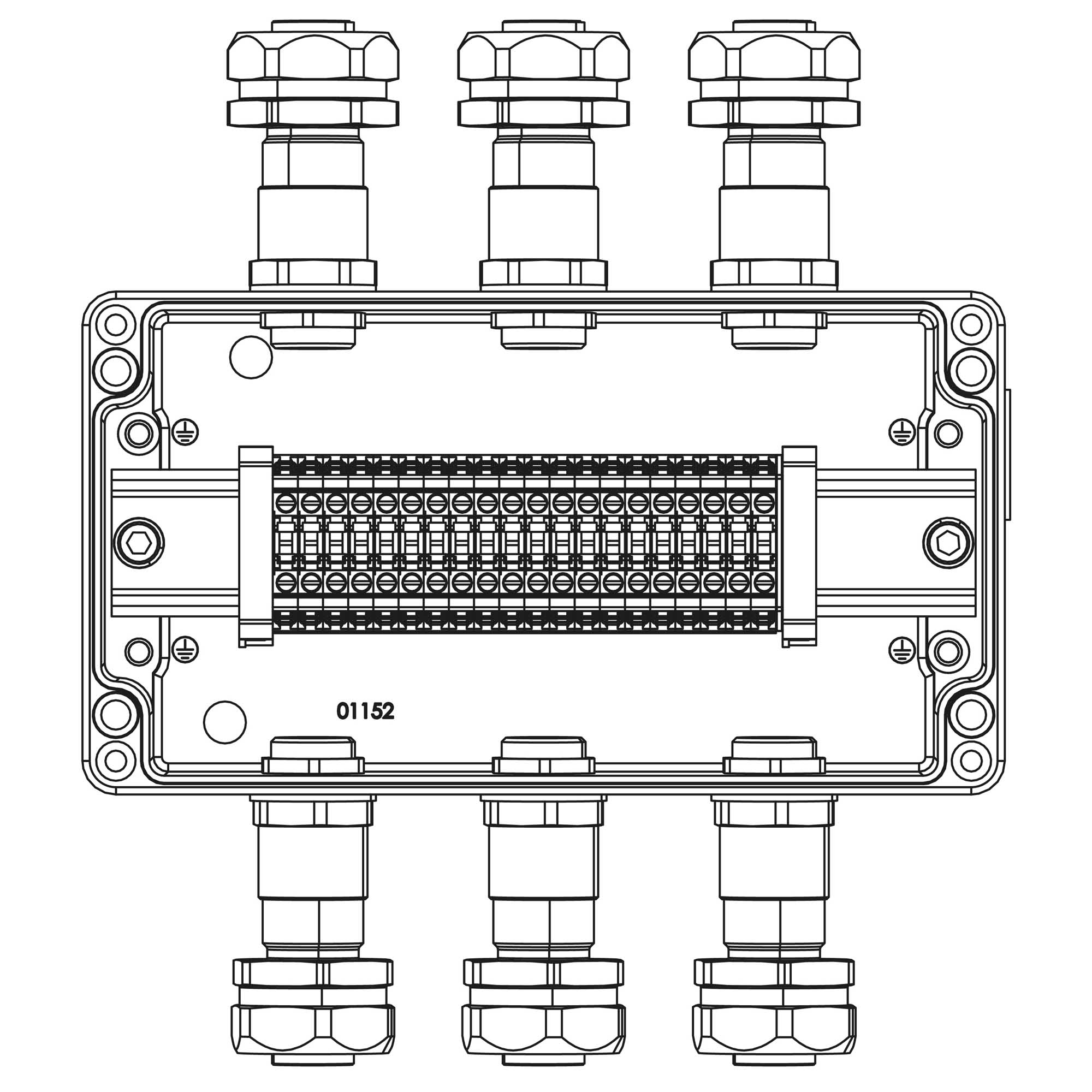

Взрывозащищенная клеммная коробка из алюминия 220x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.4 20 шт. Ток А
Вводы
Сторона А:
Кабельный ввод серии КН для небронированного кабеля М20х1,5 D:5,8-12мм. Никелированная латунь IP66/IP68 3 шт.
Сторона C:
Кабельный ввод серии КН для небронированного кабеля М20х1,5 D:5,8-12мм. Никелированная латунь IP66/IP68 3 шт.
Подробнее
| Способ монтажа | Открытой установки |
| Материал | Алюминий |
| Взрывобезопасное исполнение | Да |
| Ударопрочность по стандарту EN 50102 | IK07 |
| Крепление крышки | Винтовое |
| Степень защиты (IP) | IP66 |
| Для взрывоопасной зоны по газу (Ex) | 1, 2 |
| Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
| Цвет | Серый |
| Ширина, мм | 220 |
| Глубина, мм | 90 |
| Длина, мм | 120 |
| Количество вводов | 6 |
| Номинальное сечение клемм | 4 кв.мм |
| Тип клемм | Винтовые |
| Количество | 20 шт. x CBC.4 (серый) |
| Кабельные ввод под: | Небронированный кабель |
| Серия | KH |
| Сторона установки: A | 3 шт. x внешний D: 5,8-12 мм |
| Материал | Алюминиевый сплав |
| Тип продукции | Ex Клеммная коробка |
| Группа электрооборудования | IIC водородная |
| Вид защиты Ex | e;t |
| Геометрические размеры | 220x120x90 мм |
| Сторона установки: C | 3 шт. x внешний D: 5,8-12 мм |
Таблица подбора
| Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
|---|---|---|---|---|---|---|---|---|---|---|
|
2,5
|
Винтовые
|
4xCBC.2
|
Под небронированный кабель
|
KH |
-
|
2 X 5,8-12
|
-
|
2 X 5,8-12
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
ANS
|
4 X 5,5-13
|
-
|
4 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
KH
|
4 X 5,8-12
|
-
|
4 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Под небронированный кабель
|
KH
|
1 X 5,8-12
|
1 X 5,8-12
|
-
|
1 X 5,8-12
|
GRP
|
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
ANS
|
3 X 5,5-13
|
-
|
3 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
KH
|
3 X 5,8-12
|
-
|
3 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
1 X 11,8-18
|
2 X 11,8-18
|
1 X 11,8-18
|
2 X 11,8-18
|
GRP
|
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
2 X 11,8-18
|
-
|
1 X 11,8-18
|
-
|
GRP
|
