Взрывозащищенная клеммная коробка из алюминия TBE-A-17-(4xCBC.2)-2xKH2MHK(B)-2xKH2MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код:
1201.171.22.121O
Взрывозащищенная клеммная коробка из алюминия TBE-A-17-(4xCBC.2)-2xKH2MHK(B)-2xKH2MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код:
1201.171.22.121O
| Вес, кг: | 2,300 |
| Объем, м3: |
0,01188
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Взрывозащищенная клеммная коробка из алюминия TBE-A-17-(4xCBC.2)-2xKH2MHK(B)-2xKH2MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=24 А

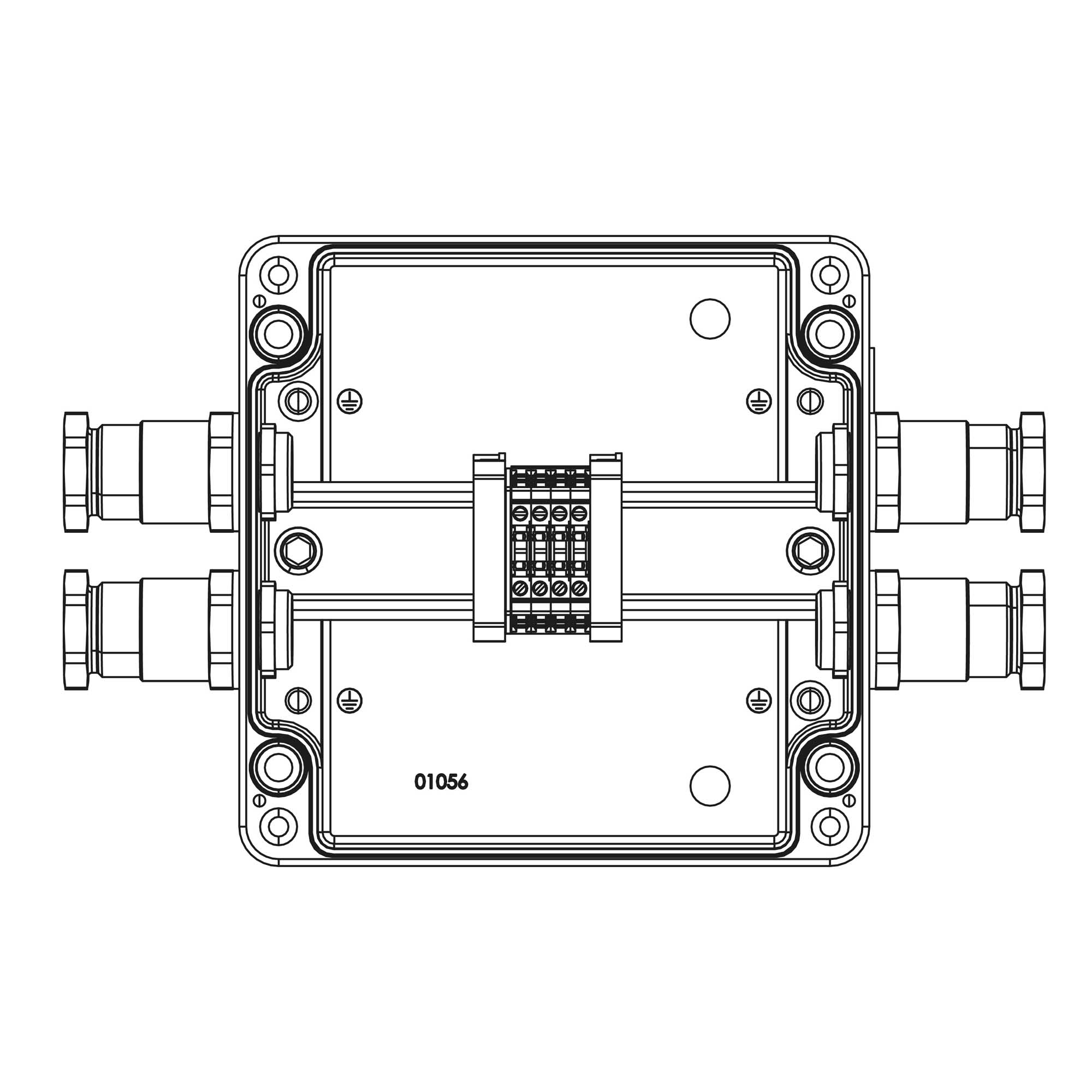

Взрывозащищенная клеммная коробка из алюминия 160x160x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.2 4 шт. Ток А
Вводы
Сторона B:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ20х1,5 D:5,8-12мм. Никелированная латунь IP66/IP68 2 шт.
Сторона D:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ20х1,5 D:5,8-12мм. Никелированная латунь IP66/IP68 2 шт.
Подробнее
| Способ монтажа | Открытой установки |
| Материал | Алюминий |
| Взрывобезопасное исполнение | Да |
| Ударопрочность по стандарту EN 50102 | IK07 |
| Крепление крышки | Винтовое |
| Степень защиты (IP) | IP66 |
| Для взрывоопасной зоны по газу (Ex) | 1, 2 |
| Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
| Номинальное сечение клемм | 2,5 кв.мм |
| Тип клемм | Винтовые |
| Количество | 4 шт. x CBC.2 (серый) |
| Кабельные ввод под: | Небронированный кабель |
| Серия | KH |
| Сторона установки: B | 2 шт. x внешний D: 5,8-12 мм |
| Сторона установки: C | 2 шт. x внешний D: 5,8-12 мм |
| Сторона установки: D | 2 шт. x внешний D: 5,8-12 мм |
| Материал | Алюминиевый сплав |
| Тип продукции | Ex Клеммная коробка |
| Группа электрооборудования | IIC водородная |
| Вид защиты Ex | e;t |
| Геометрические размеры | 160x160x90 мм |
Сопутствующие товары
Таблица подбора
| Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
|---|---|---|---|---|---|---|---|---|---|---|
|
2,5
|
Винтовые
|
4xCBC.2
|
Под небронированный кабель
|
KH |
-
|
2 X 5,8-12
|
-
|
2 X 5,8-12
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
ANS
|
4 X 5,5-13
|
-
|
4 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
30xCBC.4
|
Под небронированный кабель
|
KH
|
4 X 5,8-12
|
-
|
4 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Под небронированный кабель
|
KH
|
1 X 5,8-12
|
1 X 5,8-12
|
-
|
1 X 5,8-12
|
GRP
|
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
ANS
|
3 X 5,5-13
|
-
|
3 X 5,5-13
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
20xCBC.4
|
Под небронированный кабель
|
KH
|
3 X 5,8-12
|
-
|
3 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
1 X 11,8-18
|
2 X 11,8-18
|
1 X 11,8-18
|
2 X 11,8-18
|
GRP
|
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под небронированный кабель
|
KH
|
2 X 11,8-18
|
-
|
1 X 11,8-18
|
-
|
GRP
|
